Hemos subido un nuevo curso online a nuestra plataforma de formación: Servicios Cloud de SOLIDWORKS. Es un curso online cortito, muy práctico y completamente gratuito. Podéis inscribiros desde ya en nuestra plataforma online.
Como ya os hemos contado, desde el año pasado las licencias SOLIDWORKS vienen acompañadas de aplicaciones cloud que permiten, entre otras cosas, compartir archivos, gestionar errores o almacenar modelos en un drive de Dassault Systèmes.
Este curso nació con el objetivo de que nuestros clientes tengan herramientas para poder sacarle partido a estos nuevos servicios cloud de SOLIDWORKS. Igualmente, hemos decido abrirlo al público en general para que nadie se quede atrás. Es una buena oportunidad para que conozcas cómo son estas nuevas funcionalidades de SOLIDWORKS, que se articulan a través de la 3DEXPERIENCE.
Compartir archivos con terceros vía link, nueva funcionalidad de SOLIDWORKS
Es un curso muy cortito, eminentemente práctico, y consiste en un recorrido por la plataforma 3DEXPERIENCE. En él podréis aprender cómo es la interfaz de este entorno, a configurar vuestro espacio de trabajo, a ubicar cada nueva funcionalidad y en general a sacarles el máximo jugo.
El módulo principal del curso Servicios Cloud de SOLIDWORKS se compone de los siguientes temas:
Interfaz de inicio
Compartir archivos
Integración con SOLIDWORKS de escritorio
Organizar y gestionar tus diseños en la nube
Tareas colaborativas
3D Markup
Explorar diseños a gran velocidad
Gestión de errores
Otras aplicaciones de 3DEXPERIENCE
Ejemplo de la interfaz de 3DEXPERIENCE usando la app de tareas colaborativas (Collaborative Tasks)
Es importante aclarar que en este curso no enseñamos a modelar con SOLIDWORKS. Enseñamos las nuevas herramientas cloud de SOLIDWORKS, que incluyen por ejemplo el PLM (gestión de ciclo de vida de producto) o la capacidad de compartir modelos con cualquier usuario vía link.
Si tenéis cualquier cuestión sobre los servicios cloud, si quieres conseguirlos, si no sabes como activarlos… nos tienes a tu disposición para lo que necesites. Puedes escribirnos a comercial@easyworks.es y estaremos encantados de ayudarte.
Recientemente Dassault Systèmes ha publicado una infografía sobre SOLIDWORKS en la que se desgranan cifras globales tan significativas como que es el estándar CAD 3D a la hora de encontrar trabajo. Pero no solo eso… ¡hay mucho más!
En esta infografía, que podéis encontrar al final del post, vemos el absoluto dominio multisectorial que tiene SOLIDWORKS. No solo en el ámbito de la búsqueda laboral, en el que aparece en más de 300.000 ofertas de trabajo (frente a 17.000 de otros CAD) si no en el mercado industrial en sí mismo:
7.500.000 usuarios, ¡que se dice pronto!
400.000 empresas
20.000 startups, gracias a la constante apuesta por el talento de SOLIDWORKS con su programa de startups.
Más de 400 socios distribuidores, entre los que tenemos el enorme honor de estar.
110 países.
Con más de 25 años trabajando como un software referente, no son de extrañar estas cifras. SOLIDWORKS demuestra su liderazgo cada año, participando en el desarrollo de países, ciudades, empresas, obras, máquinas… ¡tantas cosas de nuestro día a día están ahí gracias a este software!
Para acabar por donde empezamos… el ámbito laboral, no hay mucho más que decir. Si estás buscando trabajo en el ámbito CAD, formarte con SOLIDWORKS es un ingrediente importantísimo en tu receta vital 😉
Para ayudarte con ello, como distribuidores oficiales y docentes certificados tenemos ahora mismo un descuento en marcha del 45% en todos nuestros cursos SOLIDWORKS. Un 45% que no se repetirá en todo 2024. Podéis disfrutarlo con el código PEPE24 en nuestra web, hasta el 24 de marzo. Nuestra recomendación es el Master en Modelado, que comienza con la parte base para avanzar a temas más complejos. ¡Todo un must que viene acompañado de licencia educacional y certificaciones oficiales!
Nos despedimos dejándote por aquí abajo la infografía, para que puedas leerla con calma 🙂
Si tratando de instalar 3DEXPERIENCE te has encontrado con un mensaje estilo «se encontró una instalación incompleta en este directorio», o textos similares a los de las siguientes imágenes, quédate un rato con nosotros. En este post te vamos a explicar cómo solucionarlo en sencillos pasos.
1. Lo primero que haremos será ir al explorador de archivos de Windows. En concreto, copiamos y pegamos la ruta C:\Archivos de programa\Dassault Systemes\SOLIDWORKS 3DEXPERIENCE\InstallData.
2. Abre ‘Installed.cmp’ y busca el número de versión.
3. En la carpeta InstallData, elimina la subcarpeta ‘incomplete’ y la subcarpeta que tenga un número de versión superior al del paso 3.
Con esto, debería estar solucionado. Ahora solo debes iniciar la nueva instalación y a disfrutar de 3DEXPERIENCE y SOLIDWORKS!
Hoy te queremos enseñar como grabar o extruir un texto en superficies curvas en SOLIDWORKS. En general, realizar una extrusión de un texto en SOLIDWORKS es algo facilísimo. Pero puede que, ante una superficie curva nos encontremos con problema. Hacerlo también es muy fácil, la clave está en que tendremos que ayudarnos de un plano de referencia.
Pero como es más fácil verlo que leerlo, te hemos preparado un vídeo que, siguiendo paso por paso, te enseñará rápidamente como poner el texto en curvas en SOLIDWORKS.
Con SOLIDWORKS Connected o el conector con 3DEXPERIENCE, puedes usar el ‘Asistente para la preparación de archivos’ (submenú herramientas) para evaluar tus archivos en busca de problemas comunes. Esto es muy útil y está pensado para hacerlo antes de guardar los archivos en la plataforma 3DEXPERIENCE.
Este comando te proporciona información sobre problemas comunes en el modelo. Éstos pueden ser nombres de archivos duplicados, referencias de archivos ausentes o referencias de configuración ausentes.
Como te indicamos arriba, el asistente para preparación de archivos es una aplicación a la que podemos acceder desde el menú superior > herramientas:
También lo podéis hacer desde C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS\SldBatchUploadPreprocessor.exe
En el caso de que no se ejecute por ninguno de los dos medios, puedes ejecutar el editor de registro desde Inicio> Ejecutar> escribiendo «regedit» (sin comillas) y seleccionando en Aceptar. Esto iniciará el editor de registro.
Es muy importante que te asegures de no modificar ninguna otra clave de registro o carpeta, ya que esto podría provocar el mal funcionamiento de otras aplicaciones.

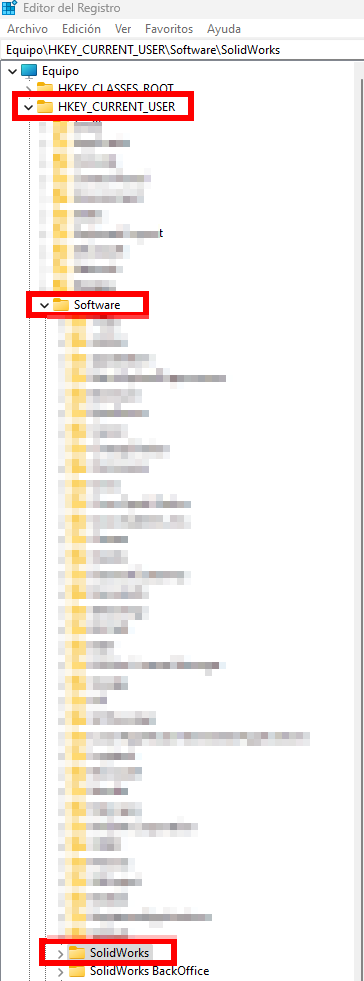

Ahora debemos comprobar si existe la siguiente clave de registro:

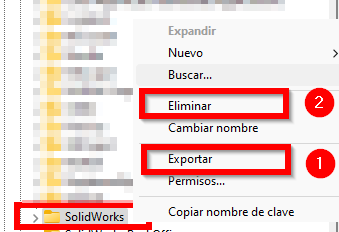

En caso de que exista la clave, clicamos en exportar para hacer una copia de seguridad de la clave y a continuación, eliminar la clave.
Haciendo estos sencillos pasos, ya debería funcionar la herramienta ‘Asistente para la preparación de archivos’. Esperamos que hayas podido solucionar, si no déjanos un comentario y trataremos de ayudarte 🙂
Si en el anterior post os hablamos de referencias circulares en SOLIDWORKS hoy toca ver qué son las referencias externas. Podremos crear una referencia externa para que cuando un documento dependa de otro se ajuste automáticamente.
En este ejemplo tenemos dos piezas. La pieza cilíndrica azul (pieza B) se ajustará en altura si se modifica la altura de la pieza cilíndrica blanca (pieza A).
Un indicador de que existe un referencia externa es el símbolo ->. La pieza B tiene una referencia en contexto con otra pieza:
En el ejemplo mostrado, si se modifica el documento de referencia, el documento que depende de este también se modificará. En este caso la pieza B es dependiente de la pieza A. Por lo cual si cambiamos la altura de la pieza A cambiará la altura de la pieza B
Vamos a cambiar la altura de la pieza A de 100 a 200 unidades:
Como podemos observar solo cambiando una medida se ajusta la altura de las dos piezas:
Si en SOLIDWORKS quieres ver las referencias externas en una pieza u operación, haz clic con el botón derecho del ratón en la pieza u operación, o en el área de retención y selecciona Referencias externas.
Se abrirá una ventana que nos muestra todas la referencias externas de esa pieza:
Reglas para referencias externas en SOLIDWORLKS
Un componente no puede tener una referencia externa hacia sí mismo (una referencia circular). Para ampliar más información sobre referencias circulares te recomiendo este post.
No se puede hacer referencia a una instancia de una pieza para crear una operación en otra instancia de la misma pieza, aunque las instancias estén en distintas configuraciones.
No se puede reemplazar una pieza con otra pieza creada derivando la segunda pieza de la primera.
Si te ha gustado este post y quiere ampliar conocimiento sobre modelado descendente, te recomiendo nuestra formación Ensamblajes Avanzados CSWP:
Si te has encontrado el mensaje «Conectando a 3DEXPERIENCE» en vuestro SOLIDWORKS, te damos la solución a este error. Puede que estés esperando esta conexión y que, aún apareciendo el mensaje «Conectando a 3DEXPERIENCE», esa conexión no llega aún pasados muchos minutos.
Vamos a ver cómo solucionar este error. Primero cierra SOLIDWORKS.
A continuación ve a la carpeta AppData\Local\Temp o bien copia %temp% y pégalo en un explorador de Windows:
Busca la carpeta swcefcache
Renombra o elimina la carpeta swcefcache, en mi caso la he renombrado como swcefcache old
Vuelve a ejecutar SOLIDWORKS. El problema debería estar resuelto.
Como ves, es muy fácil de solventar este fallo. Ya sabes, si te aparece el «Conectando a 3DEXPERIENCE», vente a nuestro blog y sigue estos poquitos pasos para solucionar este error en SOLIDWORKS. Recuerda que si te pierdes aún con 3DEXPERIENCE y SOLIDWORKS, tenemos un curso gratuito al que te puedes apuntar para adquirir las nociones básicas del uso de la plataforma.
Referencias circulares en SOLIDWORKS… ¿alguna vez te has encontrado con alguna? Quizás lo hayas hecho y no te has dado cuenta. Párate un momento a pensar si has vivido alguna situación así:
¿Has intentado actualizar un modelo muchas veces sin éxito?
¿Los rediseños de un modelo alternan entre varios resultados?
¿Experimentas lentitud en el rendimiento de tu diseño?
Si te has encontrado con problemas así, seguramente hayas topado con una referencia circular. En SOLIDWORKS, llamamos referencias circulares a cuando un componente tiene una referencia externa hacia sí mismo:
Problemas de este tipo se nos presentan con empresas que trabajan con el método de modelado de ensamblaje descendente. Este es un buen método de trabajo cuando necesitamos que la piezas se ajusten unas con otras. Pero es un también un método complejo el cual requiere un gran control sobre las relaciones entre las piezas.
Por ejemplo, este ensamblaje se compone de estas dos piezas:
La pieza «B» se creará realizando una extrusión en contexto y seleccionando la cara inferior de la pieza «A» como condición final para nuestra extrusión:
Como se puede observar, la pieza «B» nos muestra con el símbolo ->, el cual indica que hay una referencia externa, por ejemplo esta que acabamos de crear entre A y B, siendo B dependiente de A.
Vamos a forzar una referencia circular para este ejemplo. Realizamos un corte en la pieza A que sea dependiente de la extrusión de la pieza B.
Editamos en contexto A y realizamos un corte circular y con condición final hasta la cara inferior de la pieza «B»:
Ahora vemos como el árbol de operaciones nos muestra el símbolo ->, tanto en A como en B ambas tienen relaciones externas:
Estos que acabamos de realizar sería una mala práctica que daría lugar a una referencia circular. Dentro de las reglas a la hora de crear una referencia externa nos encontramos que SOLIDWORKS nos indica que «Un componente no puede tener una referencia externa hacia sí mismo (una referencia circular)». Para más información sobre referencias externas podéis ver nuestro post Referencias externas
Como detectar referencias circulares en SOLIDWORKS.
Encontrarnos con problemas de reconstrucción puede ser una pista de una posible referencia circular.
Si tras reconstruir no desaparece el icono del semáforo deberemos comprobar que no tenemos referencias circulares. Para ello utilizaremos «Evaluación de rendimiento»
Este mensaje nos muestra donde se encuentra el problema. Deberemos ir a esas operaciones y solucionar el problema que nos muestra:
Si te ha gustado este post y quiere ampliar conocimiento sobre modelado descendente, te recomiendo una de nuestras formaciones más avanzadas de SOLIDWORKS. Ensamblajes Avanzados, que te prepara y da acceso a la certificación oficial CSWP. O en caso de que necesites asesoría sobre tu proyecto y cómo puedes corregir éste u otros errores, disponemos de servicios de consultoría. Contacta con uno de nuestros profesionales.
La diferencia que hay entre una pieza virtual y una independiente en SOLIDWORKS es algo que levanta dudas. O eso hemos constatado con nuestros clientes. Hoy queremos arrojar un poco de luz sobre este aspecto. ¡Vamos a ello!
Un componente virtual es aquel que no está guardado externamente, si no que se guarda dentro del ensamblaje. Por ejemplo no esta guardado en una carpeta de Windows. En esta imagen se muestran estos dos componentes, que como vemos están guardados externamente. Son el mismo componente insertado dos veces:
Los convertimos en virtuales. Solo seleccionamos uno, pero convertirá los dos por ser iguales. Con lo cual pasan a guardarse dentro del ensamblaje. Así, dejan de estar vinculados a la pieza que tenemos guardada en Windows:
Ahora bien, ¿qué pasa si queremos realizar un modificación en una de las piezas? Al ser la misma pieza, se realizará cualquier cambio en las dos. En este caso he realizado un taladro, que se ve en las dos piezas:
Para solucionar esto puedo guardar como independiente uno de ellos:
Al hacerlo independiente, te habrás fijado que no nos solicita una carpeta donde guardarlo. Esto es porque, como el componente era virtual, se guarda dentro del ensamblaje y no en una ubicación externa.
Vamos a realizar un nuevo cambio en una de las piezas que eran iguales y vemos ahora como, tras haberla hecho independiente, el cambio no se produce en las dos piezas:
Esperamos que ahora tengáis claro la diferencia entre pieza virtual e independiente en SOLIDWORKS. Si te ha gustado este post me gustaría recomendarte nuestra formación Curso online de Ensamblajes Avanzados SOLIDWORKS CSWP (easyworks.es), sin duda una de las más avanzadas de nuestra cartera de cursos. Y que además te prepara para el CSWP 🙂 Puedes aprovechar esta semana que tenemos un descuento del 35% por las rebajas de enero con el código de descuento enerodecad.
Nuevo easytip en nuestro canal de youtube: cómo compartir rápidamente archivos en SOLIDWORKS con colaboradores externos. Como ya os venimos contando, desde hace unos meses en todas las nuevas licencias de SOLIDWORKS está habilitada esta nueva función.
Pero como una imagen vale más que mil palabras, os traemos un vídeo donde podéis ver lo fácil que es compartir archivos con SOLIDWORKS:
Tus colaboradores no necesitan tener una licencia de SOLIDWORKS. Tampoco descargarse ningún visor especial como eDrawings. Basta con que inicien sesión en su cuenta de 3DEXPERIENCE y podrán ver el modelo que hayas compartido con ellos en un navegador web. Y por si te lo preguntas, crear esa cuenta en 3DEXPERIENCE es 100% gratuito.
No olvides suscribirte a nuestro canal de youtube para ver éste o más trucos técnicos. Además, realizamos webinars, demostraciones de producto y mucho más 🙂 Y si tienes cualquier duda sobre ésta o alguna de las nuevas funcionalidades de SOLIDWORKS, no dudes en escribirnos a comercial@easyworks.es. ¡Estaremos encantados de ayudarte!
Dentro de SOLIDWORKS, una función destacada es la posibilidad de exportar una lista de materiales a Excel. Sin embargo, darle un formato adecuado a esta lista puede resultar algo complejo para muchas personas. Vamos a explorar las plantillas preestablecidas de listas de materiales en SOLIDWORKS y ver cómo crear nuevas plantillas que se ajusten mejor a tus requerimientos.
Las plantillas de listas de materiales en SOLIDWORKS vienen incluidas y se encuentran en la ruta: install_dire>\solidworks\lang\. La plantilla predeterminada para las listas de materiales en SOLIDWORKS se llama «Bomtemp.xls» y contiene columnas estándar como número de artículo, número de pieza, descripción y cantidad.
Aparte de la plantilla de lista de materiales por defecto, SOLIDWORKS incluye otras seis plantillas:
Bomtemp-Material.xls: contiene el número de ítem, el número de pieza, la descripción, la cantidad y el material.
BomStockSize.xls: contiene el número de ítem, el número de pieza, la descripción, la cantidad y el tamaño de las existencias.
Bomtemp-Vendedor.xls – contiene el número de ítem, número de pieza, descripción, cantidad y número de vendedor.
Bomtemp-Peso.xls – contiene número de ítem, número de pieza, descripción, cantidad y peso.
PipingBOMTemplate.xls – contiene número de artículo, número de pieza, descripción, cantidad y longitud de corte.
Bomtemp-All.xls: contiene el número de ítem, el número de pieza, la descripción, la cantidad, el número de proveedor, el peso, el tamaño de las existencias y el material.
A pesar de que las plantillas mencionadas son bastante efectivas, a veces no cubren toda la información que un usuario de SOLIDWORKS necesita incorporar en su lista de materiales. Si deseas crear una plantilla más específica, es posible hacerlo a partir de alguna de las plantillas ya existentes. Vamos a ver cómo.
Haz una copia de la plantilla predeterminada.
Ábrela y añade una nueva columna a la izquierda de la columna etiquetada $$END.
En esta columna recién agregada, introduce un título de propiedad. Este título aparecerá en la barra de fórmulas, pero no necesariamente tiene que coincidir con el nombre de la propiedad personalizada correspondiente.
Haz clic en la celda para seleccionarla y, en la casilla de nombre, escribe el nombre de la propiedad personalizada que deseas vincular. Asegúrate de que este nombre coincida con la propiedad personalizada correspondiente.
Este proceso se puede repetir con cuantas columnas necesites para agregar la información de la propiedad personalizada que desees. Una vez completado, guarda la plantilla en su carpeta correspondiente.
La colaboración efectiva es un pilar fundamental para el éxito en el mundo del diseño y la ingeniería. Reconociendo esta necesidad, SOLIDWORKS ha incluido entre sus nuevos servicios cloud visualizar y compartir archivos CAD de forma rápida, sencilla y segura. Con cualquier usuario y sin necesidad de que estos se descarguen ningún programa. Un simple enlace que se abre en un navegador web será suficiente.
Gracias a la integración de 3DEXPERIENCE en SOLIDWORKS, los diseñadores pueden compartir rápidamente sus diseños con colegas, clientes y socios. Todo esto sin salir del software, enviando un simple enlace que se visualiza un navegador web. En este artículo, exploraremos en detalle cómo este hecho tan simple transforma la colaboración en el proceso de diseño y comunicación.
Visualización en un navegador sin descargas especiales
Gracias a la herramienta 3DPlay podrás visualizar los diseños directamente en un navegador web. Sin la necesidad de descargar visores especiales. Además esto lo haremos sin salir de SOLIDWORKS. Esto simplifica significativamente el proceso de revisión y colaboración. Los usuarios acceden a los modelos 3D de forma rápida desde cualquier tipo de pantalla (siempre que tenga conexión a internet).
Ejemplo de la interfaz de SOLIDWORKS con la nueva funcionalidad de compartir integrada en el software
La eliminación de barreras técnicas como descargas e instalaciones de software adicional hace que la colaboración sea mucho más accesible. Esto permite a los equipos compartir sus archivos de diseño de una forma rápida y sencilla, sin necesidad de abandonar SOLIDWORKS.
Enlaces seguros para el control total de tus datos
No solo podrás compartir tus diseños con un enlace, si no que asegurarás un control total sobre tus datos. Solo las personas autorizadas y con el enlace proporcionado pueden acceder a los modelos compartidos. Esto brinda la tranquilidad de saber que las ideas y proyectos están protegidos y compartidos solo con aquellos que deben tener acceso a los mismos.
Comentarios a tiempo real
La colaboración efectiva implica una comunicación fluida y rápida entre los miembros del equipo. SOLIDWORKS ha simplificado la forma en que los usuarios pueden interactuar y colaborar en tiempo real. Los colaboradores pueden dejar comentarios directamente en el modelo 3D que les has compartido. Y estos comentarios te llegarán en tiempo real a tu SOLIDWORKS en forma de notificación, lo que permite una retroalimentación inmediata y precisa sobre los diseños.
Esta capacidad de interacción en tiempo real elimina la necesidad de correos electrónicos largos y reuniones presenciales, lo que acelera significativamente los procesos de revisión y aprobación. La colaboración se vuelve más ágil y dinámica, permitiendo a los equipos trabajar juntos de manera más eficiente y lograr un flujo de trabajo más productivo.
Anotaciones sobre el modelo 3D
Estos comentarios que indicamos no son más que anotaciones sobre el modelo. Y, cuando decimos «sobre el modelo», lo decimos de forma literal. Sin necesidad de instalar nada, y desde un navegador, tus colaboradores podrán hacer marcas o señalizaciones sobre los diseños para indicar un comentario sobre una parte concreta de tu diseño, como puedes ver en la imagen:
Ejemplo de las anotaciones que se realizan sobre los modelos en un navegador web
Estas anotaciones son una herramienta muy potente para resaltar áreas de interés o preocupaciones en el diseño, permitiendo una comprensión mucho más clara de los cambios necesarios. De esta forma, se enriquece la comprensión del diseñador sobre los intereses o las necesidades que nos marca, por ejemplo, un cliente.
Y hasta aquí el artículo de hoy donde analizamos la nueva funcionalidad de compartir archivos SOLIDWORKS. Si quieres aprender más sobre estas nuevas herramientas en la nube tenemos un webinar que puede ser de tu interés. Para verlo, solo debes registrarte en el siguiente formulario y te enviaremos el link al email que nos dejes.
Y no olvides que si necesitas aprender más sobre 3DEXPERIENCE, tenemos algunos cursos en nuestra plataforma formativa que quizás te interesen 🙂
