optimizar rendimiento PDM

Abrir ensamblajes más rápido si usas PDM

¿Todavía no eres usuario de PDM?

Averigua todas las ventajas que tiene serlo descargándote el siguiente informe:

Optimizar rendimiento con ensamblajes grandes

Ya sabemos que al trabajar con grandes ensamblajes, es vital que el rendimiento del equipo esté optimizado. Ya os habíamos dejado unos simples pasos para esa optimización antes de empezar a trabajar con SOLIDWORKS CAD. Y si además del CAD, usas PDM, también tenemos un truco para mejorar el rendimiento a la hora de abrir ensamblajes. ¡Te lo contamos!

Cuando somos usuarios de SOLIDWORKS PDM, habitualmente caemos en la tentación de intentar abrir nuestros archivos desde el explorador de Windows.

Es probable que pienses que es más rápido hacer doble clic en un archivo (cuando ya lo tienes localizado) que usar el comando «abrir» desde dentro de SOLIDWORKS. Y además, a todos nos inquieta esperar a que el ordenador abra los ensamblajes con muchos componentes (sobre todo sucede con un número superior a los mil componentes).

Queremos compartir con vosotros unos datos curiosos, obtenidos al realizar pruebas con uno de nuestros clientes, con la apertura de sus grandes-ensamblajes.

Lo que veréis a continuación, se trata de una simple prueba, en la que cronometramos los tiempos de las distintas formas de apertura.

  • Empezamos por un ensamblaje con 11.871 componentes.

Abrir ensamblaje con PDM


  • Añadimos algunas piezas más al estudio, nuestro siguiente ensamblaje contiene unas 21.632 piezas insertadas.

ensamblajes grandes en SOLIDWORKS


  • Por último os mostraremos los tiempos al abrir un ensamblaje con unos 37.041 componentes en su interior.

rendimiento en apertura de ensamblajes


Deberemos tener una cosa en cuenta: los tiempos no son exactamente proporcionales, ya que influye el peso de cada componente por separado, y por supuesto, el tráfico en la red en cada momento. Pero hemos podido demostrar que utilizar la propia herramienta de SOLIDWORKS puede ser la mejor opción.

¿Seguís pensando que es más rápido el doble clic? 😉

Esperamos que os sirva de ayuda esta información para optimizar y mejorar el rendimiento y vuestro trabajo. Ahora dejamos la decisión en vuestras manos, para que uséis la manera que os parezca más práctica y cómoda.

6 pasos para capturar problemas con rx

6 pasos para capturar problema con SOLIDWORKS RX

¿Qué es y para qué sirve SOLIDWORKS RX?

SOLIDWORKS Rx analiza el sistema, sugiere posibles soluciones a determinadas incidencias y captura datos que pueden ayudar al soporte técnico a diagnosticar problemas que tengas con el software.

Hoy vamos a ver cómo podemos diagnosticar estos problemas y enviarlos a revisión para que tu trabajo sea siempre el más óptimo posible.

¡Vamos allá!

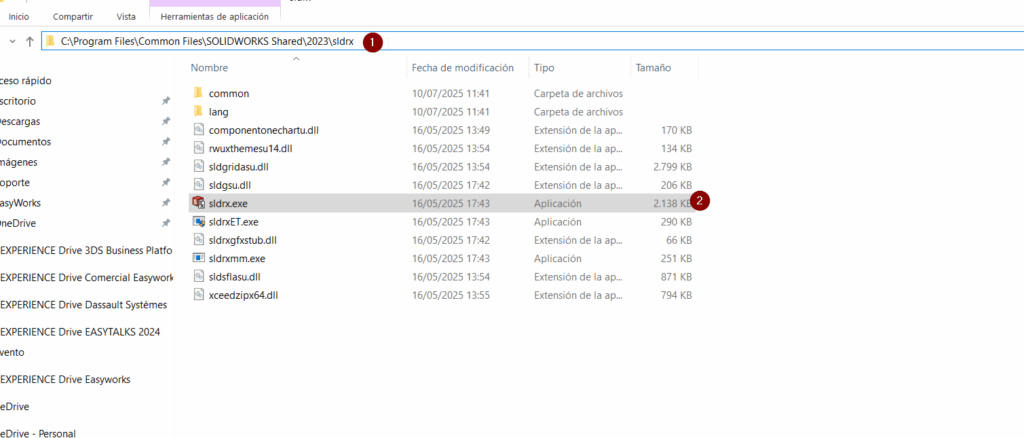

En Microsoft Windows, haga clic en Inicio > SOLIDWORKS <versión> > Herramientas de SOLIDWORKS > SOLIDWORKS Rx.

DIAGNÓSTICO

La pestaña Diagnóstico comprobará nuestro sistema señalando las pruebas que has sido superadas y aquellas advertencias y errores que requieren atención con el objeto de mejorar el rendimiento.

diagnostico solidworks

leyenda solidworks rx

CAPTURA DEL PROBLEMA

En la pestaña Captura del problema puede:
grabar un vídeo de los pasos con problemas
registrar datos de perfiles de rendimiento, incluida la actividad del disco y de la CPU de los procesos en ejecución
escribir una descripción del problema
y empaquetar los archivos de SOLIDWORKS

Para utilizar la pestaña Captura del problema realizaremos los siguientes pasos:

1) En Paso 1, selecciona una de estas opciones o las dos:
Grabar un vídeo de los pasos en SOLIDWORKS
Registrar datos de inicio de sesión extendidos

2) Ahora haz clic en Iniciar captura

iniciar captura

3) Si grabas un vídeo y SOLIDWORKS no se está ejecutando, SOLIDWORKS RX inicia una nueva sesión. Verás que un cuadro de diálogo flotante se mantiene en la parte superior de la sesión de SOLIDWORKS.

a. En el cuadro de diálogo Capturando el problema, haz clic en Iniciar grabación
b. A continuación, haz clic en Finalizar grabación



4. En Paso 2, haz clic en Agregar archivos para agregar archivos de pieza, dibujo o ensamblaje a un archivo ZIP. A continuación, haz clic en Comprimir archivos ahora, escoge una carpeta donde guardar el archivo comprimido.

comprimir archivo rx

5. En Paso 3, escribe una descripción del problema y guárdala en el sistema o envía una solicitud de servicio. A continuación, haz clic en Continuar

6. ¡Es muy fácil! Para finalizar, sigue las indicaciones para realizar los pasos restantes. Puedes cambiar el nombre del archivo ZIP, guardarlo en el disco duro y enviarlo al equipo de Soporte técnico de Easyworks y te ayudaremos.

configurar solidworks rendimiento

5 pasos para configurar SOLIDWORKS y mejorar el rendimiento

Opciones de sistema de SOLIDWORKS

Para mejorar el rendimiento cuando trabajas con SOLIDWORKS CAD, una de las opciones que puedes hacer es echar un vistazo a la configuración propia del software para intentar optimizarla.

Veamos algunas de estas configuraciones en concreto en las opciones de sistema:

General

Si accedemos a Herramientas > Opciones, entraremos en las opciones del sistema y en el que encontraremos la primera opción: «General».

Aquí podrás desactivar las opciones que os marcamos más abajo, aunque la ganancia no será muy grande. Además, si realmente nos vemos obligados a cambiar estas configuraciones para que SOLIDWORKS funcione, lo ideal es considerar tener un sistema de más capacidad.

mejorar rendimiento de SOLIDWORKS

Por otro lado, en esta misma ventana sí que hay dos opciones que supondrán un gran impacto en el rendimiento:

  • Activar FeatureXpert intenta reparar errores automáticamente para que los componentes se carguen correctamente. Esta opción puede afectar al rendimiento, pero también es muy útil, ya que puede reconocer y reparar errores que deberían corregirse manualmente. Aunque estamos hablando de errores de reconstrucción, debe tenerse en cuenta que pueden tener un efecto significativo en el rendimiento. Los errores de reconstrucción deben ser atendidos en cuanto ocurren.
  • Activar barra de bloqueo puede usarse para excluir  características de las reconstrucciones, lo que a su vez puede mejorar el rendimiento.

Cuando un error de reconstrucción sucede, SOLIDWORKS:

  • Detiene la reconstrucción, permitiendo al usuario corregir los errores;
  • Solicita al usuario que se detenga y reconstruya para poder abordar el error o
  • Continúa la reconstrucción sin preguntar al usuario.

Como hemos dicho, los avisos de errores de reconstrucción pueden provocar ralentizaciones. Una buena opción es hacer que SOLIDWORKS te avise y tú decidas si enmendar el error o continuar con el siguiente error.

Dibujos

Los Dibujos pueden cargar de más la GPU y consumir mucha RAM. Si vamos a las opciones Dibujos > Rendimiento, podemos quitar las selecciones que haya, ya que:

  • Deseleccionando “Visualizar contenido de la vista de dibujo al arrastrar” reducirá la carga en la GPU mostrando sólo el cuadro delimitador de la vista cuando una se arrastra.
  • “Permitir actualización automática al abrir los dibujos” lo que hace es actualizar el dibujo en cuanto se abre. Si quitamos esta selección, el dibujo se abrirá más rápido,  pero necesitarás una reconstrucción posterior para actualizar el dibujo.
  • Por último, si quitamos la selección de «Guardar datos de triangulación para dibujos con vistas sombreadas y en calidad de borrador» reduciremos el tamaño del archivo ya que no guardará esos datos de triangulación. Nos saldrá un aviso para que lo tengamos en cuenta: «Si se desactiva esta opción, los datos triangulados no se guardarán con los dibujos que tengan vistas sombreadas y/o en calidad de borrador. Es posible que esto impida que estos dibujos se puedan ver utilizando el visor de SOLIDWORKS o eDrawings.»

Estilo de visualización

En esta otra opción de dibujos, podemos seleccionar «calidad de borrador» para incrementar el rendimiento mientras trabajamos con dibujos complejos como grandes ensamblajes. Sin embargo, uno de los puntos negativos es que esta opción puede hacer que la calidad de impresión empeore y que haga más difícil seleccionar las aristas de los dibujos.

opciones de solidworks para mejorar rendimiento

Visualizar/Selección

Dentro de esta opción tenemos «transparencia de ensamblaje para edición en contexto». Esta es una de las opciones que significará un gran cambio en el rendimiento. Esta opción solo afecta a los componentes que no están siendo editados. Si cambiamos la transparencia a ensamblaje OPACO ofrecerá una mejora considerable.

configurar solidworks para mejorar el rendimiento

Rendimiento

Como es lógico, en esta pestaña es donde encontraremos la mayoría de las configuraciones de rendimiento que se pueden aplicar. Veamos más detalles sobre sus opciones:

  • «Verificar al reconstruir (activar verificación de sólidos avanzada)» ofrece otro nivel de corrección de errores. Si desmarcamos esta opción mejorará el rendimiento, pero lo cierto es que esta comprobación de SOLIDWORKS puede detectar errores en modelos complejos que, de otro modo, podrían no aparecer hasta más adelante en el proceso de diseño. Lo que conlleva pérdida de tiempo de diseño.
  • La transparencia normalmente la configuramos en «baja calidad», lo que dará como resultado un diseño en pantalla similar a lo que sería mirar a través de una malla. Si a un componente no lo estamos moviendo, la pantalla no necesita actualizarse, por lo que se están utilizando menos recursos.
    Seleccionando «Alta calidad para modo de vista normal» visualizaremos de manera más limpia las partes transparentes, al tiempo que se minimiza el uso de recursos. La transparencia de baja calidad ofrecerá un mejor rendimiento, pero si no usamos la transparencia en absoluto, aumentará aún más el rendimiento.
  • Si mantenemos «Generación de curvatura» al nivel más bajo con el que se puede trabajar, ofrecerá mejor rendimiento. Lo ideal, como todo, es encontrar un equilibrio en el que puedas trabajar más cómodo.
  • Dentro de ensamblajes, vemos la opción de «automáticamente cargar componentes aligerados». Los componentes aligerados cargan la información mínima del modelo que se requiere al cargar un ensamblaje.
  • Los componentes livianos cargan la información del modelo mínimo básico requerido al cargar un ensamblaje. No existe un inconveniente real al cargar componentes aligerados, así que nuestra recomendación es tener seleccionada esta opción.
  • «Siempre solucionar subensamblajes» resolverá el ensamblaje mientras configura los componentes de los subconjuntos para que sean aligerados. Esto puede ser necesario para aquellos que quieran minimizar tiempos mientras editan los subconjuntos.
  • «Comprobar componentes aligerados desfasados» comprobará si los componentes del ensamblajehan cambiado desde la última apertura del ensamblaje. Las opciones son:
    • “No comprobar”, no comprobará si los componentes han cambiado. Obviamente el mejor rendimiento estará en esta opción, pero no se reflejarán los cambios de los componentes en los ensamblajes.
    • “Indicar” etiquetará a aquellos componentes que han cambiado con un icono en el FeatureManager. Aunque esta opción utiliza más recursos que la anterior, al menos sabremos cuándo han cambiado los componentes.
    • “Solucionar siempre” cargará todos los componentes que hayan cambiado.
  • Desactivando «Velocidad de animación en relación de posición» aumentará el rendimiento. Sin embargo, ver cómo los componentes se unen puede ser útil para confirmar que las relaciones de posición se están realizando correctamente

opciones de rendimiento en la configuracion de solidworksOtras opciones para prestar atención:

  • “Purgar los datos de configuración guardados en la caché» reducirá el tamaño de archivos y puede reducir los tiempos en que se abre, pero cargar las configuraciones una vez que el componente esté abierto será más lento.
  • “Actualizar propiedades físicas al guardar el documento» puede reducir tiempos de apertura, ya que no será necesario calcular las propiedades totales la próxima vez que el documento se abra, a menos que el componente haya cambiado. Sin embargo,  los tiempos de guardado sí que podrían ser más largos.
  • “Utilizar software OpenGL”  sólo debería ser usado si el sistema tiene una GPU no certificada o si estás solucionando problemas com la tarjeta gráfica.
  • “Sin vista previa al abrir (más rápido)” aumentará el rendimiento mientras abre el documento eliminando la vista previa gráfica.

Estas son algunas de las opciones para mejorar rendimiento de SOLIDWORKS. Si tienes alguna duda de cómo hacerlo o quieres que revisemos contigo más opciones, ¡llámanos!

2 trucos para optimizar el rendimiento de Windows para Solidworks

¿Tu ordenador va «justito» y Solidworks se ve afectado?

Desde Easyworks te damos un par de tips para mejorar el rendimiento de tu equipo.

Entorno gráfico

Es bien sabido que la gestión de elementos gráficos consume muchos recursos, y es por ello que ajustando los efectos visuales de nuestro sistema operativo al mínimo posible, o eliminando al menos los más exigentes, aumentará los recursos disponibles y por tanto el rendimiento.

Para ello debemos dirigirnos al Panel de Control de Windows -> Sistema -> Configuración avanzada del sistema (menú lateral izquierdo).

En la ventana que se abre, dentro de la pestaña Opciones avanzadas, debemos dirigirnos al apartado de rendimiento y entrar en su configuración.

Dentro de las Opciones de rendimiento, nos iremos a la pestaña de Efectos visuales, y dentro de esta nos interesan dos opciones: Personalizar o Ajustar para obtener el mejor rendimiento.



La primera opción, nos permite seleccionar qué elementos gráficos queremos que permanezcan activos o de cuales queremos prescindir. En cambio la segunda opción, desactiva todos los elementos gráficos reduciendo al mínimo las opciones gráficas del sistema operativo y por tanto aumentando el rendimiento de nuestro equipo.

Importante

La opción Ajustar para obtener el mejor rendimiento transformará todo nuestro entorno gráfico dándole un aspecto similar al de Windows 98.

Si sois unos nostálgicos de la informática, ¡¡os encantará!!

Memoria virtual

Windows define la memoria virtual como un espacio del disco duro que es empleado como memoria RAM, por tanto, configurando bien este parámetro de nuestro S.O., dispondremos de más recursos para cargar nuestros ensamblajes, piezas y planos. Si dispones de un disco duro de estado sólido (SSD) este espacio de memoria será más eficiente que si tienes un disco duro mecánico.

En la ventana anterior, Opciones de rendimiento, nos dirigimos a la pestaña Opciones Avanzadas y dentro de ella al apartado de memoria virtual. Desactivamos el check Administrar automáticamente el tamaño del archivo de paginación para todas las unidades, seleccionamos la unidad de disco en la que tengamos instalado el S.O. y por último activaremos la opción Tamaño personalizado.

La norma general para la asignación de tamaño, es que la memoria virtual debe ser el doble que la RAM física disponible en el equipo, es decir, si tienes 8Gb de RAM el tamaño de tu memoria virtual debería ser 16Gb. Tanto la casilla de Tamaño inicial como de Tamaño máximo deben ser iguales.

Aceptamos y aplicamos todos los cambios y reiniciamos nuestro equipo.

Anímate a probar y déjanos un comentario con tus resultados 😉

3 opciones para mejorar el rendimiento de tus matrices en Solidworks

Mejorar el rendimiento de las matrices en SOLIDWORKS

Si trabajas día a día con varias matrices en tus diseños o con matrices de gran tamaño, hoy estás de suerte, porque desde Easyworks nos gustaría darte un truco para mejorar el rendimiento de tus piezas ¡teniendo en cuenta tres sencillas opciones!

Para poder mostraros el potencial de estas opciones, hemos realizado una sencilla pieza en la cual disponemos de 4 operaciones con sus correspondientes matrices. En la disposición actual el tiempo de reconstrucción total de nuestra pieza es de 183 segundos.

Veamos cómo mejorar este tiempo!

1) Matriz de geometría

Esta opción está disponible en todas las matrices lineales y realiza una copia exacta de las caras y aristas de la operación o geometría de la que estamos realizando la matriz. No resuelve las condiciones finales de la operación como puede ser la opción lograr la equidistancia a superficie, y precisamente es esta sencillez la que nos ayuda a ahorrar tiempo de cálculo.

Hay que tener en cuenta que esta opción no puede ser empleada si la operación sobre la que queremos realizar la matriz tiene alguna cara fusionada con otra cara de la pieza.

Después de activar la opción de matriz de geometría y verificar el tiempo de reconstrucción de nuestra pieza, los resultados nos muestran que, en este ejemplo, hemos ahorrado algo más del 60% en tiempo de reconstrucción.

mejorar rendimiento en solidworks

2) Único sólido vs Sólido multicuerpo

En el caso de que la matriz a generar contenga operaciones que añadan material, es recomendable valorar si es prioritario disponer de un único sólido con todas las operaciones fusionadas, o si por el contrario puede ser válido disponer de un sólido multicuerpo.

Desactivar la opción de fusionar sólido en la operación sobre la que se realiza una matriz puede conllevar un ahorro de tiempo de reconstrucción considerable.

En nuestro ejemplo hemos conseguido reducir el tiempo de reconstrucción, teniendo únicamente una operación de extrusión, en casi 10 segundos.

Fijaos en la imagen:


3) Secuencia de las operaciones

Mantener tu árbol de operaciones ordenado no simplemente te ayudará a localizar fácilmente cada una de las partes de tu pieza, sino que además de ello tiene un impacto directo en el tiempo que tardará tu diseño en reconstruirse.

En la siguiente imagen puede apreciarse que la secuencia seguida para ello ha sido: operación, matriz, operación, matriz, etc. Sin embargo, llevando las matrices al final y priorizando en el árbol las operaciones de corte y extrusión, vemos que el tiempo de reconstrucción de las mismas se reduce drásticamente, pasando de varios segundos a menos de una décima de segundo, como en el caso de Cut-Extrude3. Esto supone un ahorro total respecto a la opción inicial de 10 segundos.

¡También puedes combinar todas las opciones!

Haciendo uso de la matriz de geometría, ordenando el árbol de operaciones y trabajando en con un sólido multicuerpo, hemos conseguido rebajar el tiempo de reconstrucción de 183 segundos a 5,93, o lo que es lo mismo 30 veces menos!



Como ves, tres sencillas opciones pueden aumentar mucho nuestra productividad trabajando con piezas de este estilo.

Anímate a probar y comparte tus resultados.  Para cualquier duda, nuestro equipo de soporte y mantenimiento está a tu disposición. ¡Escríbenos!
