Selección rápida de elementos en archivos .dwg con DraftSight

Selección rápida de elementos en archivos .dwg con DraftSight

Hoy quiero compartir con vosotros una de mis herramientas favoritas al trabajar con DraftSight. Me permite poder seleccionar con un solo comando entidades similares, ahorrándome con ello un montón de trabajo. Digamos que es como un filtro de selección en el dibujo.

¿Dónde lo encuentro?

Está disponible a través de la ventana de comandos escribiendo SELECCIÓNINTELIGENTE​​​​​​​.

Podemos seleccionar que aplique la selección a todo el dibujo o a una parte del dibujo. Para el ejemplo de hoy, vamos a seleccionar ‘Dibujo completo’:

En la celda «entidad» podemos seleccionar su tipo. Tendremos más o menos dependiendo de las que hayamos creado en nuestro dibujo. Continuando con nuestro ejemplo, seleccionamos ‘círculo’:

Y a continuación que tenga un radio igual a 866.25:

Ahora, en vez de tener que seleccionar círculo a círculo, con el filtro de selección se han seleccionado todos los círculos que tienen un radio igual a 866.25. ¡Y con solo hacer un par de clics! Con esta opción también se evitan errores humanos, como puede ser en este caso que me quede algún círculo sin seleccionar.

Os animo a que probéis esta herramienta con vuestros dibujos 😉 Si tenéis cualquier duda nos podéis dejar un comentario, ¡estaremos encantados de ayudaros!

draftsight atajos de teclado

DraftSight: atajos de teclado

Los atajos de teclado nos hacen la vida más fácil en todos los programas, y cómo no, DraftSight también tiene los suyos. ¡Hoy te traemos una recopilación de ellos para que puedas trabajar más rápido!

Atajos de teclado en DraftSight

Ctrl + 0Alterna entre la visualización de un área de dibujo maximizada y el modo de visualización genérico.
Ctrl + 1Activa la visibilidad de la paleta de propiedades
Ctrl + 9Cambia la visibilidad de la ventana de comandos
Ctrl + ASelecciona todas las entidades de la ventana gráfica actual (excepto las entidades congeladas)
Ctrl + BActiva el modo Snap mientras se ejecuta un comando
Ctrl + CCopia las entidades seleccionadas en el portapapeles
Ctrl + FBusca texto con la opción de sustituirlo en Notas, Texto acotado y Anotaciones.
Ctrl + GActiva la visualización de la cuadrícula mientras se ejecuta un comando.
Ctrl + KAdjuntar un hipervínculo a entidades de dibujo o editar una entidad hipervinculada existente
Ctrl + LActiva «ortho mode» durante la ejecución del comando
Ctrl + NPide una plantilla para abrir un nuevo archivo
Ctrl + OAbre un archivo de dibujo existente
Ctrl + PTraza el dibujo a un trazador, impresora o archivo
Ctrl + QCierra el programa
Ctrl + RRecorre las vistas de espacio de papel o espacio de hoja sin tener que hacer clic en cada una de ellas
Ctrl + SGuarda el dibujo
Ctrl + VPega desde el portapapeles
Ctrl + XCopia las entidades seleccionadas al portapapeles y elimina las originales
Ctrl + YRevierte los efectos del comando U o UndoN ejecutado anteriormente.
Ctrl + ZRevierte el comando ejecutado anteriormente
Ctrl + Shift + CCopia las entidades seleccionadas con referencias específicas al portapapeles
Ctrl + Shift + SGuarda cómo
Ctrl + Shift + VPega o inserta entidades del portapapeles como un bloque
Ctrl + F4Sale del dibujo, pero no de DraftSight
Alt + F4Sale de DraftSight
DelElimina entidades seleccionadas del dibujo
ShiftActiva «ortho mode» durante la ejecución del comando

Teclas de Función

EscCancela el comando de DraftSight actualmente activado
F1Muestra «ayuda»
F2Muestra y oculta el comando historial en una ventana de comandos independiente
F3Activa o desactiva «EntitySnaps»
F4Muestra la ventana de documentos recientes
F5Cambia la rejilla isométrica actual por el siguiente isoplano de la secuencia
F6Activa o desactiva el CCS dinámico
F7Activa o desactiva la visualización de la cuadrícula
F8Activa o desactiva «Ortho Mode»
F9Activa o desactiva «Snap Mode»
F10Activa o desactiva las guías polares
F11Activa o desactiva el Seguimiento de Entidades
F12Activa o desactiva el modo QuickInput

¡Esto es todo! Esperamos que ser de ayuda! Ya sabes que para cualquier cosa puedes escribirnos a comercial@easyworks.es. Y recuerda que si quieres aprender más sobre DraftSight, siempre puedes visitar nuestra plataforma formativa 🙂

diseño 3d con draftsight

Diseño 3D con DraftSight

Normalmente cuando hablamos de DraftSight, la gente en seguida piensa en modelado 2D… ¡pero también puedes modelar en 3D! Ahora bien, no todas las versiones del software incluyen el 3D, deberemos acudir a DraftSight Premium y DraftSight Enterprise Plus para ello.

Lo que diferencia a DraftSight de otros software de diseño 3D como SOLIDWORKS es que su diseño no es paramétrico, si no que es un diseño booleano, esto es, el diseño de elementos a partir de otros elementos geométricos. Por ello, este tipo de diseño no crea un historial de características, por lo que la edición es completamente diferente. Ni mejor, ni peor: diferente.

Diseño 3D booleano en DraftSight

El modelado booleano en DraftSight es sencillo. Todo comienza con un elemento que tenga una forma aproximada a la forma final del producto que quieres. A partir de ahí, tienes que ir modificando, añadiendo o restando al elemento según lo que te haga falta para llegar al producto final.

Puedes empezar con comandos que crean formas geométricas 3D o extruir un elemento 2D. Puedes empezar a hacer operaciones booleanas en cuanto tengas algún cuerpo sólido. Tienes diferentes comandos de los que te puedes ayudar, como “sustracción” e “intersección” que permiten combinar cuerpos existentes de diferentes formas, o modificar dichos elementos con comandos «redondeo».

No podemos negar el beneficio que nos aportan los diseños paramétricos gracias a su historial y árbol de relaciones, la flexibilidad y potencia que otorgan a los diseñadores. Pero a veces ese mismo beneficio puede tener alguna desventaja. Al basarse el diseño paramétrico en un enorme árbol de relaciones, puede darse una mala gestión de las mismas, comprometiendo errores generales en el modelado. Y esto puede implicar una enorme pérdida de tiempos.

Los modelados booleanos son mucho más sencillos, no cuentan con todas estas relaciones, no es necesario reconstruirlos, etc. Son archivos además bastante pequeños en cuanto a peso -comparados a los diseños paramétricos-. Por lo tanto, dependiendo de el modelo que queramos diseñar y de las necesidades del diseñador, puede que en ciertas ocasiones partamos con mayor ventaja si apostamos por el diseño booleano. ¡Todo depende de ti!

Webinar DraftSight

Si quieres conocer mejor cómo funciona DraftSight, te dejamos un formulario para recibir un webinar técnico donde abordamos el programa. El índice de contenidos es el siguiente:

  1. ¿Qué es DraftSight?
  2. DraftSight desde el punto de vista técnico: interfaz y funcionalidades.
  3. Formas de licenciamiento.
  4. DraftSight trabajando en la nube.
  5. Historias de éxito entre nuestros clientes.

El webinar ya está grabado así que para verlo, solo debes cubrir un formulario y te haremos llegar el link a tu correo electrónico. Así, ¡podrás verlo cuando y al ritmo que quieras!

Y si lo que necesitas es aprender a manejarlo, no te olvides de nuestra plataforma virtual.

webinar draftsight

Webinar técnico: DraftSight

Hola!

Hemos preparado un webinar técnico para ti sobre DraftSight, el software CAD 2D de Dassault Systèmes que está adquiriendo cada vez más reconocimiento entre los profesionales. Acompáñanos en un repaso técnico por sus características para ponerte al día en las últimas novedades en los softwares de CAD.

Además, a diferencia de otros softwares de CAD 2D, DraftSight mantiene el licenciamiento de red, por lo que es una opción perfecta para todas aquellas empresas que echen en falta esta fórmula de licencias para optimizar sus costes.

Te dejamos a continuación el índice de contenidos del webinar de DraftSight:

  1. ¿Qué es DraftSight?
  2. DraftSight desde el punto de vista técnico: interfaz y funcionalidades.
  3. Formas de licenciamiento.
  4. DraftSight trabajando en la nube.
  5. Historias de éxito entre nuestros clientes.

El webinar ya está grabado así que para verlo, solo debes cubrir un formulario y te haremos llegar el link a tu correo electrónico. Así, ¡podrás verlo cuando y al ritmo que quieras!

¡Muchas gracias!

Ebook técnico transición AUTOCAD DraftSight

Ebook técnico: transición de AutoCAD a DraftSight

Las transiciones de un software a otro suelen levantar muchas dudas, no solo en el uso del propio software, si no de los aspectos necesarios para hacer esta transición con éxito. Por ello, hoy traemos un ebook técnico pensado para aquellas empresas y profesionales que están planteándose realizar un cambio en su sistema CAD 2D. En él se explica de manera minuciosa todos los detalles que necesitas saber para realizar una transición de AutoCAD a DraftSight sin notar paradas o caídas de la producción de tu compañía.

Te dejamos a continuación el índice de contenidos de este ebook técnico:

  • Interfaz de usuario
  • DraftSight habla como AutoCAD
  • Personalizar la interfaz de usuario
  • Herramientas de dibujo
  • Bloques, bloques dinámicos y atributos
  • Archivos de referencia
  • Creación y modificación de entidades
  • Capas
  • Planos, áreas de visualización y salida
  • Recorte inteligente
  • 3D ContentCentral
  • Herramientas de acotación
  • Capas de Toolbox
  • Movimientos del ratón
  • Ecosistema
  • Formato de archivo DWG
  • Personalizar con API
  • Administrador de conjunto de hojas
  • Importación de PDF
  • Recursos adicionales

Para descargarlo, solo tienes que dejarnos tus datos y te lo haremos llegar al email.

DraftSight es una solución CAD dotada con las mejores herramientas profesionales, compatibilidad y funcionalidad de archivos DWG que además ofrece una enorme flexibilidad de productos y formas de licenciamiento -incluida la elección de redes o licencias permanentes-. Un software que cuenta ya con la confianza de millones de usuarios en todo el mundo y con el respaldo de un gigante como Dassault Systèmes. Si quieres probarlo durante 30 días de forma gratuita, escribe a comercial@easyworks.es.

Cómo instalar Draftsight Enterprise paso a paso portada

Cómo instalar Draftsight Enterprise paso a paso

Puede que acabes de adquirir Draftsight Enterprise y andes un poco perdido sobre cómo lo debes instalar. Hoy traemos un post bastante más largo de lo habitual pero muy minucioso para ponerte las cosas fáciles. ¿Listo? ¡Vamos a ello!

Lo primero que debes saber antes de comenzar con la instalación, es que se pueden dar dos casuísticas:

  • Que no tengamos instalado SolidNetWork License Manager, con lo cual tendremos que instalarlo. Para ello, puedes seguir los pasos de nueva instalación que se presentan a continuación en Nueva instalación.

Nueva instalación SolidNetWork License Manager y agregar licencia Draftsight

Lo que necesitas:

  • Número de serie de DraftSight Enterprise (será proporcionado en el contrato de compra de la licencia que proporciona Dassault Systèmes)
  • Los archivos del instalador de SOLIDWORKS Solidnetwork License Manager (en este post te indicaremos como descargarlos)
  • Los archivos del instalador de DraftSight (en este post te indicaremos como descargarlos)

Para descargar los archivos de SOLIDWORKS Solidnetwork License Manager tendrás que entrar directamente en el enlace de la página de descargas de SOLIDWORKS. Este enlace será proporcionado en el contrato de compra de la licencia que proporciona Dassault Systèmes o también lo puedes encontrar aquí:

Downloads | Support | SOLIDWORKS

Una vez se entra en esta página, tendrás que fijarte si has iniciado sesión. Puedes comprobarlo así:

Si aparece el mensaje que se muestra en la siguiente imagen habrá que iniciar sesión haciendo clic en Log in:

Instalar draftsight Enterprise

Al hacer clic en log in, nos redireccionará a la siguiente página:

Instalar draftsight Enterprise

Con la transición de Customer Portal a DsxClient también se han unificado los usuarios de SOLIDWORKS y de 3DEXPERIENCE, por lo que ahora se accede a través de un único log in: el de 3DEXPERIENCE. Te explicamos más sobre este cambio en este post.

Ante esta situación se pueden dar dos casos:

  • Ya tenemos cuenta de SOLIDWORKS o 3DEXPERIENCE. En este caso, únicamente tendremos que introducir esa cuenta y ya podremos continuar con la instalación
  • No tenemos cuenta. En este caso, tendrás que registrarte para crear un 3DEXPERIENCE ID.
Instalar draftsight Enterprise

Una vez iniciada sesión, bien sea utilizando una cuenta existente, o tras crear la cuenta de 3DEXPERIENCE ID, se nos redireccionará a la página de descargas de SOLDIWORKS. Si no eres redireccionado a la página, te sugerimos que contactes con tu soporte técnico.

Selecciona la última versión del producto de SOLIDWORKS (1), ya que el servidor de licencias es compatible con versiones anteriores, haz clic en la pestaña de SOLIDWORKS (2) y por ultimo selecciona el último sp pinchando en “Edition”(3).

Como instalar draftsight

Se abrirá una nueva pestaña en tu navegador. Ahora selecciona el Idioma en el que vas a utilizar SOLIDWORKS y, a continuación, acepta el contrato tal y como se muestra a continuación.

En la nueva pestaña que se abre en el navegador pincha sobre “Download”; como se ve en la imagen, en la parte inferior derecha se muestra la descarga. Esto dependerá del navegador que tengas, haz clic en el archivo con el botón derecho y clica en “mostrar en carpeta” para acceder al archivo descargado (o en su defecto, ve a la carpeta descargas de tu ordenador).

Desde la carpeta donde se ha descargado el archivo ejecútalo como Administrador del sistema:

En la ventana emergente, selecciona la tercera opción, Instalar componentes de servidor > Instalar Solidworks License Manager y haz clic en Siguiente:

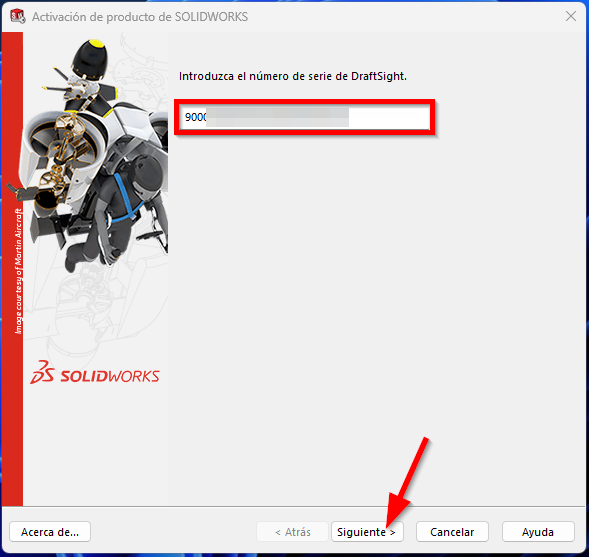

Sigue las indicaciones para agregar tu número de serie de Draftsight Enterprise de 24 dígitos (que comienza con 0010 o 9010). La siguiente ventana proporciona información sobre el servidor. De forma predeterminada, la comunicación es a través del puerto TCP 25734, aunque esto se puede cambiar si es necesario. Si hay firewalls presentes, activa la casilla de verificación y esto también usará el puerto TCP 25735 para la comunicación. Asegúrate de que todos los firewalls permitan el tráfico entrante y saliente a través de los puertos TCP 25734 y 25735 en las máquinas cliente y servidor.

Pulsa en Siguiente.

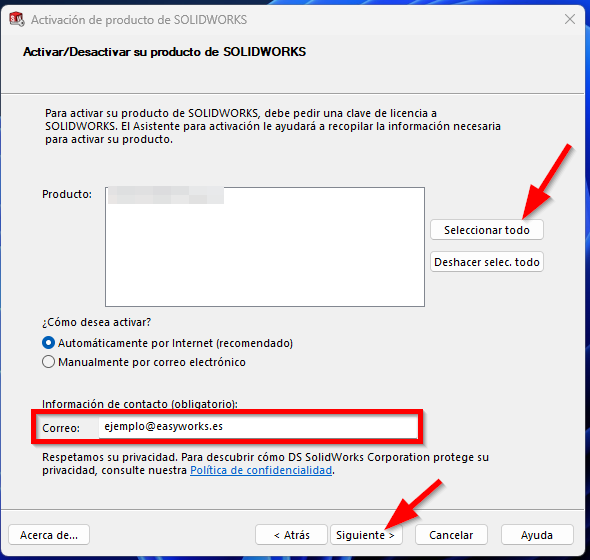

Clica en “Seleccionar todo”, se indica un email para activar automáticamente por Internet.

Pulsa en Siguiente.

Se mostrará un mensaje que indicará que la activación se realizó correctamente (activation/reactivation succeeded).

Pulsa en Finalizar.

Y… ¡listo! Draftsight Enterprise está instalado en el gestor de licencias de SOLIDWORKS, ahora sería el turno de instalar Draftsight en el equipo del cliente.

Instalar Draftsight Enterprise en el equipo Cliente

En el equipo del cliente (usuario final de Draftsight) debemos instalar Draftsight.

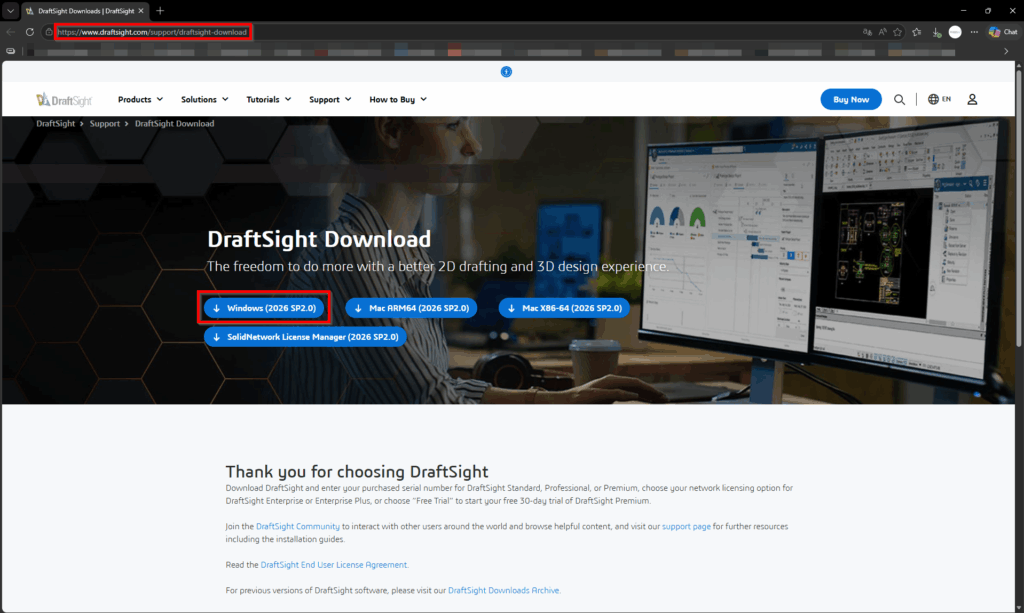

Descargar Draftsight desde: https://www.3ds.com/products-services/draftsight-cad-software/download-draftsight/

Como instalar draftsight

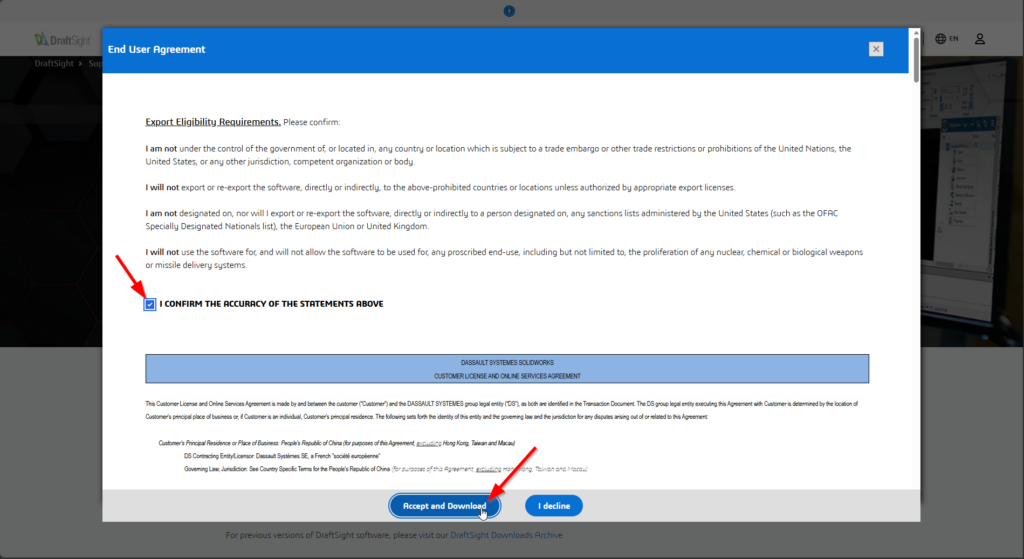

Haz clic en aceptar al final de los Términos y Condiciones de DraftSight License para comenzar la descarga.

Guarda el archivo en tu escritorio. Haz doble clic para comenzar la instalación

Como instalar draftsight

Haz clic en iniciar para comenzar con la instalación

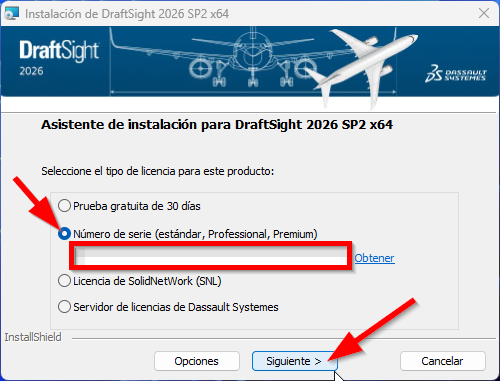

Asegúrate de seleccionar la opción SNL. Después haz clic en “Siguiente”.

Como instalar draftsight

En el siguiente cuadro de diálogo, introduce la información del servidor SNL empleando esta sintaxis: 25734@servername

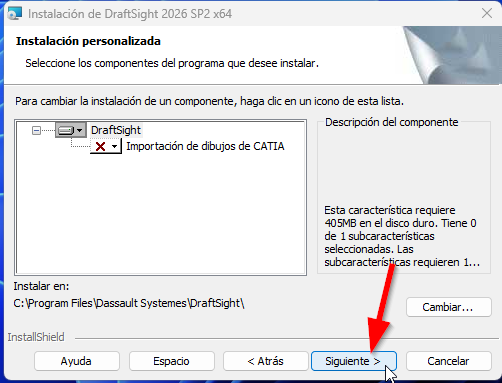

Después haz clic en “Siguiente”.

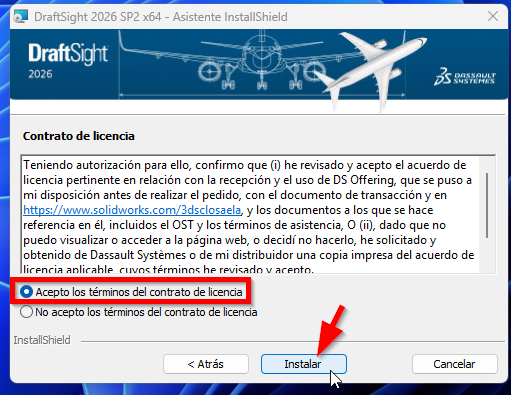

Acepta el acuerdo de licencia del usuario final y haz clic en instalar.

La instalación se efectuará a continuación.

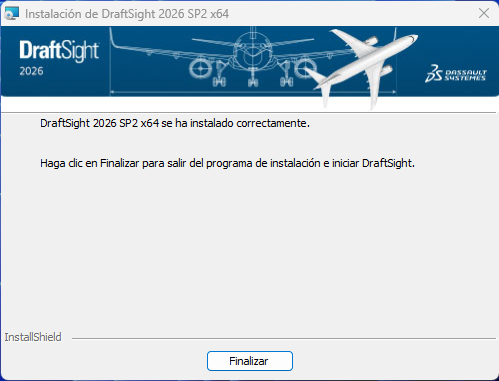

Haz clic en finalizar en el cuadro de diálogo para finalizar la instalación. DraftSight se iniciará automáticamente.

Esperamos que esta guía te haya sido de utilidad, y si tienes más preguntas, ya sabéis que podéis contactar con nosotros.

No te preocupes por tus datos de DraftSight: conéctate a la nube

No pierdas el tiempo buscando tus dibujos de DraftSight. Ahora si los conectas a la nube, tendrás todas las operaciones más conocidas de dibujo en 2D de DraftSight para escritorio y además, todo lo bueno que ofrece la plataforma 3DEXPERIENCE (obviamente incluida la administración de datos y las capacidades de colaboración).

Controla tus proyectos en el espacio colaborativo

Una de las funciones destacadas para ayudarte a organizar, administrar y colaborar en tus proyectos se encuentra en el espacio colaborativo de la plataforma 3DEXPERIENCE. Se pueden crear espacios colaborativos para permitir que los equipos trabajen en un proyecto dedicado y permitir que varios usuarios trabajen en él y también puedes designar tu propio espacio privado para proyectos.

Por ejemplo, es posible que quieras tener una carpeta/espacio que se llame «Prueba» para guardar bocetos o proyectos en los que estés trabajando y a los que solo tú tengas acceso. O tal vez, en tu empresa podáis tener un espacio con material relevante para el equipo de marketing.

Con acceso rápido al espacio colaborativo desde 3DEXPERIENCE DraftSight, puedes encontrar todos los proyectos en los que participas o has creado y los específicos que estás compartiendo con las partes interesadas. También existe un espacio común que normalmente se usa como base de datos de la comunidad para varios proyectos a los que pueden acceder los miembros de toda la empresa.

Y no debes preocuparte por la privacidad, ya que puedes asignar control de acceso a cada carpeta para compartir con personas internas o externas que tengan acceso a la plataforma 3DEXPERIENCE. Cada carpeta también muestra la fecha de modificación, si es privada o pública y a qué tipo pertenece.

Los usuarios del espacio colaborativo pueden agregar y guardar en las carpetas tal como lo harían cuando adjuntan o cargan un archivo a un correo electrónico, al escritorio o a cualquier otro tipo de almacenamiento en la nube.

Control de administración

Podrás otorgar y eliminar instantáneamente el acceso de usuarios a un rol o a una aplicación. Conseguir que otros nuevos usuarios en 3DEXPERIENCE DraftSight participen es muy fácil con las operaciones de control de administración, como el Centro de control de usuarios.

Si buscas el perfil de una persona en la plataforma 3DEXPERIENCE y simplemente arrastras y sueltas el rol que quieres otorgarle, el rol se agrega instantáneamente.

Un proceso rápido y con pocos recursos. Y además, puedes eliminar fácilmente el acceso cuando alguien deja el equipo.

Comunidades en línea

Si necesitas respuestas rápido a lo que estás buscando, conéctate con los compañeros de profesión, ya que otra de las ventajas de 3DEXPERIENCE DraftSight es el acceso a comunidades en línea directamente desde tu dashboard o panel, como la comunidad de usuarios de DraftSight y muchas otras comunidades públicas y privadas, donde puedes hacer y responder preguntas, compartir modelos, videos y conectarte y aprender de otros.

5 Ventajas principales de 3DEXPERIENCE® DRAFTSIGHT

Millones de diseñadores confían en la solución de escritorio de CAD 2D probada de DraftSight,
que proporciona las herramientas de productividad, la funcionalidad y la compatibilidad de
archivos
necesarias para crear, editar, visualizar y marcar cualquier tipo de archivo DWG de
forma rápida y eficaz.

Ahora, 3DEXPERIENCE DraftSight conecta la solución de CAD 2D que ya tienes a la nube para acceder a nuevas funciones de diseño y gestión de datos.

La forma en que trabajamos ha cambiado. Los equipos de diseño suelen colaborar a distancia y necesitan flexibilidad para realizar el trabajo de forma remota. Se debe realizar el seguimiento de grandes volúmenes de dibujos, lo que dificulta la búsqueda de los archivos correctos y el control de las revisiones.

Con los desafíos que entrañan el uso compartido de archivos de forma segura, el seguimiento de los cambios, los silos de información y los cuellos de botella de los datos, resulta difícil mantener a todos coordinados.

3DEXPERIENCE DraftSight te permite gestionar los archivos de dibujo y los datos en la nube en un entorno de colaboración conectado con DraftSight. Ahora podrás almacenar sus diseños online, reutilizarlos con facilidad y gestionarlos de forma segura. Los datos no se pueden perder ni eliminar por accidente.
Al tener todos los datos en el mismo lugar, todos los usuarios tienen acceso en tiempo real a una única fuente de información. Esto ayuda a los equipos a evitar el riesgo de desincronización en las revisiones de los dibujos.

En la actualidad, a pesar del creciente uso de piezas y ensamblajes en 3D, muchas empresas siguen confiando en los dibujos en 2D para ayudar a los usuarios a comprender los detalles de los diseños, comunicarse con el departamento de fabricación y gestionar los archivos en 2D de sus clientes.

Cuando DraftSight se conecta a la plataforma 3DEXPERIENCE, los usuarios se benefician de una colaboración facilitada y se mantiene el control de las revisiones, ya que se accede a todos los archivos en tiempo real.

5 Ventajas de 3DExperience DraftSight

En este ebook encontrarás la explicación de las ventajas principales de 3DEXPERIENCE DraftSight:

  1. Protección de archivos de dibujo y datos
  2. Acceso y uso compartido de archivos cómodos
  3. Comunicación sencilla del proyecto
  4. Proceso de diseño más rápido
  5. La solución de CAD 2D probada de DraftSight

Solucionar una incidencia en DraftSight Online.

Actualmente, hay 2 tipos distintos de productos de DraftSight:

  • Las licencias online (Professional y Premium): se pueden adquirir online y son licencias monopuesto de 12 meses de duración. No incluyen soporte técnico por parte del distribuidor.
  • Licencias Enterprise: Sólo se adquieren a través del distribuidor autorizado y sí incluyen el soporte técnico por parte del distribuidor oficial. Estas licencias son de red y se pueden adquirir de forma perpetua con subscripción o alquiler anual.

En caso de que tengas una incidencia con tus licencias Enterprise sólo tienes que contactar con tu distribuidor. En el caso de las licencias Online lo que has de hacer en primer lugar es ir a la página de soporte de DraftSight

Hacer clic en  DraftSight Support. Fijaos que en la parte inferior derecha, se abre un chat de soporte, donde podemos describir nuestra consulta, y nos va indicando una serie de links para guiarnos:

En DraftSight Support, podemos ver que tenemos una serie de accesos: como descargas para actualizaciones, documentación e incluso una comunidad donde los usuarios indican sus inquietudes y problemas para que otras personas puedan aportar sus ideas:

Si tras haber consultado esta página, no somos capaces de encontrar alguna solución a nuestro problema, entonces debemos optar por notificar nuestra incidencia por correo electrónico.

Usuarios con licencias Professional: DraftSight.Professional.Online@3ds.com

Usuarios con licencias Premium: DraftSight.Premium.online@3ds.com

¿Qué debemos adjuntar en nuestro correo?

Para que la incidencia se solucione de forma eficiente, debemos indicar en el correo además de la explicación de la incidencia la siguiente información:

  • nº de serie de nuestro producto
  • imagen o pantallazo donde se muestre el error
  • adjuntar si fuera necesario, un pdf con la confirmación de compra y el nº de serie

Preguntas frecuentes…

Os dejamos a continuación respuestas a las preguntas relacionadas con Draftsight más habituales:

a) ¿Qué tipo de DraftSight es más conveniente para mi empresa?

Pues bien, eso va a depender del nº de usuarios que vayan a utilizar el programa y si el uso de la licencia va a ser a tiempo completo. Para más de 2 usuarios cuyo uso sea esporádico la opción más aconsejada es DraftSight Enterprise.

Por ejemplo tenemos 6 posibles usuarios, pero no todos estarán de forma simultánea utilizando el programa, si no que cómo mucho 4 a la vez lo harán. En este caso, lo ideal sería disponer de 4 licencias Enterprise que darían servicio a los potenciales 6 usuarios hasta 4 a la vez en uso simultáneo.

b) ¿Cuál es la diferencia entre Draftsight Pro y Premium con DraftSight Enterprise?

Aquí podemos aportaros que las licencias Pro y Premium es una licencia individual, es decir de un solo uso en un equipo, y si un usuario quiere utilizarla en un equipo distinto, primeramente debe desactivar la licencia y luego activarla en el nuevo equipo donde se quiere utilizar.

¡Ojo, porque esto no se puede hacer de forma ilimitada!

Una licencia Enterprise, al ser licencia de red, puede ser utilizada en varios equipos (¡ojo! no de forma simultánea), de forma que cuando un usuario deja de usar DraftSight, esa licencia queda libre para otro usuario en otro equipo (sin necesidad de andar desactivando la licencia).

Además como se indica anteriormete la Draftsight Standard es Online y no incluye el soporte técnico por parte del distribuidor.

En cuanto a funcionalidades la versión Enterprise está basada en la versión Professional con lo que añade varias funcionalidades. Puedes consultar la matriz comparativa de DraftSight.

c) Mensaje de error al activar nuestra licencia draftsight Online: «Activation transaction failed»:

Normalmente este mensaje surge porque la licencia está activada en otro equipo y se está intentando activar de forma simultánea. Habría que desactivarla en ese equipo, y ya dejaría libre la licencia para poder activarla en el nuevo.

SERIE de Posts relacionados:

Aquí os dejamos unos enlaces interesantes para conocer más a fondo esta herramienta

DraftSight, diseño y dibujo 2D en la nube – en este enlace podemos ver que Draftsight se integra con la plataforma de trabajo 3DEXPERIENCE, y las ventajas de Draftsight Profesional y Premium.

Primer vistazo a DraftSight con 3DEXPERIENCE – aquí podemos ver un vídeo demostrativo de la integración con la plataforma 3DEXPERIENCE (en inglés)

Más información sobre los productos – aquí hablamos por encima de cada tipo de producto Draftsight

Matriz de DraftSight – aquí detallamos una matriz con las opciones disponibles para cada de producto

Y por último, os dejamos este post de Draftsight Enterprise y Enterprise Plus:

Esperamos que esta información os pueda servir de ayuda para agilizar vuestro trabajo del día a día.

¿Quieres formarte en 2D DraftSight?

formacion DraftSigh

5 beneficios de 3DEXPERIENCE DraftSight

Al hacer que los dibujos y la información del proyecto sea accesible para todo el equipo en cualquier momento y en cualquier lugar, 3DEXPERIENCE DraftSight convierte el diseño CAD 2D y la gestión de documentos de actividades aisladas en colaboración transparente y éxito.

1-Diseño 2D Y 3D

DraftSight es una solución CAD 2D y 3D rica en funciones para arquitectos, ingenieros y proveedores de servicios de construcción, así como para usuarios profesionales de CAD, diseñadores, educadores y aficionados.
Crea, edita, visualiza y marca cualquier tipo de archivo DWG 2D y 3D con mayor facilidad, velocidad y eficiencia. Realiza la transición fácilmente desde AutoCAD® o aplicaciones CAD similares con una interfaz de usuario y comandos familiares.

Las características principales incluyen:

  • Herramientas de modelado 3D
  • Restricciones 2D
  • Trazador de imágenes
  • Soporte de bloques dinámicos
  • Generador de código G


Algo que destaca para muchos nuevos usuarios de DraftSight es la interoperabilidad.
Los usuarios pueden trabajar con una gran cantidad de formatos de archivo cuando usan DraftSight.
Formatos de archivo como .jpg, .jpeg, .gif, .png, .tif, .tiff y .bmp se pueden adjuntar a los dibujos, y también pueden guardar o exportar sus dibujos en diferentes formatos de archivo.
Los archivos DGN también se pueden importar y editar directamente dentro del software.

2-Acelerar el desarrollo

Los productos actuales se diseñan y fabrican con la ayuda de grandes grupos de personas interconectadas de diversas disciplinas y empresas. Todas estas partes interesadas desempeñan un papel importante en el desarrollo de productos y su capacidad para colaborar de manera eficiente con sus contrapartes es cada vez más crítica. La ingeniería a menudo sirve como el centro de la colaboración en el diseño.
La plataforma 3DEXPERIENCE puede reducir cualquier fricción de colaboración y ofrecer un intercambio más limpio de datos de diseño entre equipos de ingeniería. Esta solución también permite a los participantes no técnicos
proporcionar sus comentarios sin sobrecargar a los ingenieros, lo que facilita la colaboración de todos en los diseños en todo el espectro de desarrollo de productos. DraftSight combinado con la plataforma 3DEXPERIENCE brinda a los usuarios la capacidad de:

Gestionar
Acceder
Colaborar

3-Incrementar la productividad

La gestión de proyectos es fundamental para mantener la productividad y entregar los proyectos a tiempo, pero uno de los principales desafíos es que el software de gestión de proyectos no está conectado a la ingeniería. Muchos equipos han expresado esta frustración a lo largo de los años, por lo que abordarla es clave para aumentar la productividad. El éxito depende de que los equipos aceleren la productividad y la eficiencia, lo que se traduce en un tiempo reducido desde la idea hasta la entrega.
Con la plataforma 3DEXPERIENCE, entrega productos innovadores a tiempo y dentro del presupuesto conectando tus datos de DraftSight con todos los miembros del proyecto, tareas y entregables. Puedes acceder a una solución intuitiva para la planificación, ejecución y seguimiento de proyectos. Tus equipos pueden colaborar a través de repositorios de archivos específicos de una tarea y flujos de actividad y estar al día con gráficos de resumen en tiempo real, visibles y accesibles tanto a través de DraftSight como a través de cualquier navegador.

4- Acceso a los datos en cualquier momento y lugar

A pesar de la creciente demanda de más colaboración, todavía existe una sorprendente cantidad de fricción. Intercambiar dibujos con otros ingenieros puede resultar doloroso y llevar mucho tiempo, y colaborar con partes interesadas que no son ingenieros puede resultar aún más desafiante.
Con la plataforma 3DEXPERIENCE en la nube, los usuarios pueden compartir datos de forma segura y colaborar desde cualquier lugar, en cualquier momento y en cualquier dispositivo combinando estructura estructurada
y colaboración no estructurada.
La seguridad y la confiabilidad son beneficios importantes del uso del almacenamiento y la gestión de datos basados ​​en la nube: asegura los dibujos y documentos críticos.

5-Colaboración sin esfuerzo

Basado en una encuesta de 2018 de 1.000 empleados estadounidenses a tiempo completo en todas las industrias
y departamentos, el 39% de las personas entrevistadas observó que los procesos de gestión / ventas de documentos dentro de su organización no funcionan. En particular: la incapacidad de encontrar y recuperar datos puede costar a las organizaciones millones de dólares al año. Los empleados también pasan demasiado tiempo duplicando información que ya existe dentro de la organización.
Todos los dibujos y archivos almacenados en la plataforma 3DEXPERIENCE mantienen múltiples versiones a medida que se guardan. La plataforma garantiza que todos tengan visibilidad durante todo el proceso de diseño. No se pierde tiempo localizando dibujos, versiones, revisiones, mejorando en última instancia la colaboración y ahorrando dinero a la empresa.

¿Quieres saber más?

Diseño en la nube

DraftSight, diseño y dibujo 2D en la nube.

DraftSight es una herramienta con la que puedes generar diseños y planos, además de realizar todo tipo de anotaciones. Esta herramienta, además, es compatible con otros programas tipo CAD, por lo que se convierte en una solución ideal para muchas oficinas técnicas y empresas. Sus funciones principales son las de crear, editar y visualizar archivos DWG Y DFX y está enfocada a ingenieros, arquitectos, diseñadores, estudiantes y educadores.

Para situarte un poco más, nos referimos con archivos DFX a aquellos que se utilizan para convertir acrhivos CAD a un formato que pueda ser interpretado o leído por productos de software CAD. Cuándo hablamos de archivos DWG (abreviatura de drawing) hablamos del formato de dibujo de muchos programas de CAD y es el archivo que contiene los datos binarios para este tipo de diseños.

DraftSight

DraftSight además nos ofrece varias versiones de su producto en función de las necesidades que pueda tener tu oficina técnica. De tal forma que nos encontramos con:

  • DraftSight Standard.
  • DraftSight Professional.
  • DraftSight Premium.
  • DraftSight Enterprise.
  • DraftSight Enterprise Plus.

Una de las grandes ventajas que ofrece esta herramienta, es que excepto la licencia Standard, las demás todas son perfectamente integrables con la plataforama de trabajo in cloud, 3DEXPERIENCE. Es decir, puedes trabajar con esta herramienta en la nube, desde cualquier lugar y equipo, en cualquier momento, gestionar las diferentes tareas y equipos y todo esto bajo unos estrictos sistemas de seguridad. Con 3DEXPERIENCE puedes trabajar de forma tranquila, ya que la plataforma se rige bajo los mismos sistemas de seguridad que Dassault Systemes. Si quieres saber más sobre esta herramienta revolucionaria de trabajo en la nube puedes ver nuestra última webinar de Easycoffees en donde profundizamos sobre el rol COLLABORATIVE INDUSTRY INNOVATOR.

DraftSight 3DEXPERIENCE

En este artículo, quiero centrarme en las licencias Professional y Premium, ya que DraftSight para celebrar sus 10 años ha sacado una oferta del 10% aplicable a las compras online de estas dos licencias. Si quieres beneficiarte de este descuento sólo tienes que introducir el siguiente código: 10YEARS aquí. ¡Ojo! porque está oferta estará disponible solo hasta el 26 de Junio.

¿Qué ventajas me ofrece DraftSight Professional y Premium?

  • DraftSigh Professional. Se trata de una solución avanzada que permite la creación de bocetos 2D y diseños de forma rápida y fácil. Por lo que permite ahorrar tiempo y por tanto ahorrar en costes. Aquí puedes comprar esta licencia de DraftSight si lo deseas.
  • DraftSight Premium por otro lado, nos permite la creación de bocetos en 2D y diseño en 3D con las funcionalidades del 3D y con características de restricciones para ayudar a satisfacer todas tus necesidades de dibujo, modelado, creación de prototipos, fabricación, corte por láser e impresión 3D. Si consideras que está opción es la ideal para ti y tu equipo puedes comprar DraftSight Premium aquí.

Además ambas licencias de DraftSight:

  • Incluyen herramientas de documentación y diseño 2D.
  • Nos permiten adjuntar páginas de PDF a planos y enviar dibujos a imprimir por lotes.
  • Incluyen recursos de la comunidad online.
  • Permiten la comparación de dibujos.
  • Conversión e importanción de DGN y Toolbox para DraftSight.
  • Podremos generar códigos G para poder enviar los datos a una máquina CNC.
  • Nos dejará convertir un archivo de imagen rasterizado a entidades de lineas vectoriales y usar fórmulas en celdas de tablas.
  • También nos ofrece una interfaz de programación de aplicaciones.

Debes tener en cuenta, que la versión Premium a diferencia de la Professional ofrece a mayores la posibilidad de tener herramientas de modelado 3D y un control de entidades de dibujo de forma paramétrica. Sin embargo, no dispone de una vista y edición limitada de archivos de SOLIDWORKS Electrical Professional, algo que la versión DraftSight Professional si ofrece.

Si quieres saber más sobre esta herramienta y sobre todo mejorar tus habilidades, en nuestra plataforma de formación online encontrarás un curso de DraftSight de 30h con el que podrás adquirir los conocimientos necesarios para realizar dibujos 2D de forma autónoma. Se trata de un curso práctico en el que a lo largo de 11 temas podrás realizar diferentes ejercicios. El curso está impartido por nuestra profesora Ivana, especialista en la herramienta, ya que trabaja día a día con ella. Además si tienes dudas dispones de tutorías personalizadas. 🙂

Curso Online

Espero haberte servido de ayuda con este artículo, si tienes alguna duda ¡no dejes de contactar con nosotros! estaremos encantados de resolverla y orientarte… ¡Nos vemos en próximos post! 😊

crear editar y añadir marcas 2d

¿Dónde comprar DraftSight?

DraftSight es una solución de CAD 2D que nos permite crear, editar, ver y marcar archivos DWG, de una manera muy sencilla.

Desde el 1 de enero de 2020, este programa se puede comprar a través de las siguientes páginas.

Os dejamos a continuación una pequeña tabla donde os explica las principales características de cada licencia y con un link donde comprarlas,


Características

Herramientas de diseño 2D

Herramientas de Documentacion 2D

Envio de dibujos y hojas para imprimir por lotes

Toolbox para DraftSight

Importacion y conversion de DNG

Generador de código G para enviar los datos a una máquina CNC

Usar fórmulas en celdas de tablas

Herramientas de modelado 3D

Control de entidades de dibujo de forma paramétrica

Your text


DRAFTSIGHT

professional

287€

POR AÑO (SIN IVA)

Top Ventas


DRAFTSIGHT


PREMIUM

575€

POR AÑO (SIN IVA)

¿Qué estás buscando?
Filtrar por fecha
