Tal y como explicamos en nuestro post Almacenar plantillas de archivos de SOLIDWORKS en 3DEXPERIENCE, es posible almacenar nuestras plantillas de dibujo en la plataforma 3DEXPERIENCE, facilitando el acceso y la gestión de nuestros recursos de diseño. Sin embargo, cuando hablamos de las plantillas de dibujo, es importante tener en cuenta que estas se componen de dos documentos diferentes: la plantilla (.drwdot) y el formato de hoja (.slddrt).

Para almacenar el archivo .drwdot en 3DEXPERIENCE, basta con seguir los pasos descritos en el post mencionado. Pero en el caso del formato de hoja, el proceso requiere un procedimiento ligeramente distinto. A continuación, te explicamos cómo hacerlo paso a paso.

1. Si ya tenemos nuestro archivo .slddrt guardado en local y asociado a nuestra plantilla de dibujo, simplemente debemos subirlo a la plataforma. Yo os recomiendo crear una jerarquía de bookmarks en la que almacenéis todos vuestros archivos de SOLIDWORKS (plantillas, formatos de hoja, listas de materiales…) de esta forma:

De este modo, tendrás un acceso rápido y organizado a cada recurso, optimizando tu flujo de trabajo.

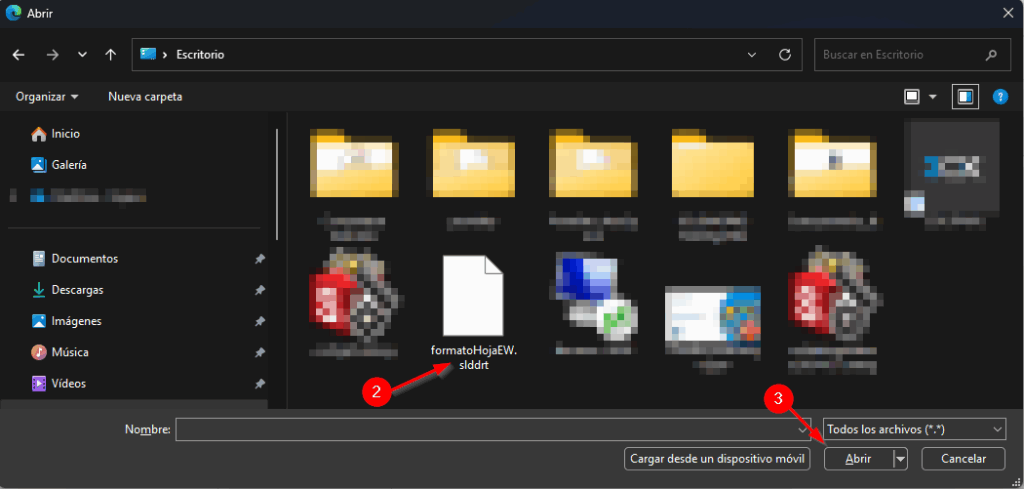

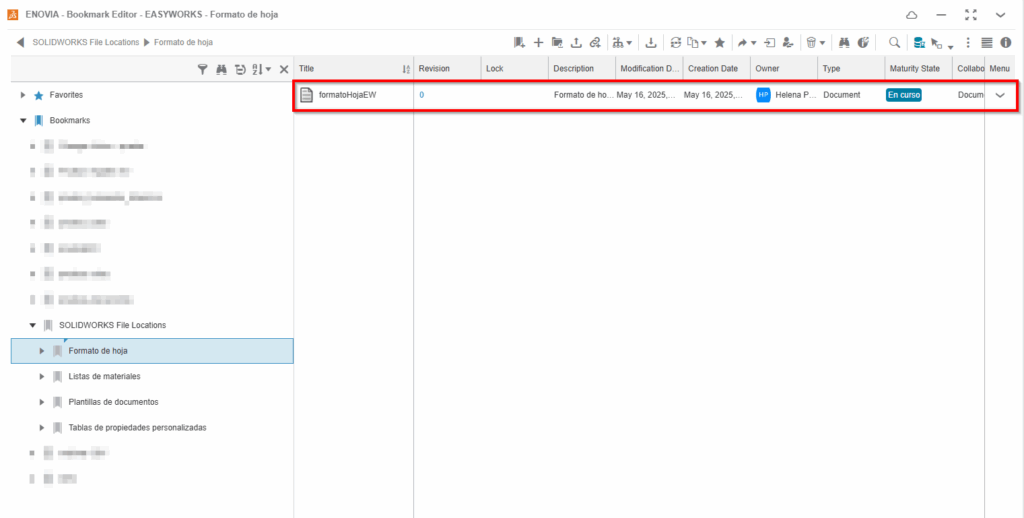

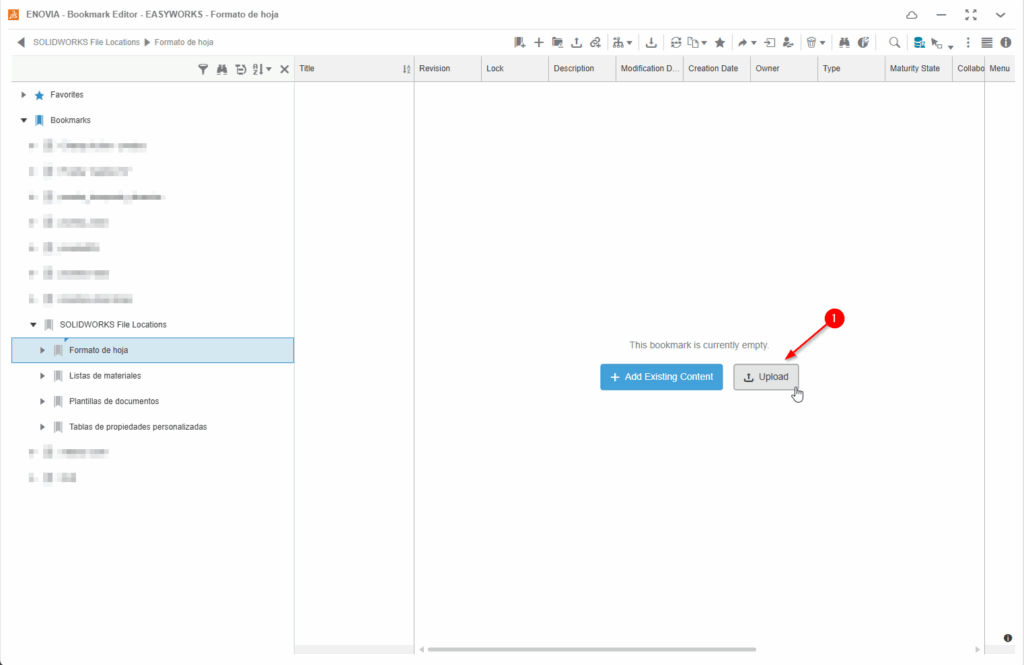

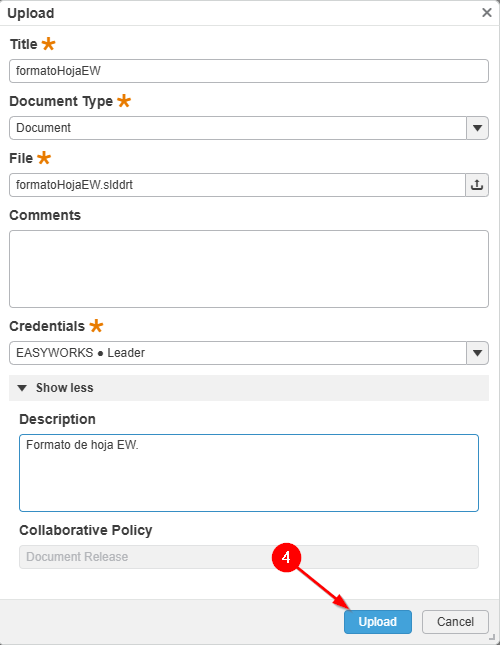

2. Una vez creada la estructura en Bookmarks, selecciona el bookmark de Formato de hoja y procede a subir el archivo .slddrt desde tu almacenamiento local a 3DEXPERIENCE. Para ello, simplemente arrastra el archivo al bookmark correspondiente o utiliza la opción de subida dentro de la interfaz de la plataforma.

3. Con el archivo ya en la plataforma, solo queda un último paso: vincular SOLIDWORKS al formato de hoja almacenado en 3DEXPERIENCE. Para ello:

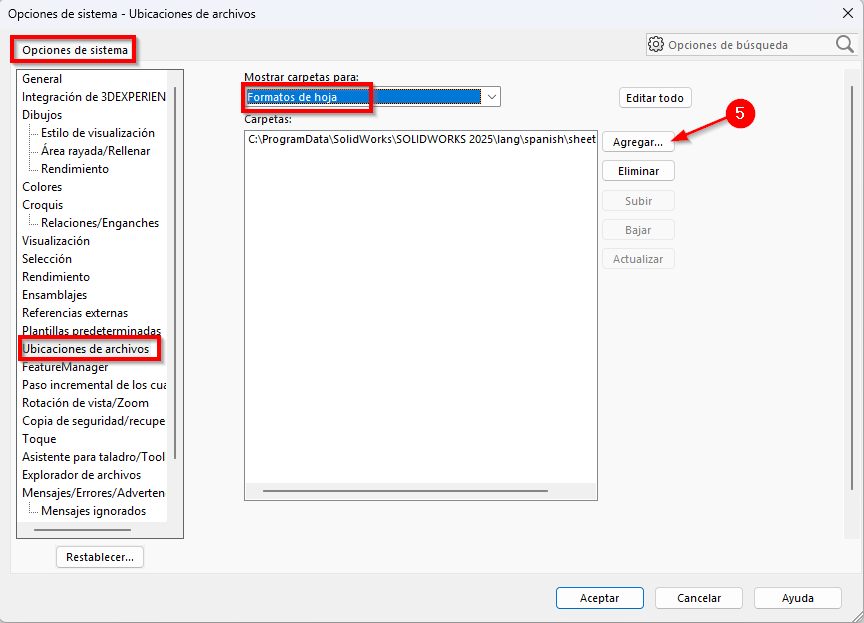

1. Ve a Opciones de sistema → Ubicaciones de archivos → Formatos de hoja.

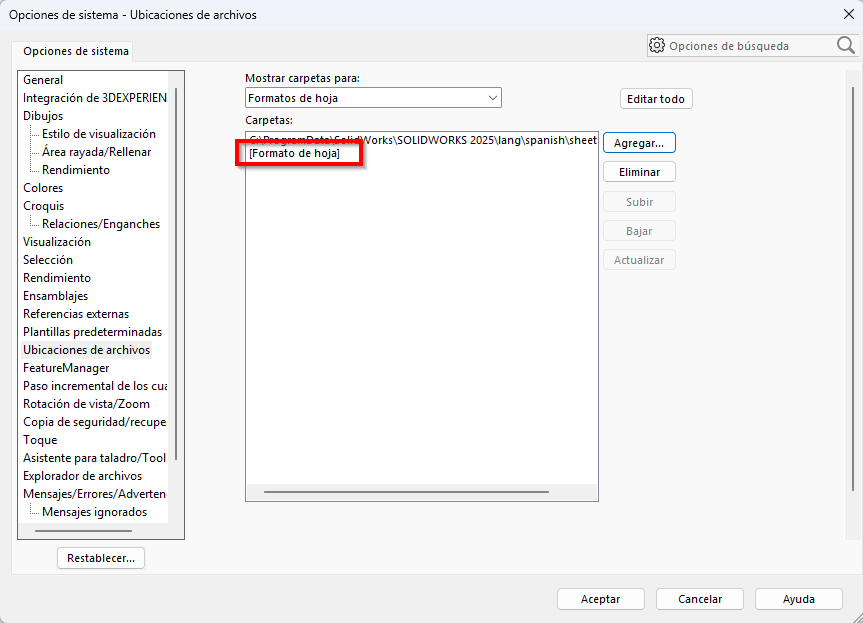

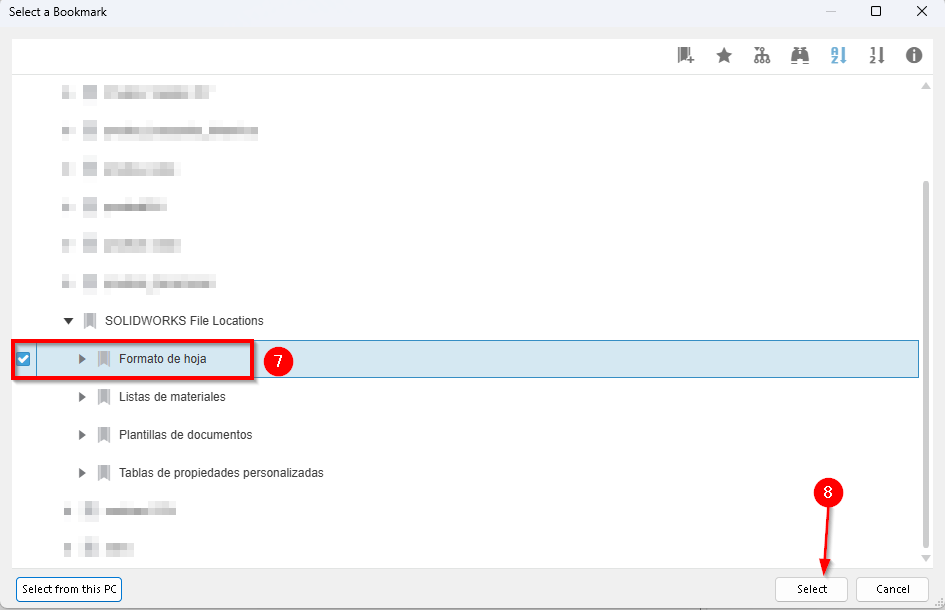

2. Añade la ruta del bookmark en el que guardaste el formato de hoja.

A partir de este momento, SOLIDWORKS reconocerá automáticamente el formato de hoja cuando crees un nuevo dibujo, y siempre estará sincronizado con la plataforma.

Al almacenar tanto las plantillas como los formatos de hoja en 3DEXPERIENCE, optimizas el acceso y la centralización de tus recursos, mejorando la productividad y reduciendo errores por pérdida de archivos locales. ¿Ya tienes tus plantillas y formatos de hoja subidos a la plataforma? Si no es así, es el momento de empezar.

¿Quieres saber más sobre cómo optimizar el uso de SOLIDWORKS con 3DEXPERIENCE? Apúntate a nuestra newsletter y descubre las mejores prácticas para sacar el máximo partido a tus diseños.

Autor: Helena Pereiras

Soy Ingeniera electrónica industrial, apasionada de mi la tecnología y de mi profesión. Espero ayudaros con mis conocimientos a sacarle el máximo partido a una herramienta tan potente como SOLIDWORKS.
