Hoy os traemos una novedad importante para todos aquellos que estáis pensando en adquirir SOLIDWORKS CAD pero todavía no sabéis cómo funciona el software o no conocéis todas las posibilidades que os puede ofrecer.
Pues ahora podéis realizar una prueba online de SOLIDWORKS CAD PREMIUM de forma gratuita (simplemente registrándoos en MySolidworks) desde el botón que os indicamos más abajo.
SOLIDWORKS 2018 CAD Premium es mucho más que CAD, es una evolución del flujo de trabajo del diseño a la fabricación. Todos tus procesos estarán cubiertos con las soluciones SOLIDWORKS.
La prueba de producto gratuita incluye acceso a potentes herramientas creadas para optimizar el proceso de desarrollo de producto:
Descubre el rendimiento y las mejoras de SOLIDWORKS 2018 CAD Premium, como la operación de pestaña y ranura, y un nuevo soporte asociativo para una amplia gama de formatos CAD 3D de propietario y neutrales.
Prueba DimXpert, el punto de partida para la definición basada en el modelo, la inspección de primer artículo y CAM.
Guarda como archivos STEP 242 y .PDF 3D con PMI y descubre por qué esos productos finales tienen un formato superior.
Genera una geometría de nuevo concepto con el nuevo estudio de topología, disponible en SOLIDWORKS Simulation Professional.
Crea impresionantes renderizados con calidad fotográfica, animaciones y contenido de realidad virtual con SOLIDWORKS Visualize Professional.
Descubre SOLIDWORKS CAM Standard y Professional, con tecnología CAMWorks e integrado en las piezas y los ensamblajes de SOLIDWORKS.
Por favor, si tienes alguna pregunta, no dudes en consultarnos.
En esta entrada del blog, os voy a hablar sobre la creación de componentes de Routing para añadir a vuestras bibliotecas y que los podáis usar en vuestras instalaciones. Lo primero que se debe hacer es comprobar si en la Biblioteca de diseño existe algún componente que se adapte a lo que necesitáis, también le podéis echar un ojo a la carpeta «contenido de SolidWorks«, aquí tendréis acceso a modelos 3D de proveedores y usuarios, quizás ahí está lo que os hace falta.
En el caso de que no esto no sirva, lo que desde SOLIDWORKS recomiendan es copiar una pieza similar y editarla, como por ejemplo:
—>
Para crear el codo personalizado, lo que se ha hecho, es copiar un codo de la biblioteca y editarlo, de esta forma conservamos todas sus configuraciones con los tamaños de cada una de ellas, así como sus CPoints y RPoints.
– NOTA: CPoints y RPoints son unos puntos especiales que sirven para guiar los sub-ensamblajes de Routing.
– CPoint: Es el punto de un componente de Routing (codos, brida, conector) donde el segmento de Routing (el tubo) empieza o termina. Definen la longitud de los tramos de tubería.
– RPoint: Es el punto de un componente de Routing que se usa para posicionar un accesorio en una intersección o punto final del croquis de recorrido.
Si aún así esto no sirve, podréis usar el «Routing Component Wizard», del Routing Library Manager, asistente que guiará la creación de componentes de Routing.
En el siguiente vídeo os enseño como funciona:
Como veis es muy sencillo, y si seguís estos pasos no tendréis ningún problema para completar vuestra Biblioteca de diseño con componentes de Routing.
Si queréis más información, tenemos disponibles en nuestra plataforma online dos cursos muy interesantes de SOLIDWORKS Routing, uno enfocado en Tubing y otro en Piping.
SOLIDWORKS Costing ayuda a calcular lo que cuesta fabricar piezas de chapa metálica, mecanizadas, multicuerpo y piezas soldadas mediante la automatización del proceso de cálculo de costes y elaboración de presupuestos de fabricación.
La herramienta ayuda a los diseñadores a tomar decisiones de diseño en función del coste de fabricación y a los fabricantes a crear presupuestos para los clientes. Siempre que cambie un diseño se puede ver de inmediato el nuevo coste actualizado junto con un desglose de costes detallado.
Algunos detalles de la herramienta interesantes:
Con plantillas configurables y personalizadas.
La plantilla de Costing contiene los procedimientos que utilizarías tú o el proveedor de fabricación para fabricar la pieza. En ella puedes especificar información tal como el coste de material y los tamaños, el coste de las operaciones de fabricación y los costes de configuración de fabricación.
SOLIDWORKS Costing ayuda a calcular lo que cuesta fabricar piezas mediante la automatización del proceso de cálculo de costes y elaboración de presupuestos.
La herramienta calcula el coste de fabricación a partir de la información de material de la pieza.
El Panel de tareas muestra el Coste estimado por pieza.
5 pasos para utilizar Costing
PASO 1. Activar costing.
PASO 2. Elegir método, plantilla y comenzar con estimación de costes.
En costing se pueden hacer cálculos para piezas de chapa metálica y piezas mecanizadas y tener tus plantillas de costes según tus proveedores.
PASO 3. Configurar las tareas de costing. La herramienta costing calcula el coste de fabricación a partir de la información de material de la pieza.
Se puede configurar la clase y tipo de material, poner un coste de material para hacer una estimación del coste de la pieza según los procesos de fabricación.
PASO 4. Actualización automática del coste al varía la geometría de la pieza.
Pieza original
Se cambia una dimensión, operación o parámetro.
Se actualiza el coste, informando en rojo que incrementa el coste en un %.
En este post de hoy os vamos a explicar los aspectos básicos que debes tener en cuenta antes de empezar a diseñar tus instalaciones, con el objetivo de que el complemento de Routing de tu SOLIDWORKS funcione a la perfección, y así lo puedas exprimir al máximo
Ya hemos aprendido a crear una tubería en 6 sencillos pasos, ahora veremos los tipos de plantillas que hay que tener en cuenta, y cómo configurar los puntos más básicos de la biblioteca de diseño. ¡Vamos allá!
Tipos de plantillas en Routing
Tenemos por un lado la Plantilla de Recorrido, (Routing Template) del tipo *.asmdot que, aunque sea la misma extensión que la de los ensamblajes normales, tiene unas propiedades internas diferentes. En esta plantilla, podéis configurar las propiedades de documento que queráis tener como predeterminadas en los subensamblajes de recorrido. Por ejemplo, el estándar de dibujo, el sistema de unidades, la calidad de imagen…
Se define su ubicación en la pestaña «ubicaciones y configuración de archivos de recorrido» del Routing Library Manager.
Las Plantillas de Pieza tipo, son archivos *.part. Aunque en la Biblioteca de SOLIDWORKS ya hay una pieza tipo con muchas dimensiones ya definidas, conviene que la revises y, si hace falta, que la edites y la ajustes a tus requerimientos. Esto será igual para tuberías, acodados y demás accesorios.
Lo más cómodo, es que tengáis varios archivos de pieza con los materiales que vuestras instalaciones vayan a tener asignados, así cuando iniciéis el subensamblaje de recorrido, y lo configuréis en el Feature Manager, sólo tendréis que seleccionar la plantilla de pieza que haga falta, y todos los tramos de esa línea tendrán las mismas características.
EasyWorks Tip: Podéis editar todo esto muy fácilmente usando las tablas de diseño. Si tienes alguna duda, contacta con nuestro equipo de soporte técnico.
Un archivo .part para cada tipo de tubería, acodado, o accesorio.
Las dimensiones de estos estarán definidas en sus configuraciones (tablas de diseño).
Si tenéis diferentes materiales, lo recomendable es copiar y pegar vuestro .part y asignarle a cada uno su material correspondiente. Por ejemplo: PVC_TUBO.part, ACERO_TUBO.part, ALUMINIO_TUBO.part… (Cada uno de ellos tendrá configuraciones con las dimensiones que hagan falta.)
En el Feature Manager se pueden ver todas las configuraciones con sus dimensiones para este tipo de tubería.
Routing te permite controlar los parámetros de los siguientes tipos de piezas:
– Tuberías rígidas y flexibles.
– Acodados
– Accesorios como tes, conectores, bridas…
– Envolturas
– Bandejas de cable.
– Conducto eléctrico.
– Conductos de ventilación, calor, o aire acondicionado (HVAC).
Todas estas piezas se añadirán a la biblioteca de diseño.
Al igual que para la plantilla de subensamblaje de recorrido, se define la ubicación de la biblioteca de diseño en la pestaña «ubicaciones y configuración de archivos de recorrido» del Routing Library Manager.
Plantillas de dibujo. Aquí podéis definir aspectos como las propiedades de documento, vistas de dibujo predefinidas, notas que queráis que salgan por defecto…

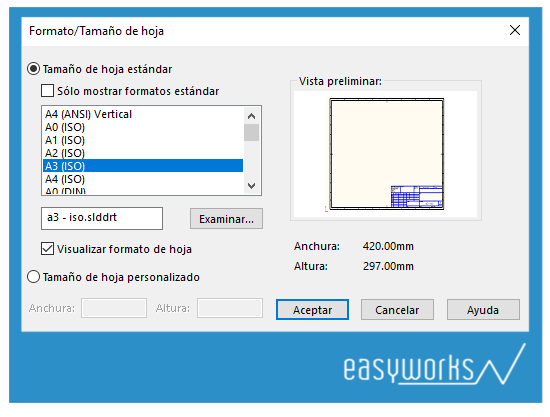

A parte de esto también hace falta definir un formato de hoja para configurar la apariencia de dibujo. Son archivos de extensión *.drwdot.
Plantillas BOM. Son las plantillas de las LDM que usa el complemento de Routing, tienen algunas características especiales, como por ejemplo que indiquen la longitud de cada tramo de tubería.
Cuando creéis un dibujo de tubería os pedirá seleccionar la plantilla del formato de hoja, y la plantilla de LDM de tubos, seleccionáis la que queráis, y SOLIDWORKS la dejará guardada como predeterminada.
Como veis, las plantillas y la biblioteca de diseño cobran especial importancia cuando se usa la herramienta de Routing de SOLIDWORKS, por ello es importante que antes de empezar vuestros proyectos le dediquéis un tiempo a dejarlo todo bien configurado.
Si queréis profundizar un poco más, podéis entrar en nuestra plataforma online, donde hemos publicado dos cursos de SOLIDWORKS ROUTING, uno enfocado en Piping y el otro en Tubing.
Aunque muchas veces pensemos que migrar de un CAD 3D a otro es abrumador y requiere mucho trabajo, la realidad es que es mucho más fácil de lo que te imaginas.
Lo curioso es que las empresas, a lo largo de los últimos años, han ido cambiando de herramientas por cuestiones de estrategia de negocio. Y es que si eliges la herramienta CAD adecuada podrás conseguir beneficios muy importantes, entre los que se incluyen la agilización en el tiempo de desarrollo, las órdenes de cambio de ingeniería (ECO, del inglés «engineering change orders») más rápidas y el aumento de iteraciones de diseño.
¿Qué encontraré en este ebook?
Hoy te invitamos a que te descargues este libro electrónico de Tech-Clarity«Cómo adoptar una nueva herramienta de CAD 3D» en el que descubrirás:
Cómo empezar la ruta de migración a un nuevo CAD 3D
Cómo preparar a todos en la empresa para el cambio
Algunos de los mejores métodos de formación en el uso de la nueva herramienta
Qué hacer con los datos de diseño antiguos
Cómo lograr el retorno de la inversión de la forma más rápida posible
Con este ebook acortarás la curva de aprendizaje para la adopción de una herramienta CAD en 3D y lograr así la forma más rápida de cambiar en tu empresa y de recuperar la inversión realizada.
El formato IFC es el formato estándar de transmisión de datos para entornos BIM en el sector de la construcción. Permite trasladar la información del modelo entre distintos softwares BIM tales como, Revit, Archicad, Allplan, CYPECAD, TEKLA, etc.
Desde SOLIDWORKS podemos guardar modelos como entidades IFC incluyendo todo tipo de propiedades. Este archivo IFC podrá abrirse posteriormente con la aplicación SIMPLEBIM teniendo acceso a todas sus propiedades y permitiendo la edición de sus valores.
Pasos a seguir:
Desde SOLIDWORKS debemos clasificar nuestro modelo como entidad IFC, para ello:
1.- Abrimos el archivo de pieza o ensamblaje de SOLIDWORKS
2.- Hacemos clic en Archivo > Propiedades 3.- En el cuadro de diálogo, seleccionamos la pestaña Personalizar:
a) En Nombre de propiedad, seleccione la clasificación AEC conveniente, por ejemplo, la clasificación Omniclass.
b) En Valor/Expresión de texto, seleccione la taxonomía adecuada.
c) Haga clic en Aceptar.
4.- Ahora exportamos el archivo IFC haciendo clic en Archivo > Guardar como 5.- En el cuadro de diálogo Guardar como, para Tipo de archivo, seleccione IFC 2×3 o IFC 4 6.- Haga clic en Opciones 7.- Seleccione OmniClass, Uniclass2015, Propiedades personalizadas, Material y propiedades físicas y Unidades, y haga clic en Aceptar.
8.- Si va a exportar a IFC 4, guarde como una de las siguientes opciones:
BREP
BREP y triangulación
Triangulación
9.- Seleccione el nombre de archivo y la ubicación, introduzca una descripción opcional y haga clic en Aceptar.
10.- SIMPLEBIM es un magnífico software de edición de IFC desarrollado por DATACUBIST, veamos cómo abrir un archivo IFC generado por SOLIDWORKS para posteriormente editar los valores de sus propiedades, para ello en el cuadro de diálogo inicial de SIMPLEBIM hacemos clic en Importar archivo IFC4 o IFC2x3
11.- Seleccione Revisar… para abrir el explorador de archivos
12.- Seleccionamos el archivo .ifc. y pulsamos Abrir 13.- Arrastramos los objetos al panel de propiedades. Se mostrarán todas las propiedades provenientes de Solidworks, las personalizadas, físicas y de material, así como las correspondientes a la clasificación IFC.
14.- En la cinta de herramientas en el grupo Espacios de trabajo desplegamos el icono Editar propiedades y ejecutamos el comando Abrir editor de valores de propiedad.
15.- En el panel lateral izquierdo se muestra el Editor de valores de propiedad. Desplegamos la primera persiana y seleccionamos Building Element Proxy.
16.- En la segunda persiana se muestran todas las propiedades del archivo IFC. Seleccionamos por ejemplo Revisión y sobrescribimos el valor 2
17.- Ahora exportaremos el archivo IFC, para ello en la cinta de herramientas en el grupo Exportar desplegamos el icono Exportar IFC y ejecutamos el comando Exportar IFC.
18.- Guardamos el archivo
19.- Ahora abriremos este archivo .ifc en un software BIM, por ejemplo, REVIT. En esta aplicación hacemos clic entonces en Archivo > Abrir > IFC
20.- En el explorador de archivos seleccione el archivo IFC 21.- En la zona de gráficos de Revit seleccionamos el modelo y en el panel de Propiedades haga clic en Editar tipo para mostrar las propiedades. Consultamos los Parámetros IFC y observamos tanto las propiedades personalizadas de Solidworks, las propiedades AEC así como las valores modificados en la aplicación SIMPLEBIM
Si nunca has trabajado con el complemento de Routing de SOLIDWORKS, hoy te vamos a enseñar los primeros pasos que tienes que dar para crear una tubería.
1. Lo primero que tenemos que hacer es activar el complemento de Routing de SolidWorks. Para eso vamos a Herramientas > Complementos y activamos casilla de routing.
NOTA: Las tuberías creadas usando Routing, son sub-ensamblajes de recorrido, por lo tanto, para empezar a diseñar una tubería, lo primero será crear un ensamblaje.
2. Vamos a la biblioteca de diseño, ahí seleccionamos el componente de Routing con el que queramos empezar la tubería, en este caso una brida
3. Arrastramos la brida desde la biblioteca de diseño al espacio de trabajo. En el momento que la soltemos, aparecerá una ventana emergente, pidiéndonos que seleccionemos una configuración. Esta configuración sirve para definir el componente, en este caso, el tipo de brida y su diámetro nominal, que será también el tamaño de nuestra tubería. Fíjate a continuación:
Seleccionamos entones la configuración que necesitemos para nuestro diseño.
4. En el Feature Manager se desplegará un menú con las siguientes opciones para nuestro sistema de recorrido:
Analicemos cada una de las propiedades que nos muestra este menú:
Nombre de archivo Sub-ensamblaje sistema de recorrido: Aquí indicamos la ubicación y el nombre de la ruta. Plantilla sistema de recorrido: Para seleccionar una plantilla de recorrido.
Tubería: El primer campo es para seleccionar la plantilla de la pieza de tubería. Configuración base: Aquí seleccionamos las características de nuestra ruta, SOLIDWORKS nos filtrará ya los diámetros nominales de la plantilla de pieza que acabamos de seleccionar con los de la brida que seleccionamos en el punto 3. Podremos indicar también separaciones de soldadura o longitudes estándar.
Pliegues acodados: Podemos escoger si queremos seleccionar codos estándar de la biblioteca, o pliegues formados. Lo siguiente es, igual que antes, seleccionar la plantilla pieza del codo, y después su configuración base.
Envolturas Con esta opción podremos definir algún material que cubra nuestro tubo, una capa aislante, protectora… Seleccionamos lo que nos interese y aceptamos.
5. Ahora podemos ver que nuestro sub-ensamblaje de recorrido ya aparece en el árbol de operaciones.
Ahora ya podemos empezar a dibujar nuestra tubería. Hay varias opciones para esto, recorridos automáticos entre dos puntos, dibujar el ruteado nosotros mismos, o dibujar la tubería a lo largo de la geometría de un cuerpo. En este caso hemos optado por dibujar la tubería nosotros mismos.
6. Si desplegamos el sub-ensamblaje de recorrido vemos que aparece una carpeta con los componentes de la ruta (bridas, codos, empalmes…), otra carpeta en donde salen los diferentes tramos (los tubos entre componentes) y otra con el croquis de la ruta (recorrido).
Como habéis visto, es muy sencillo e intuitivo crear un ruteado usando la herramienta de Routing de SOLIDWORKS, pero si os quedáis con ganas de más, os invitamos a asistir al curso de Routing que impartimos en Easyworks y que pretende dotar a los alumnos de los conocimientos básicos de ruteado de tuberías.
Desde hace unos meses disponemos en nuestra plataforma online de dos cursos de Routing, uno centrado en Tubing y el otro en Piping, que os pueden ser de mucha utilidad si empleáis o queréis aprender a usar esta herramienta.
La actualización de 2D a 3D te será de gran ayuda para alcanzar el éxito
Migrar de las herramientas de diseño 2D a las herramientas de diseño en 3D ha permitido que grandes fabricantes crezcan e innoven. Pero no sólo eso, sino que también ha ayudado a las empresas a ahorrar tiempo, costes y materiales. También a mejorar el flujo de trabajo y los procesos para eliminar las rectificaciones manuales, así como a aumentar la calidad de los productos y fomentar mayores niveles de innovación.
No importa qué tipo de diseños hagas, migrar al 3D te será de gran ayuda para hacer un trabajo mejor, mejorando el diseño para la fabricación y eliminando los costes innecesarios.
Hoy te traemos una hoja técnica con consejos para actualizarte del 2D al 3D. Son 12 páginas en las podrás ver las ventajas y algunos ejemplos, como el que te contamos a continuación.
…un buen ejemplo
Te adelantamos un ejemplo que podrás ver en la descarga gratis que tenemos hoy:
Barry-Wehmiller International Resources (BWIR) ofrece servicios de consultoría sobre los sistemas de fabricación y diseño para algunos de los principales fabricantes del mundo. La compañía empezó a cuestionar los métodos de diseño 2D tradicionales a finales de la década de los noventa, debido a la pérdida de productividad resultante de las conversiones de archivos de datos, los problemas de compatibilidad y los errores en el diseño de piezas dentro de los ensamblajes móviles.
«El tiempo de comercialización está siendo cada vez más importante para nuestros clientes y trabajar en un mundo 2D, simplemente, no puede proporcionar la velocidad que se pide, en particular, en el diseño y la fabricación de equipos complejos», agrega el vicepresidente de servicios profesionales, James Webb.
La transición de BWIR al software de SOLIDWORKS se llevó a cabo sin impedimentos ni tiempos de inactividad de la empresa. «Migrar a un ingeniero del CAD en 2D a 3D puede implicar un periodo de aprendizaje sustancial, que el software de SOLIDWORKS reduce drásticamente», dice Kumar.
Desde el cambio al software de SOLIDWORKS, BWIR ha reducido los ciclos de diseño en un 30 % y el tiempo de producción en un 25 %.
Descarga hoja técnica:
Esta hoja de datos describe todos los beneficios que ofrecen las soluciones de SOLIDWORKS y que pueden ayudar a su empresa a tener éxito. Asimismo, muestra cómo las empresas reales han llevado a cabo la transición de las herramientas de diseño de CAD en 2D a SOLIDWORKS.
Hoy os traemos unos consejos de buenas prácticas a la hora de actualizar nuestra versión de SOLIDWORKS, tanto para licencias standalone como de red.
Antes de empezar, es recomendable que guardes tu configuración de SOLIDWORKS y que todas aquellas plantillas, perfiles de pieza… guardadas que hayamos modificado no se encuentren en las carpetas de instalación por defecto. Si no, podrás perderlas al sustituirse éstas por las plantillas de SOLIDWORKS por defecto.
Vamos a ver dos posibilidades, ve a la que te encaje en función del tipo de licencias que tengas:
Actualizar SOLIDWORKS para licencias individuales (standalone)
Actualizar SOLIDWORKS para licencias en red (SolidNetWork)
Actualizar SOLIDWORKS con licencias individuales (Standalone)
Antes de la instalación, compruebe que su sistema cumpla con los requisitos de hardware, sistema operativo y productos de Microsoft. Para asegurarse de que la instalación se realice correctamente y el rendimiento sea óptimo, consulte la página sobre requisitos del sistema. Asegúrate de que cuentas con permisos de administración local en el equipo.
La forma más sencilla sería desde SOLIDWORKS. Abrimos SOLIDWORKS, vamos a la ayuda y seleccionamos buscar actualizaciones (la ventana de ayuda puede variar ligeramente dependiendo de la versión)
Antes de realizar actualizar el servidor de licencias, es necesario comprobar que el equipo cumple los requisitos de sistema de la nueva versión para SOLIDWORKS Server Product, indicados en el siguiente enlace: https://www.solidworks.com/sw/support/SystemRequirements.html
Una vez comprobado lo del punto anterior, nos vamos al servidor de licencias.
Actualización de servidor
1. Comprobar que no hay ninguna licencia prestada
En el equipo donde está actualmente el servidor de licencias: 1. Abrir el SolidNetWork License Manager Server 20xx, que está en Inicio > Herramientas de SOLIDWORKS 20xx 2. En la pestaña Préstamo de licencias, comprobar que no hay licencias prestadas en Licencias prestadas. Si las hubiera, seleccionarlas y pulsar Devolver
2. Actualizar SolidNetWork License Manager Server
1. Entra en la página de descargas de SOLIDWORKS e inicia sesión con tu cuenta de 3DEXPERIENCE. Si aún no tienes una, puedes crearla justo aquí.
2. Seleccionar la versión que queremos instalar y descargar los medios de instalación:
Al seleccionar la descarga, deberás aceptar las condiciones de uso y podrás descargar el programa.
3. Ejecutar el gestor de instalación de SOLIDWORKS de la nueva version.
1. En la pantalla incial, seleccionar lo siguiente:
Instalar componentes de servidor
Actualizar SolidNetWork License Manager 20xx SPx.x en esta computadora:
2. Seleccionar Acepto las condiciones de SOLIDWORKS y pulsar en Descargar e instalar.
3. Reactivación de licencia Una vez que esté actualizado SolidNetWorks License Manager Server, se ejecuta para reactivar la licencia:
3. 1. Abrir el SolidNetWork License Manager Server 20xx, que está en Inicio > Herramientas de SOLIDWORKS 20xx. 3.2. En la pestaña Administración de servidor, pulsar en Modificar…
3.3. Seleccionar Activar/Reactivar licencias de producto y pulsar en Siguiente.
3.4. En la pantalla Información del Servidor de licencias SolidNetWork, pulsar en Siguiente.
3.5. En la pantalla Activar/Desactivar su producto de SOLIDWORKS:
a) Pulsar en Seleccionar Todo
b) Seleccionar Automáticamente por Internet (recomendado)
c) Indicar un correo electrónico
d) Pulsar en Siguiente
Una vez actualizado el servidor de licencia, procederemos a actualizar los equipos de los usuarios de SOLIDWORKS.
Actualizar los equipos de los usuarios de SOLIDWORKS.
Antes de la instalación, compruebe que su sistema cumpla con los requisitos de hardware, sistema operativo y productos de Microsoft. Para asegurarse de que la instalación se realice correctamente y el rendimiento sea óptimo, consulte la página sobre requisitos del sistema. Asegúrate de que cuentas con permisos de administración local en el equipo.
La forma más sencilla sería desde SOLIDWORKS. Abrimos SOLIDWORKS, el los equipos de cada usuario, vamos a la ayuda y seleccionamos buscar actualizaciones (la ventana de ayuda puede variar ligeramente dependiendo de la versión)
Otra alternativa sería utilizando el instalador
Podemos usar mismo ejecutable descargado para actualizar el servidor de licencias y seleccionar instalación individual:
Si te encuentras con cualquier problema durante la instalación contacta con el equipo de soporte enviando un correo a soporte@easyworks.es
Uno de los proyectos en los que trabajamos es MASTIL. Es un proyecto enmarcado en el Programa FEDER-Innterconecta 2016. El consorcio del proyecto está liderado por GHENOVA y lo completamos Easyworks y las empresas SCIO IT y METALSHIPS. La Universidad de Vigo y AIMEN participan como entidades colaboradoras.
Objetivo principal
MASTIL desarrollará unas herramientas de gestión y asistencia con las que se podrá incrementar la flexibilidad y la competitividad de los procesos de transformación y reparación naval.
¿Qué hemos conseguido hasta ahora?
Uno de los aspectos técnicos más importantes para crear estas herramientas de soporte refiere a la localización del operario en el entorno de fabricación, por tanto en el proyecto MASTIL se ha desarrollado un sistema de localización en interiores de buques que proporciona la posición del operario en la zona de trabajo y además informa de las incidencias que se producen en el proceso
¿Cómo se localiza al operario?
La localización se consigue haciendo un uso combinado de imágenes 2D y de los diseños CAD 3D de la zona de trabajo. Esta técnica se conoce con el nombre de Matching-CAD.
Por otro lado, para el manejo de la enorme cantidad de información que este sistema puede generar, se ha desarrollado una metodología de comunicación e intercambio de información entre las herramientas de soporte y un servidor central. Este servidor central dispone de un sistema de
gestión de datos (PDM) que se utiliza como enlace entre la fase de diseño y producción, otra de las necesidades que se pretende cubrir con este proyecto.
escaneado 3D del entorno de desarrollo
Como os decíamos, también fue necesaria la obtención de diseños 3D de buques de los que no se disponía de planos detallados. Para eso, se han desarrollado metodologías y algoritmos de procesado de nubes de puntos que han permitido obtener los diseños CAD 3D de las zonas de trabajo a partir de datos adquiridos mediante el escaneo del buque.
Actualmente, el consorcio está centrando los esfuerzos en la integración de tecnologías para obtener las herramientas definitivas de asistencia en fabricación, mediante el desarrollo de las interfaces de usuario para la representación de escenas directas en una Tablet mediante realidad aumentada y también para la transferencia de información desde el sistema de gestión de datos de producto.
Si hay algo que SOLIDWORKS Corp. intenta en todo momento es hacer más fácil el proceso de trabajo. Todo el proceso de creación de un producto se puede realizar con los productos de SOLIDWORKS.
Las soluciones SOLIDWORKS permiten a los diseñadores de productos, tanto de consumo como industriales, alcanzar nuevas cotas y conseguir hacer su trabajo mucho más productivo y en menos tiempo. Por eso, están en constante actualización y los equipos de soporte técnico crean todo tipo de material para ayudarte en ese proceso.
Hoy te traemos algo de ese material que te mostrará cómo se han utilizado distintas soluciones de SOLIDWORKS y funcionalidades para diseñar un dron cuadricóptero.
Si haces clic en la imagen del dron, te llevará a una página de SOLIDWORKS dónde, tras registrarte con unos pocos datos, podrás hacer girar el dron cuadricóptero con el ratón y además ver vídeos sobre cómo se utilizaron las diferentes soluciones para elaborar cada uno de los componentes del dron.
Hoy os presentamos un caso real de la empresa Kvichak Marine, una empresa de Seattle del sector naval, que lleva más de 35 años trabajando en la construcción de embarcaciones de aluminio. Su reputación viene dada por la gran calidad de sus construcciones, y por cumplir los estándares de la guardia costera para hacerlo.
Si en tu empresa debes cumplir algún estándar corporativo o gubernamental, SOLIDWORKS PDM puede ayudarte. Con nuestro software de gestión de datos serás capaz de gestionar todos tus archivos de diseño, ya sean cientos o miles.
¿Cómo cumplir estándares exigidos con PDM?
En el vídeo que te invitamos a ver, podrás descubrir cómo Kvichak Marine es capaz de diseñar embarcaciones de gama alta, realizar un seguimiento de cada pieza y cumplir los estándares de seguridad gubernamentales gracias a PDM, simplificando su trabajo y mejorando sus entregas y calidades.
Realiza un seguimiento de cada una de las piezas del diseño de su producto de forma sencilla y sin poner en peligro la conformidad, independientemente de si se trata de artículos fabricados en sus instalaciones o de piezas adquiridas a través de proveedores.
Te dejamos con el vídeo para que ellos mismos te cuenten cómo lo han hecho:
(para los subtítulos en español, haz clic en «subtítulos» y luego en «configuración» > subtítulos > traducir automáticamente > Español)
Recuerda, SOLIDWORKS PDM te permite:
Gestionar la lista de metadatos al completo, independientemente del tamaño de proyecto.
Realizar un seguimiento del proveedor e identificar las piezas fácilmente para llevar a cabo tareas de mantenimiento.
Gestionar las piezas para volverlas a utilizar en proyectos futuros.
Acceder a la información de mantenimiento, así como a otros tipos de documentación para cualquier pieza.
—>
Aunque muchas veces pensemos que migrar de un CAD 3D a otro es abrumador y requiere mucho trabajo, la realidad es que es mucho más fácil de lo que te imaginas.
Uno de los
