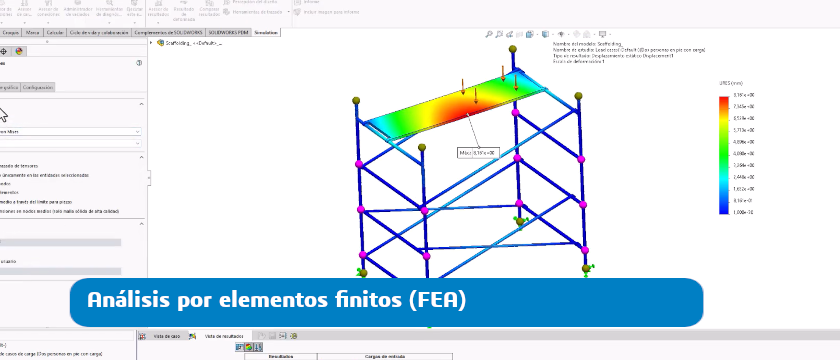

¿Qué es el análisis por elementos finitos (FEA) y para qué sirve en ingeniería?
Resumen: El análisis por elementos finitos (FEA) es una técnica de simulación que permite predecir cómo se comportará una pieza o un conjunto antes de fabricarlo. Gracias a esta tecnología es posible detectar deformaciones, tensiones, vibraciones o problemas estructurales durante la fase de diseño, reduciendo costes, prototipos físicos y tiempos de desarrollo.
¿Qué es el análisis por elementos finitos?
El análisis por elementos finitos (FEA, Finite Element Analysis) es una técnica de simulación numérica que permite predecir cómo se comportará una pieza, un ensamblaje o una estructura antes de fabricar un prototipo.
Divide el modelo CAD en miles de pequeños elementos interconectados sobre los que calcula tensiones, deformaciones, desplazamientos o vibraciones cuando se aplican cargas y condiciones de funcionamiento.
Gracias a este método, los ingenieros pueden validar diseños, detectar problemas estructurales y optimizar productos de forma digital. Esto permite reducir costes, tiempos de desarrollo y el número de prototipos físicos.
¿Cómo funciona un análisis por elementos finitos (FEA)?

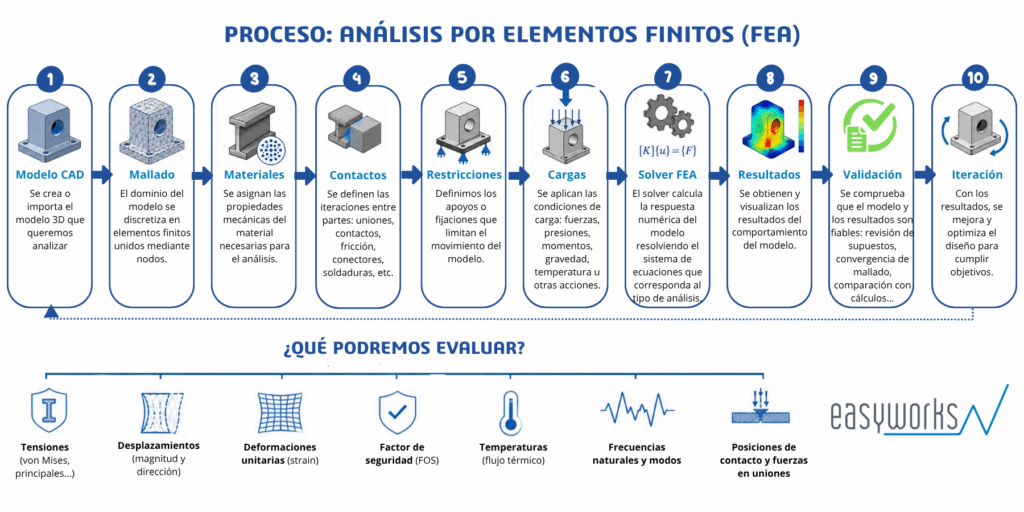

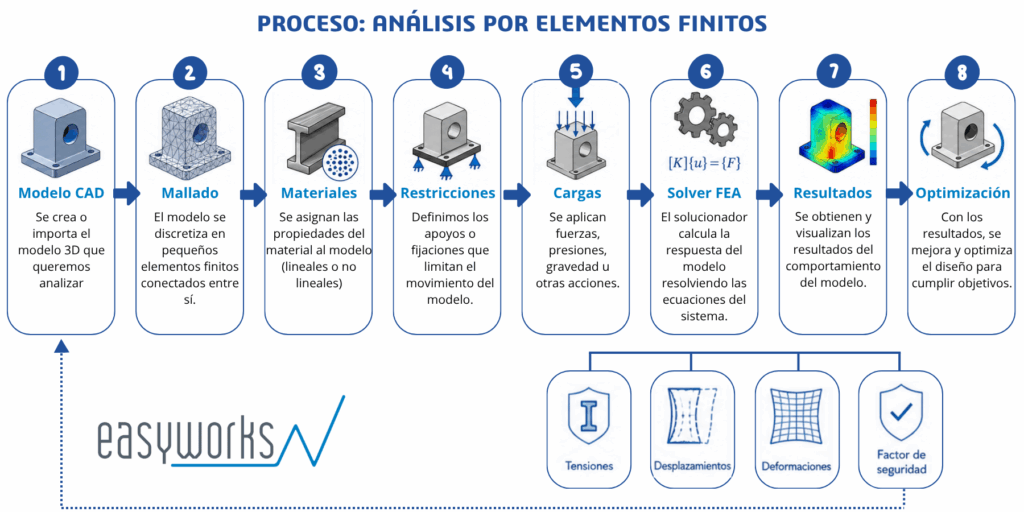

Aunque el cálculo que realiza un software de simulación es complejo, el proceso de un análisis FEA sigue siempre una secuencia de pasos bien definida. En términos generales, consiste en crear un modelo virtual del producto, definir cómo va a trabajar y calcular matemáticamente su comportamiento antes de fabricar un prototipo.
1. Modelo CAD
El primer paso consiste en importar o crear el modelo 3D que se desea analizar. Puede tratarse de una pieza, un ensamblaje o una estructura completa. La calidad de la geometría influye directamente en la precisión y el tiempo de cálculo.
2. Generación de la malla
El software divide el modelo en miles de pequeños elementos conectados entre sí, conocidos como elementos finitos. Este proceso recibe el nombre de mallado (meshing). Cuanto más refinada sea la malla, mayor será la precisión del análisis, aunque también aumentará el tiempo de cálculo.
3. Definición de materiales
A cada componente se le asignan sus propiedades mecánicas, como el módulo de elasticidad, el coeficiente de Poisson, la densidad o el límite elástico. Estos datos permiten al software calcular cómo responderá cada material frente a las cargas aplicadas.
4. Aplicación de restricciones
Se definen las condiciones de contorno del modelo: apoyos, fijaciones, contactos entre piezas o cualquier limitación que represente cómo estará sujeto el producto en condiciones reales de funcionamiento.
5. Aplicación de cargas
A continuación se aplican las solicitaciones que actuará sobre el diseño: fuerzas, presiones, momentos, aceleraciones, gravedad, temperatura o cualquier otra condición de servicio que deba evaluarse.
6. Resolución del análisis
Con toda la información definida, el solver calcula el comportamiento del modelo resolviendo millones de ecuaciones de forma simultánea. Este proceso determina cómo se distribuyen las tensiones y deformaciones en toda la geometría.
7. Interpretación de resultados
Finalmente, el ingeniero analiza los resultados obtenidos para comprobar si el diseño cumple los requisitos establecidos. Entre los resultados más habituales se encuentran:
- Tensiones (Von Mises).
- Desplazamientos.
- Deformaciones.
- Factor de seguridad.
- Reacciones en apoyos.
- Frecuencias naturales y modos de vibración (en estudios dinámicos).
Si el comportamiento no es el esperado, el diseño puede modificarse y volver a simularse hasta alcanzar la solución óptima, sin necesidad de fabricar prototipos físicos. Os dejamos una infografía que resume este proceso:
¿Qué problemas puede detectar un análisis por elementos finitos (FEA)?
El análisis por elementos finitos nos permite identificar fallos potenciales antes de fabricar un prototipo. Esto ayuda a reducir costes de desarrollo, evitar errores de diseño y acelerar la validación del producto.
Exceso de tensiones
Identifica las zonas donde el material puede superar su límite resistente y producir una rotura o una deformación permanente.
Deformaciones excesivas
Calcula el desplazamiento de una pieza bajo carga para verificar que mantiene las tolerancias y el funcionamiento esperado.
Concentraciones de esfuerzo
Localiza puntos críticos generados por agujeros, radios pequeños o cambios bruscos de geometría donde aumenta el riesgo de fallo.
Fatiga
Permite estimar la vida útil de componentes sometidos a cargas cíclicas e identificar zonas con riesgo de rotura.
Pandeo
Predice la pérdida de estabilidad de perfiles, chapas o estructuras sometidas a esfuerzos de compresión.
Vibraciones y resonancia
Calcula las frecuencias naturales del diseño para evitar fenómenos de resonancia durante el funcionamiento.
Sobrecalentamiento
Analiza la distribución de temperaturas para detectar puntos calientes y mejorar la disipación térmica del diseño.
¿Por qué cada vez más empresas sustituyen prototipos físicos por simulación?
Muchas empresas utilizan el análisis por elementos finitos (FEA) para validar gran parte del comportamiento del producto antes de fabricar la primera pieza, lo que permite reducir significativamente el número de prototipos necesarios. A mayores, entre las principales ventajas destacan:
- Menor número de iteraciones. Evaluamos distintas alternativas de diseño en cuestión de minutos, sin fabricar un nuevo prototipo para cada cambio.
- Reducción de costes. Disminuimos costes asociados a materiales, mecanizados, ensayos y horas de ingeniería dedicadas a corregir errores detectados demasiado tarde.
- Acortamiento de los plazos de desarrollo. La validación virtual acelera la toma de decisiones y permite lanzar nuevos productos al mercado en menos tiempo.
- Mayor calidad del producto. Al analizar el comportamiento de la pieza en diferentes escenarios de carga es mucho más sencillo optimizar el diseño antes de su fabricación.
Si en tu sector el coste de los prototipos son elevados es probable que puedas amortizar la inversión en simulación en un único proyecto.
¿Cuándo merece la pena utilizar un análisis por elementos finitos?
Aunque prácticamente cualquier producto puede beneficiarse de una simulación, existen determinados proyectos donde el análisis FEA aporta un valor especialmente alto.
- Estructuras metálicas: permite comprobar tensiones, deformaciones y estabilidad antes de fabricar vigas, bastidores, soportes o estructuras soldadas.
- Maquinaria industrial: ayuda a validar bancadas, bastidores, mecanismos y elementos sometidos a cargas dinámicas o vibraciones.
- Piezas de plástico: permite identificar deformaciones, zonas críticas y optimizar espesores para reducir peso y consumo de material.
- Utillajes y útiles de fabricación: facilita el diseño de útiles más rígidos y duraderos, evitando deformaciones durante el proceso productivo.
- Equipos industriales: analiza el comportamiento estructural de máquinas, envolventes, soportes o componentes sometidos a esfuerzos elevados.
- Componentes de chapa: permite estudiar la rigidez de piezas plegadas y reforzarlas únicamente donde sea necesario.
- Uniones soldadas: ayuda a localizar concentraciones de tensiones y verificar que las soldaduras soportarán las condiciones reales de trabajo.
En general, cuanto mayor sea el coste de fabricar un prototipo o más crítico resulte el funcionamiento del producto, mayor será el retorno obtenido mediante simulación. Ahora bien… ¿esto quiere decir que debemos dejar de hacer prototipos? Para nada.
¿El análisis por elementos finitos sustituye a los ensayos físicos?
No. El FEA complementa los ensayos físicos. Nunca los sustituye. Como ya comentamos, la simulación es muy útil para validar el comportamiento del diseño durante las primeras fases del desarrollo. De la misma forma, en muchos sectores sigue siendo necesario realizar ensayos reales para verificar el comportamiento del producto final o cumplir requisitos normativos.
Lo habitual es combinar ambas metodologías:
- La simulación se utiliza para evaluar distintas alternativas de diseño, reducir el número de prototipos y detectar errores de forma temprana.
- Los ensayos físicos sirven para validar el diseño definitivo, obtener certificaciones o comprobar el comportamiento en condiciones reales de funcionamiento.
Este enfoque reduce costes y tiempos de desarrollo, al tiempo que aumenta la confianza en el diseño final.
¿Qué tipos de simulación permite realizar SOLIDWORKS Simulation?
| Tipo de estudio | ¿Qué analiza? |
|---|---|
| Estático | Tensiones y deformaciones |
| Fatiga | Vida útil |
| Frecuencia | Modos propios |
| Pandeo | Estabilidad |
| Térmico | Distribución de temperatura |
| Caída | Impactos |
| No lineal | Grandes deformaciones y contactos |
Descubre la enorme cartera de productos de simulación, tanto de escritorio, como cloud a través de Simulia.
El análisis por elementos finitos (FEA) se ha convertido en una herramienta fundamental para desarrollar productos más seguros, ligeros y fiables. A lo largo de este post hemos visto como con ella conseguiréis reducir tanto los tiempos de desarrollo como el número de prototipos físicos necesarios.
Gracias a soluciones como SOLIDWORKS Simulation, los equipos de ingeniería pueden validar el comportamiento de sus diseños desde las primeras fases del proyecto, detectar problemas antes de fabricar y tomar decisiones basadas en datos, no en suposiciones.
Si estás valorando incorporar la simulación a tu proceso de diseño o necesitas realizar análisis estructurales sin invertir en software, en Easyworks podemos ayudarte. Como distribuidores de SOLIDWORKS y oficina técnica especializada, ofrecemos tanto licencias de SOLIDWORKS Simulation como servicios de simulación adaptados a las necesidades de cada proyecto.
FAQs Análisis por elementos finitos & Simulación
¿Qué es el análisis por elementos finitos (FEA)?
El análisis por elementos finitos (FEA) es una técnica de simulación que permite predecir cómo se comportará una pieza o un ensamblaje cuando esté sometido a cargas, deformaciones, vibraciones o condiciones térmicas. Para ello, divide el modelo CAD en una malla de pequeños elementos sobre los que realiza los cálculos.
¿Para qué sirve un análisis por elementos finitos?
El análisis FEA sirve para validar un diseño antes de fabricar un prototipo físico. Permite detectar problemas como tensiones elevadas, deformaciones excesivas, riesgo de pandeo, fatiga o sobrecalentamiento, ayudando a reducir costes y tiempos de desarrollo.
¿Qué significa FEA?
FEA son las siglas de Finite Element Analysis, traducido al español como análisis por elementos finitos. Es uno de los métodos de simulación más utilizados en ingeniería para analizar el comportamiento estructural, térmico o dinámico de un producto.
¿Cuál es la diferencia entre FEA y simulación?
El análisis por elementos finitos (FEA) es una técnica de simulación numérica. La simulación es un concepto más amplio que engloba distintos tipos de análisis, como estudios estructurales, térmicos, de fluidos o movimiento. El FEA es el método utilizado para resolver muchos de estos problemas.
¿Qué problemas puede detectar un análisis FEA?
Un análisis por elementos finitos permite detectar problemas como:
-Exceso de tensiones.
-Deformaciones excesivas.
-Concentraciones de esfuerzo.
-Riesgo de fatiga.
-Pandeo estructural.
-Vibraciones y resonancia.
-Sobrecalentamiento.
Detectarlos antes de fabricar reduce el riesgo de fallos y retrabajos.
¿Qué información necesito para realizar un análisis por elementos finitos?
Para realizar un análisis FEA es necesario disponer de un modelo CAD, asignar las propiedades del material, definir las cargas y restricciones que actúan sobre la pieza y generar una malla de elementos finitos que permita realizar los cálculos.
¿El análisis por elementos finitos sustituye a los ensayos físicos?
No. El análisis por elementos finitos complementa los ensayos físicos, pero no los sustituye completamente. La simulación permite validar y optimizar el diseño antes de fabricar, mientras que los ensayos reales sirven para verificar el comportamiento final del producto y cumplir requisitos normativos cuando es necesario.
¿Qué productos pueden analizarse mediante FEA?
El análisis por elementos finitos puede aplicarse a una amplia variedad de productos industriales, como estructuras metálicas, maquinaria, piezas de plástico, componentes de chapa, utillajes, recipientes, equipos industriales o uniones soldadas.
¿Qué ventajas ofrece el análisis por elementos finitos frente a fabricar prototipos?
La simulación permite reducir el número de prototipos físicos, disminuir los costes de desarrollo, acortar los plazos de diseño y detectar errores antes de que lleguen a fabricación. Además, facilita comparar diferentes alternativas de diseño sin necesidad de fabricar cada una de ellas.
¿Qué software se utiliza para realizar análisis por elementos finitos?
Existen diferentes programas de simulación basados en el método de los elementos finitos. Uno de los más utilizados en entornos de diseño mecánico es SOLIDWORKS Simulation, que permite realizar análisis estructurales, térmicos, de fatiga, pandeo, frecuencia y otros estudios directamente sobre el modelo CAD.
¿Es necesario ser un experto para utilizar SOLIDWORKS Simulation?
No necesariamente. SOLIDWORKS Simulation está diseñado para integrarse en el entorno de SOLIDWORKS, facilitando que ingenieros y diseñadores puedan realizar estudios de simulación sin necesidad de utilizar software independiente. Para análisis avanzados o proyectos complejos, contar con formación específica o apoyo de especialistas permite obtener resultados más precisos.
¿Cuándo conviene utilizar SOLIDWORKS Simulation?
SOLIDWORKS Simulation resulta especialmente útil cuando se necesita validar un diseño antes de fabricar, optimizar el peso de una pieza, comprobar su resistencia mecánica, reducir el número de prototipos físicos o acelerar el desarrollo de nuevos productos.
