Resumen: La estructura de carpetas de los perfiles de pieza soldada determina cómo SOLIDWORKS organiza y muestra los perfiles en el PropertyManager de Miembro Estructural. Conocer esta estructura permite configurar correctamente bibliotecas basadas en configuraciones o en archivos SLDLFP independientes.

Trabajando con SOLIDWORKS, un aspecto muy infravalorado entre muchos equipos técnicos es la organización de sus perfiles estructurales para piezas soldadas. ¿Porqué? Bueno, una estructura de carpetas bien diseñada facilita la selección de perfiles por parte de los diseñadores. Esto nos ayuda a reducir errores y simplifica mucho el mantenimiento de bibliotecas personalizadas.

Sin embargo, un importante apunte es que la estructura recomendada depende directamente de si el archivo de perfil (.sldlfp) contiene una única geometría o varias configuraciones.

¿Por qué no aparecen mis perfiles de pieza soldada en SOLIDWORKS?

Una causa común está en la estructura de carpetas utilizada para organizar la biblioteca. Cuando configuramos una ruta de perfiles de pieza soldada, SOLIDWORKS interpreta la biblioteca siguiendo una jerarquía:

Estándar
└── Tipo
    └── Archivo .sldlfp

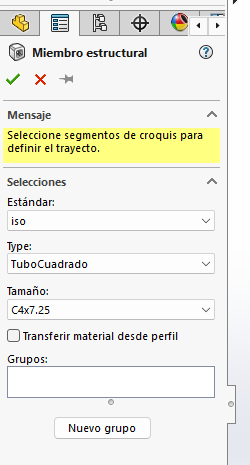

Estos niveles se corresponden posteriormente con los campos que aparecen en el PropertyManager de Miembro Estructural:

Estándar → Tipo → Tamaño

Por ejemplo:

Biblioteca de perfiles
└── ISO
    └── Tubo Cuadrado
        └── TuboCuadrado.sldlfp

SOLIDWORKS interpretará esta estructura como:

Estándar: ISO
Tipo: Tubo Cuadrado
Tamaño: según las configuraciones o el archivo

La forma de gestionar los tamaños dependerá de cómo esté construido el archivo .sldlfp. Como os indicamos al inicio del post, puede darse dos casuísticas. Vamos a verlas.

Si quieres profundizar en la configuración de perfiles de pieza soldada en SOLIDWORKS, puedes consultar también nuestra guía sobre cómo crear y configurar perfiles personalizados.

Dos formas de organizar los perfiles de pieza soldada

Existen dos escenarios habituales para gestionar los tamaños de los perfiles:

1. Un único archivo .sldlfp con diferentes configuraciones.
2. Un archivo .sldlfp independiente para cada tamaño.

Ambas opciones permiten crear una biblioteca funcional, pero la estructura de carpetas debe mantenerse correctamente.

Caso 1: El archivo .sldlfp contiene varias configuraciones

Esta es la opción más recomendable cuando todos los tamaños pertenecen a una misma familia de perfiles.

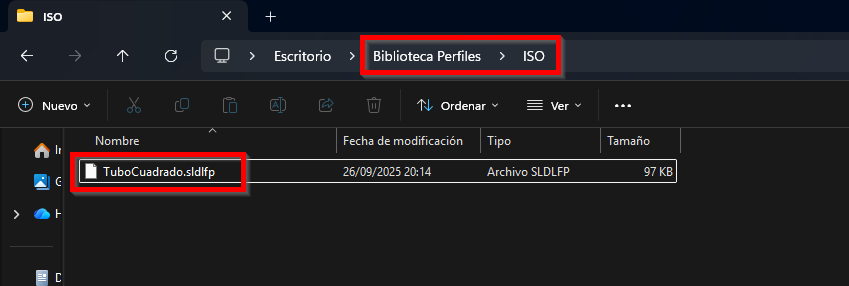

La estructura de carpetas sería la siguiente:

Biblioteca Perfiles
 └── ISO

      └── TuboCuadrado.sldlfp

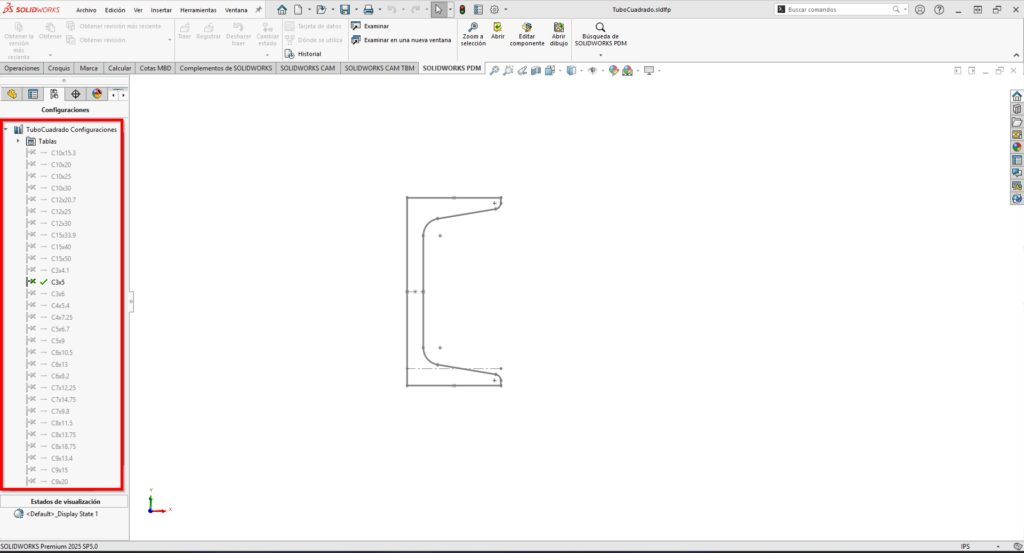

Dentro del archivo TuboCuadrado.sldlfp existirían múltiples configuraciones:

C10x15.3
C10x20
C10x25

C10x30
C12x20.7
...

En SOLIDWORKS se traduce en:

Estándar: ISO

Tipo: Tubo Cuadrado

Tamaño:
- C10x15.3
- C10x20
- C10x25
- C10x30

CASO 2: El archivo .sldlfp no contiene configuraciones

Cuando cada perfil se almacena como un archivo independiente, SOLIDWORKS utiliza el nombre del archivo como tamaño.

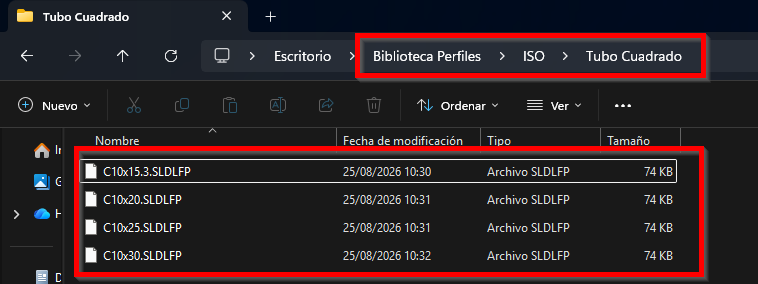

La estructura de carpetas sería la siguiente:

Biblioteca Perfiles
 └── ISO
      └── Tubo Cuadrado
           ├── C10x15.3.sldlfp
           ├── C10x20.sldlfp
           ├── C10x25.sldlfp
           └── C10x30.sldlfp

En SOLIDWORKS se traduce en:

Estándar: ISO

Tipo: Tubo Cuadrado

Tamaño:
- C10x15.3
- C10x20
- C10x25
- C10x30

¿Dónde se configura la carpeta de perfiles de pieza soldada en SOLIDWORKS?

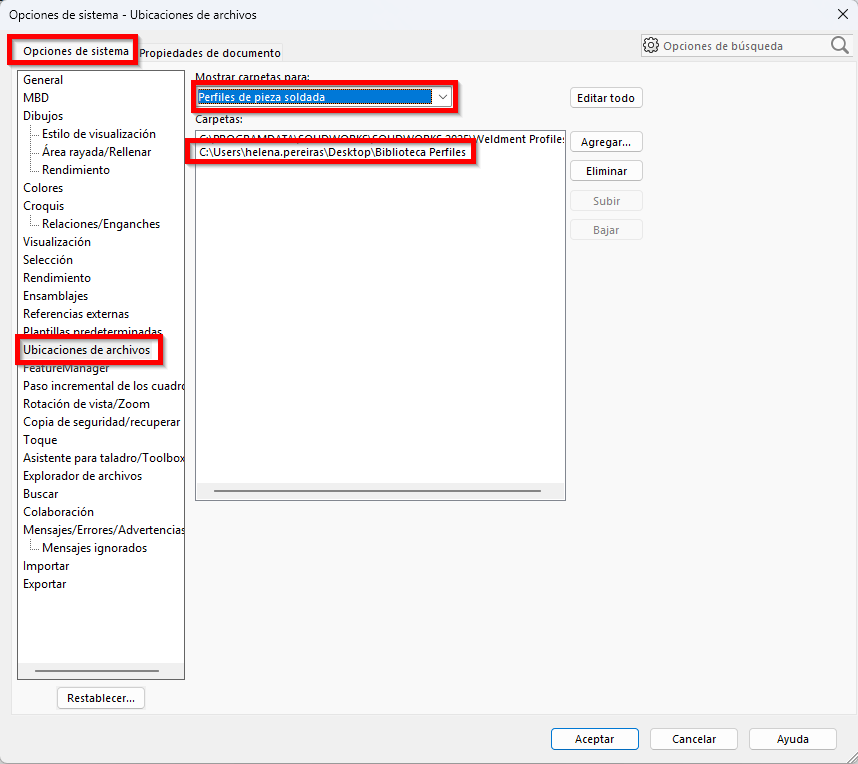

Independientemente del método utilizado, es necesario indicar a SOLIDWORKS dónde se encuentra la biblioteca de perfiles. Puedes hacerlo desde Opciones de Sistema → Ubicaciones de archivo → Perfiles de pieza soldada

Aquí debes añadir la ruta a la carpeta que contiene la estructura de tu biblioteca:

Una vez configurada esta ubicación, SOLIDWORKS podrá utilizar los perfiles al crear miembros estructurales.

Un error habitual al organizar perfiles

Uno de los errores más comunes consiste en crear una carpeta adicional para cada tamaño. Por ejemplo:

ISO
└── Tubo Cuadrado
    ├── 20x20x2
    │   └── Perfil.sldlfp
    ├── 25x25x2
    │   └── Perfil.sldlfp
    └── 30x30x2
        └── Perfil.sldlfp

Esta estructura añade un nivel que SOLIDWORKS no interpreta como parte de la jerarquía estándar de los perfiles. Como resultado, es probable que nuestros perfiles no aparezcan correctamente en la lista de selección de Miembro Estructural.

Como ya os indicamos, la estructura debe mantenerse en los niveles que SOLIDWORKS espera:

Estándar
└── Tipo
    └── Perfil .sldlfp

Los diferentes tamaños deben gestionarse mediante configuraciones dentro del archivo o mediante archivos .sldlfp independientes.

Buenas prácticas para mantener tu biblioteca de perfiles

Una biblioteca de perfiles personalizada debería ser sencilla de mantener y de utilizar por todo el equipo. Ahí os dejo una batería de consejos, a ver si os son de utilidad 🙂

• Mantén una estructura homogénea para todas las familias de perfiles.
• Evita niveles adicionales de carpetas para los tamaños.
• Utiliza nombres claros y consistentes.
• Decide desde el principio si los tamaños se gestionarán mediante configuraciones o archivos independientes.
• Centraliza la ubicación de la biblioteca cuando varios usuarios necesiten acceder a los mismos perfiles.
• Revisa periódicamente los perfiles personalizados para evitar duplicados o estructuras inconsistentes.

Una biblioteca bien organizada no solo facilita la selección de perfiles. También reduce el trabajo de mantenimiento cuando se incorporan nuevos tamaños o familias de perfiles.
