Hoy vamos a ver las herramientas de visibilidad que tenéis disponibles en SOLIDWORKS Composer. Éstas son especialmente útiles cuando trabajamos con ensamblajes complejos. En estos casos, no siempre es necesario mostrar todos los componentes al mismo tiempo. Ocultar determinadas piezas, destacar un componente concreto o mostrar el resto del modelo en modo fantasma permite crear una documentación técnica mucho más clara.

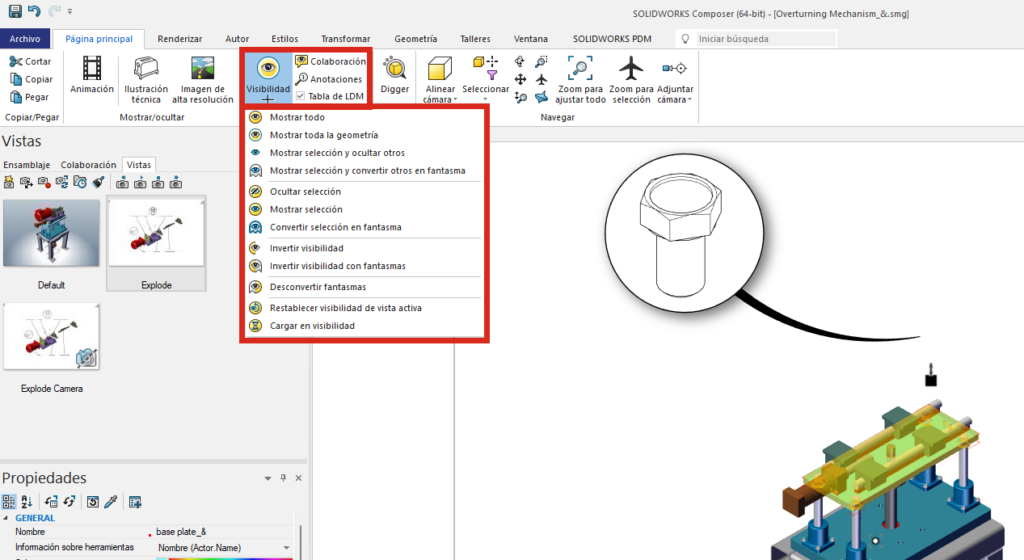

Las herramientas de visibilidad en SOLIDWORKS Composer, disponibles en la pestaña Página principal, permiten controlar rápidamente cómo se muestran los diferentes actores del modelo. Tal como se muestra en esta imagen:

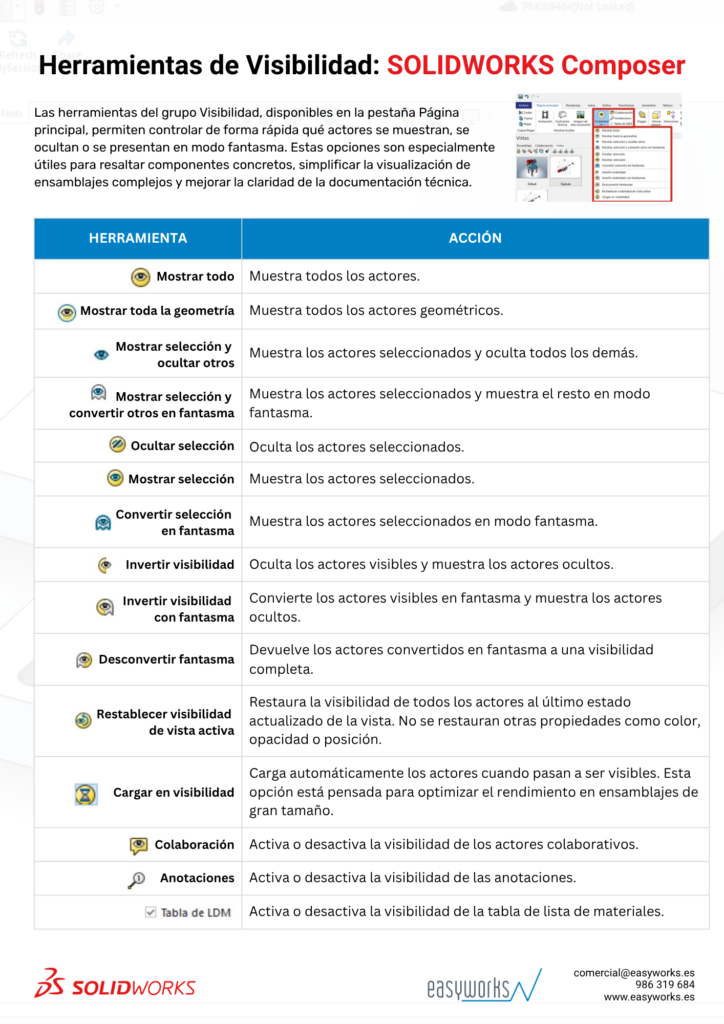

A continuación, recopilamos las principales opciones disponibles y su función. En una infografía y posteriormente en una tabla del blog 🙂

Tabla: Herramientas de Visibilidad en SOLIDWORKS Composer

Herramienta	Acción
Mostrar todo	Muestra todos los actores.
Mostrar toda la geometría	Muestra todos los actores geométricos.
Mostrar selección y ocultar otros	Muestra los actores seleccionados y oculta todos los demás.
Mostrar selección y convertir otros en fantasma	Muestra los actores seleccionados y muestra el resto en modo fantasma.
Ocultar selección	Oculta los actores seleccionados.
Mostrar selección	Muestra los actores seleccionados.
Convertir selección en fantasma	Muestra los actores seleccionados en modo fantasma.
Invertir visibilidad	Oculta los actores visibles y muestra los actores ocultos.
Invertir visibilidad con fantasma	Convierte los actores visibles en fantasma y muestra los actores ocultos.
Desconvertir fantasma	Devuelve los actores convertidos en fantasma a una visibilidad completa.
Restablecer visibilidad de vista activa	Restaura la visibilidad de todos los actores al último estado actualizado de la vista. No se restauran otras propiedades como color, opacidad o posición.
Cargar en visibilidad	Carga automáticamente los actores cuando pasan a ser visibles. Esta opción está pensada para optimizar el rendimiento en ensamblajes de gran tamaño.
Colaboración	Activa o desactiva la visibilidad de los actores colaborativos.
Anotaciones	Activa o desactiva la visibilidad de las anotaciones.
Tabla de LDM	Activa o desactiva la visibilidad de la tabla de lista de materiales.
