desinstalación completa de solidworks

6 pasos para desinstalar SOLIDWORKS correctamente

Si tienes la necesidad de desinstalar tu SOLIDWORKS, bien porque deseas volver a instalarlo o bien porque cambias de ordenador, antes de comenzar la desinstalación ten en cuenta:

IMPORTANTE Tienes que tener derechos de administrador LOCAL en tu ordenador, no sólo de dominio.
IMPORTANTE Desactiva el control de cuenta de usuario

– Windows 7:
a. Haz clic en la barra de búsqueda y teclea UAC (user account controls)
b. Selecciona con el slider «No notificarme nunca» en la parte inferior
c. Haz clic en Aceptar y reinicia el ordenador
– Windows 8:
a. Haz clic en el logo de windows en el teclado
b. Teclea UAC en la búsqueda
c. Selecciona «Configuración» debajo de la barra de búsqueda a la derecha
d. Selecciona «Cambiar configuración de control de cuenta de usuario»
e. Selecciona con el slider «No notificarme nunca» en la parte inferior
f. Haz clic en Aceptar y reinicia el ordenador

IMPORTANTE Desactiva cualquier antivirus y antispyware que tengas instalado. Si no se puede desactivar del todo, desactiva la opción de protección en línea. En algunos casos puede ser necesario desintalar por completo el antivirus, como el caso de BitDefender.

Desinstalación de productos

Cuando accedemos al «Panel de Control» de Windows, y seleccionamos Desinstalar o cambiar un programa, buscamos el software de SOLIDWORKS y se abrirá el gestor de instalación de SOLIDWORKS.

La desinstalación estándar elimina archivos de programa y carpetas de un producto SOLIDWORKS. Por defecto, todos los productos para la versión seleccionada se especifican para una desinstalación estándar.

Una desinstalación personalizada elimina uno o varios de estos elementos: Archivos de programa y carpetas, claves de registro y carpetas de datos (como por ejemplo SOLIDWORKS Toolbox), archivos y carpetas de la ubicación de la descarga original.

Una desinstalación completa elimina los directorios de instalación, las claves de registro y las carpetas de datos.

En este caso utilizaremos una desinstalación personalizada.
Para desinstalar un producto:

• 1. En la pantalla de Bienveindo, asegúrate de que todos los productos estén seleccionados (los add-on como eDrawings, PDM/Works, DWGEditor, 2D Editor, etc.), además de las versiones anteriores de SOLIDWORKS como la que estás utilizando actualmente. Si desinstalas todos los productos, también se desinstalará el Gestor de instalación de Solidworks.
Desactiva los productos que no quieras quitar. Si conservas algún producto, el Gestor de instalación de SolidWorks no se eliminará.

• 2. En opciones avanzadas, haz clic en el enlace de «Cambiar» a la derecha

• 3. Haz clic derecho sobre la barra superior, en el título, en el gestor de instalación > Niveles de registro de instalación > Crear archivos de registro de Windows Installer

desinstalación completa de SOLIDWORKS

• 4. Haces clic en «Regresar a Resumen»

• 5. Clic en «Quitar elementos»

• 6. Volvemos al Panel de Control de Windows y en «Programas y características» desinstalamos estos programas prerrequisitos de Windows en este orden:
a. Todos los Microsoft Visual C++ 2005
b. Todos los Microsoft Visual C++ 2008
c. Todos losMicrosoft Visual C++ 2010
d. Todos los Microsoft Visual C++ 2012
e. Microsoft Visual Studio 2005 Remote Debugger
f. Microsoft Visual Studio 2005 Tools for Applications

Para SOLIDWORKS 2013 y posteriores: Desinstala el Visual Basic 7.1

a. Abre Símbolo de sistema (Command Prompt) escribiendo en el buscado del Inicio de Windows «Simbolo de sistema»
b. Clic derecho y «Ejecutar como administrador»
c. Escribe msiexec.exe /X{90120064-0070-0000-0000-4000000FF1CE}

Y por último, también eliminamos estos prerrequisitos del panel de control:

a. Microsoft Office 2003 Web Components
b. Microsoft .NET Framework 4.5.1
c. Microsoft .NET Framework 4 Extended
d. Microsoft .NET Framework 4 Client Profile
e. Bonjour

Si falla la desinstalación puede ser por diversas razones. Por ejemplo, una muy común, es que la carpeta de archivos de programas para la instalación de SOLIDWORKS sea borrada manualmente antes de desinstalar de Panel de Control. Windows piensa que todavía está instalado pero será incapaz de encontrar los archivos para borrar.

RECOMENDACIÓN: Una herramienta muy buena para borrar una instalación fallida es Microsoft Uninstall Utility.  Puede tardar mucho en arreglar los problemas (incluso horas), pero nos aseguramos de que se desinstale correctamente. Más información en la web de Windows Support

Esperamos que haya sido de ayuda, si tenéis alguna duda, dejadnos vuestros comentarios. ¡Gracias!

ventajas de integrar el diseño electrico

El ovillo: Las limitaciones de los esquemas de diseño eléctrico tradicional

¿Qué es un ovillo en diseño eléctrico?

Cuando alguien menciona la palabra «ovillo», seguro que a muchos de vosotros lo asociará a alguien tejiendo un jersey, o quizás a un gato jugando con un ovillo de lana o a un niño haciendo volar una cometa. Sin embargo, para los diseñadores de sistemas eléctricos, el temido «ovillo» representa el principal método de trazado de cables en un prototipo de un ensamblaje. Y siempre va junto a «la cinta métrica».

Para realizar el método de trazado de cables, se tira una cuerda de una conexión a otra, se mide la longitud de la cuerda con una cinta métrica, comprobando que en el recorrido no se expone el hilo o cable a fuentes de calor u otras fuentes que puedan provocar daños, y, a continuación, se documenta la longitud y el trayecto de la cuerda.

Este método de trazado es llamado «ovillo» y es representativo del modo en que muchos fabricantes consideran el diseño de sistemas eléctricos como elemento secundario, y sirve de símbolo metafórico de la estrechez de miras y de las limitaciones
que suponen los enfoques tradicionales de diseño de sistemas eléctricos.

Más que un componente secundario

ventajas de integrar el diseño electricoEs muy importante que empecemos a darle al diseño eléctrico la misma atención y consideración que al diseño mecánico.  Si nosotros lo consideramos como una simple fase final del proceso, el diseño eléctrico no integrado se convierte en una consideración de última hora y sus limitaciones, o las posibilidades de mejora de la productividad, pasan desapercibidas.

¡OJO! Si eres seguidor de nuestro blog, ya te habrás dado cuenta que nosotros consideramos al diseño eléctrico mucho más que una pequeña parte del proceso de diseño.

Ofrece toda una serie de oportunidades para mejorar los flujos de trabajo que impulsan la innovación a través de la colaboración, la automatización mediante la digitalización y la calidad basada en la precisión. Al integrar el diseño eléctrico y mecánico en una única plataforma 3D, estas oportunidades de mejora se hacen evidentes. En vez de tener a los diseñadores eléctricos jugando con un ovillo, podrían estar comunicándose de manera clara y colaborativa mediante 3D.

¿Cuáles son las limitaciones de los esquemas eléctricos tradicionales?

Retrasa la respuesta rápida a las exigencias del cliente o del mercado

diseño eléctrico tradicional

Armario eléctrico de GLSV: renderizado explosionado – Foto de Solidworks Corp.

Las necesidades de los clientes, y del mercado en sí, cambian constantemente. Para poder adaptarnos a esos cambios, los fabricantes necesitamos herramientas eficaces y adaptadas a la nueva demanda. Los enfoques de diseño eléctrico 2D no integrados obstaculizan la capacidad de la empresa para responder rápidamente a las nuevas tendencias de la industria y a las necesidades del mercado.

Por ejemplo, la mayoría de los fabricantes se esfuerza por reducir el tamaño de los sistemas eléctricos a fin de ahorrar espacio en planta y consumir menos material. Sin embargo, los diseñadores de sistemas eléctricos deben ser capaces de encontrar un equilibrio entre estas y otras exigencias para facilitar el acceso al panel de control, el mantenimiento y la operabilidad.

Así, necesitan herramientas de diseño 3D integradas que les permitan dimensionar correctamente los sistemas y componentes a fin de satisfacer necesidades potencialmente conflictivas.



Frena la colaboración entre los diseñadores eléctricos y mecánicos

Trabajar en una aplicación de diseño eléctrico aislada dificulta la colaboración entre los diseñadores eléctricos y mecánicos. Esta colaboración no solo puede prevenir la aparición de errores de diseño y problemas de rendimiento en el proceso de desarrollo, sino que, además, puede servir de base a la innovación y a la mejora de productos.

Dado que los diseñadores eléctricos y mecánicos trabajan en plataformas de diseño separadas, hablan un idioma distinto, lo que deja poco espacio para un desarrollo profesional multidisciplinar. En lugar de trabajar juntos para producir un diseño colaborativo que satisfaga los requisitos eléctricos y mecánicos, la mayoría de los diseñadores crea diseños totalmente independientes que más tarde se combinan de manera improvisada durante la fase de producción.

Nosotros os invitamos a cambiar esa perspectiva y unir a ambos departamentos. Así, el diseñador del sistema eléctrico puede preguntar cuál es la cantidad de espacio disponible en una carcasa para el sistema eléctrico, o un diseñador mecánico podría preguntar cómo será de grande el panel de control. El hecho de que trabajen en programas diferentes dificulta la colaboración, que es esencial para optimizar los diseños electromecánicos, por eso SOLIDWORKS Electrical puede ser tan potente, es la UNIÓN de ambos departamentos.

La falta de colaboración suprime las eficiencias en el flujo de trabajo e implica desventajas

Célula robotizada de CNC Solutions creada con Solidworks Electrical – Foto de Solidworks Corp.

Cuando los diseñadores mecánicos y eléctricos trabajan con diferentes paquetes de diseño, la falta de integración de los datos da lugar a toda una serie de desafíos y cuellos de botella en los flujos de trabajo como consecuencia de la necesidad de compatibilizar dos tipos de datos de diseño diferentes en los procesos posteriores.

La generación de diferentes LDM, listas de cortes y documentación para la producción de ensamblajes eléctricos y mecánicos se traduce en una duplicación de esfuerzos de apoyo a otras funciones, ya sea en el ámbito de la adquisición,
planificación de la producción o fabricación y montaje.

Además de retrasar el tiempo de comercialización y de aumentar los costes y la probabilidad de errores, el uso de sistemas de diseño independientes, no integrados, puede alimentar prejuicios frente a nuevas ideas y formas de hacer las cosas, y reforzar un exceso de confianza en los enfoques existentes, lo que constituye un obstáculo a la innovación y a la eficiencia en los flujos de trabajo en el desarrollo de productos.

cómo crear un cuadro delimitador en solidworks

4 pasos para obtener el volumen de una pieza y delimitarla

Para obtener el volumen de una pieza y así poder delimitarla, crearemos un cuadro delimitador.

Cuadro delimitador ¿Qué es?

Un cuadro delimitador, es un croquis 3D generado automáticamente por SOLIDWORKS, que nos permite obtener de forma directa la longitud, ancho, fondo y volumen de la pieza sobre la que es aplicado.

SOLIDWORKS 2017 Y ANTERIORES

La opción de cuadro delimitador en estas versiones, sólo es aplicable para elementos de la lista de cortes. Es decir, su aplicación se reduce a pieza soldada y chapa metálica.

Una vez creada la estructura de pieza soldada, o las diferentes chapas metálicas que compongan el sólido multicuerpo, los pasos a seguir para crear un cuadro delimitador son:

1) Desplegar la lista de cortes en el árbol de operaciones

2) Seleccionar la o las carpetas de los cortes sobre los que desee aplicar la operación

3) Clic derecho sobre ellos

4) Seleccionar la opción de «Crear cuadro delimitador»

Después de su creación, si desplegamos una de las carpetas sobre las que se ha creado el cuadro, veremos que aparece un croquis 3D. Si visualizamos dicho croquis podremos apreciar que éste, envuelve perfectamente el sólido en cuestión.

Pero el verdadero potencial de este cuadro, es que al acceder a las propiedades de estos cortes, dispondremos del Grosor, Ancho, Longitud y Volumen del sólido en cuestión. Pudiendo emplear estas propiedades a nuestro antojo para listas de materiales, etc.



SOLIDWORKS 2018

Una de las grandes novedades anunciadas con SOLIDWORKS 2018, es la posibilidad de crear un cuadro delimitador tanto a sólidos muticuerpo como a piezas.

A mayores de los visto en la versión 2017, en esta nueva versión la herramienta cuadro delimitador está disponible desde el menú de Geometría de referencia.

Al activar la herramienta podemos ver que nos ofrece, grosso modo, dos opciones:

– Menor ajuste: el cual nos proporciona un cuadro delimitador del menor volumen posible.

– Plano personalizado: que nos permite alinear el cuadro con la cara que mejor se adapte a nuestras intenciones



Una vez creado el cuadro, podremos editarlo, suprimirlo o eliminarlo como cualquier otra operación desde el árbol de operaciones.



Y además dispondremos de las propiedades que este cuadro nos ofrece en las propiedades personalizadas de la pieza en la pestaña específica de cada configuración.

diseño eléctrico

WEBINAR: ¿Necesitas reducir el volumen de desechos de electricidad?

Aquí te dejamos la webinar. No te olvides de poner la configuración del vídeo de Youtube a 1080p HD para ver el vídeo en alta calidad. Por favor, si tienes alguna duda, escríbenos a soporte@easyworks.es


Si crees que tu departamento eléctrico necesita una ayuda para reducir el volumen de desechos que se generan, entonces no te pierdas esta webinar, te contaremos más sobre la herramienta que podría solucionarlo: SOLIDWORKS Electrical.

Webinar de SOLIDWORKS Electrical

¡Puedes verla en cualquier momento!

Aunque la webinar transcurrió el pasado miércoles 21 de marzo de 2018, a las 10:30 de la mañana (hora de Península Ibérica- CET), te invitamos a que sigas disfrutando de nuestras webinars gratuitas y completes el formulario de más arriba para poder verla.

Hablamos de manera muy sencilla y clara sobre qué es Electrical, sus principales funcionalidades, sus ventajas e intentaremos resolver todas las dudas que os surjan.



Solidworks electrical

5 maneras de reutilizar datos y diseños en SOLIDWORKS Electrical – Parte 3

Serie de posts:
Reutilizar datos y diseños en SOLIDWORKS Electrical – Parte 1
Reutilizar datos y diseños en SOLIDWORKS Electrical – Parte 2
A continuación veremos la parte 3.
Para resumir, ya hemos visto los siguientes temas:

  1. Macros
  2. Macros de proyectos
  3. Duplicar proyectos
  4. Crear «instantáneas» o Snapshots
  5. Pegado especial

4. Crear «instantáneas» o Snapshots:

Cuando trabajamos en un proyecto y queremos guardarlo en algún nivel, podemos hacerlo con la función de Snapshots o instantáneas. Cada vez que revisemos el diseño podemos pedirle a SOLIDWORKS Electrical que tome una instantánea del proyecto real antes de continuar trabajando. Esas instantáneas se guardan como proyectos que pueden ser reutilizados en otros cuando sea necesario.

Veamos como es de fácil tomar un snapshot o instantánea en nuestro proyecto eléctrico:

Si queremos que se cree una instantánea después de cada revisión, podemos marcarlo en el check. En el caso anterior se creó manualmente.

5. Pegado especial:

Estamos llegando al final de esta serie de posts sobre cómo reutilizar datos y diseños en SOLIDWORKS Electrical.

En este último apartado os comentaremos que también tenéis la opción de copiar y pegar de forma convencional, pero SOLIDWORKS va un paso más allá, ya que además puede ayudar a pegar los elementos copiados como «pegado especial» (paste special). Podemos copiar cualquier símbolo o circuito simplemente con las teclas CTRL + C y hacer clic con el botón derecho para encontrar ese pegado especial. Recuerda que este paso no es necesario para las macros, ya que arrastrando la macro dentro de la hoja ya estaría (mira este post en el que hemos hablado de macros)

Podemos asociar cables, ubicaciones, símbolos desde el circuito copiado hacia los componentes, cables, ubicaciones en nuestros proyectos.

Cuando presionemos el botón de «Siguiente» podremos asociar el componentes existente, cables o ubicaciones en los elementos copiados al proyecto existente.

Y hasta aquí esta serie de posts sobre SOLIDWORKS Electrical. Esperamos que haya sido de ayuda y si tenéis alguna duda o aportación, nos encantaría que nos dejarais un comentario.

Y si también te interesa, tenemos formación especializada para Electrical Schematic.



7 pasos para cambiar el formato de hoja de un plano ya creado

Hoy vamos con un tutorial sobre cómo hacer para cambiar el formato de hoja de un plano que ya está creado en SOLIDWORKS.

1-Abrir el archivo de dibujo de SOLIDWORKS que se desea actualizar

2-Hacer clic derecho en la pestaña de la hoja en cuestión, y seleccionar Propiedades. En nuestro ejemplo, esta pestaña se llama “Hoja1

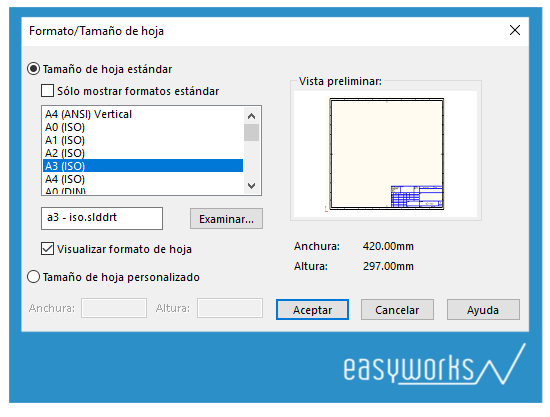

3-Seleccionar el nuevo formato de hoja de la lista de formatos disponibles. Si tu formato no aparece en la lista, haz clic en Examinar.



4- Abre la ruta donde están tus formatos de hoja, selecciona el que desees, y haz clic en Abrir.

5-A continuación haz clic en Aplicar cambios.

6- Recoloca las vistas si es necesario.

7- Por último, si procede, modifica la escala de hoja y guarda el archivo.

Easytip

¿Te ha sucedido que tu formato de hoja no aparecía en el paso 3?

No te preocupes, te explicamos qué hacer para que aparezca.

  • Herramientas -> Opciones -> Opciones de sistema -> Ubicaciones de archivo.
  • En el desplegable busca Formatos de hoja

3- Haz clic en Agregar…

4- Viaja hasta la carpeta que contiene tus formatos de hoja, y haz clic en Seleccionar carpeta, elígela y haz clic en Aceptar

6- Vuelve a las propiedades de la hoja de tu dibujo

7- Desmarca la opción Sólo mostrar formato estándar

8- Listo!! Ya deberías poder seleccionar tu formato de hoja sin necesidad de explorar tu equipo.

Solidworks electrical

3 maneras de reutilizar datos y diseños en SOLIDWORKS Electrical – PARTE 2

Serie de posts:
Reutilizar datos y diseños en SOLIDWORKS Electrical – Parte 1
Este post es: Reutilizar datos y diseños en SOLIDWORKS Electrical – Parte 2
Reutilizar datos y diseños en SOLIDWORKS Electrical – Parte 3

Técnicas de reutilización de datos

Ya hemos visto las técnicas de reutilización de macros y macros de proyectos. Ahora veremos las tres siguientes:

  1. Macros
  2. Macros de proyectos
  3. Duplicar proyectos
  4. Crear “instantáneas” o Snapshots
  5. Pegado especial

3. Duplicar proyectos:

Otra herramienta importante es el poder duplicar proyectos. Podemos copiar un proyecto entero y sus configuraciones y renombrarlo. Aparecerá en el Project Manager y se podrá abrir para modificarle lo que necesites. Veamos todo el procesos en estas fotos a continuación cortesía del blog de SOLIDWORKS.

Como veis, no es una macro, sino un nuevo proyecto con otro nombre:

Solidworks electrical

3 maneras de reutilizar datos y diseños en SOLIDWORKS Electrical – Parte 1

Hoy comenzamos una serie de posts en los que hablaremos de SOLIDWORKS Electrical. Si trabajáis en distintos proyectos eléctricos, quizás para diferentes clientes, la reutilización de datos y de diseños puede ser un requerimiento esencial para automatizar y agilizar los trabajos.

Serie de posts:
Reutilizar datos y diseños en SOLIDWORKS Electrical – Parte 1
Reutilizar datos y diseños en SOLIDWORKS Electrical – Parte 2
Reutilizar datos y diseños en SOLIDWORKS Electrical – Parte 3

En diseños eléctricos se diseñan circuitos que pueden ser utilizados por completo en otros proyectos o simplemente con algunos cambios. Lo que muchos diseñadores suelen hacer es guardar el proyecto en un determinado punto o nivel y seguir diseñando, y cuando quieren crear un nuevo diseño, lo vuelven a abrir y crean su nuevo diseño o le cambian lo que necesiten.

Esto es un copia-pega muy rudimentario, pero hoy os vamos a enseñar cómo automatizar ese trabajo y hacerlo mucho más fácil e inteligente.

Técnicas de reutilización de datos

Aquí van algunas de las técnicas de reutilización de diseños y datos que SOLIDWORKS Electrical ofrece:

  1. Macros
  2. Macros de proyectos
  3. Duplicar proyectos
  4. Crear «instantáneas» o Snapshots
  5. Pegado especial

1. Macros:

Esta intuitiva herramienta permite seleccionar un circuito o subcircuito completo y usarlo en el resto de hojas de diseño del mismo proyecto. Simplemente con arrastrar y soltar, los subcircuitos se guardan en la paleta de macros en la parte derecha de la pantalla (al nivel de proyectos). Puedes crear diferentes grupos y las macros pueden ser guardadas tanto a nivel de aplicación como de proyecto. Ahora bien, cuando quieras usarlas en otra de tus hojas de diseño, simplemente vuelves a arrastrar y soltar la macro sobre la hoja.

2. Macros de proyecto:

Si lo que quieres es guardar todo el proyecto (con sus hojas de diseño y configuraciones) como una macro, utiliza la función «Crear una macro de proyecto» y luego, cuando quieras agregar tu macro a cualquier otro proyecto nuevo, simplemente haz clic en «insertar macro de proyecto».

Las marcas de componentes se actualizarán automáticamente ya que también se pegan las opciones y rutas especiales y todas las hojas de dibujo vienen con nuevos números de documentos.

Proyecto de macro en solidworks electrical

Crear macro de proyecto

Nombrar y guardar proyecto

Insertar macro de proyecto

Al insertar la macro de proyecto no solo trae el circuito o subcircuito, trae todas las hojas de diseño del proyecto.

Selecciona la macro a insertar

Hojas de diseño que se agregan al proyecto

En cuanto las hojas se agreguen al proyecto en marcha, las marcas y rutas se actualizan automáticamente

Las marcas se actualizan automáticamente en las hojas de la macro de proyecto

Fotos cortesía de CAD Microsolutions

¡No te pierdas el siguiente post sobre el resto de técnicas de reutilización de datos!

Crear formatos de hoja en SOLIDWORKS – Parte 3

En esta entrada, continuaremos con el trabajo que habíamos iniciado en Crear formatos de hoja en SOLIDWORKS – Parte 1 y Parte 2

En nuestra última entrada habíamos creado nuestro cajetín e introducido el logotipo. En este nuevo post, nos centraremos en dos tareas muy sencillas pero que harán que nuestro cajetín sea “inteligente”.

Crear un cajetín «inteligente»

El primer paso a realizar es insertar una vista de un modelo cualquiera. Una vez hecho esto hacemos clic derecho sobre hoja y entramos en el modo de edición del formato de hoja:

crear formatos de hoja en SOLIDWORKS

A continuación, y con la ayuda de la herramienta Nota, introduciremos los títulos de cada apartado de nuestro cajetín. La herramienta Nota pueden encontrarla en la barra de herramientas de Anotación, o desde el menú Insertar -> Anotaciones -> Nota.

Cuando estés introduciendo los diferentes títulos deberás configurar el tanto el formato de texto como su posición. Es un proceso muy sencillo e intuitivo que deberás repetir para cada uno de los títulos.

agregar nota en cajetín

Una vez finalices el trabajo con los títulos, toca vincular las propiedades. Para esto el proceso es el que sigue:

1-Insertar una Nota en la zona que corresponda

2-Configura el formato de texto antes de nada

3-Hacer clic en el icono de Vincular a propiedad y te aparecerá una ventana emergente

insertar una nota y vincular propiedades

vincular a propiedad en solidworks

4-En el menú emergente seleccionar la opción Modelo encontrado aquí, y dentro del primer desplegable, la opción Componente seleccionado u otra vista de dibujo.

utilizar propiedades personalizadas en vincular a propiedad

5-En el segundo menú desplegable deberás seleccionar la propiedad que sea de tu interés en cada caso.

Vincular a propiedad en formatos de hoja

Este proceso deberás repetirlo para cada una de las propiedades que necesites introducir en tu plano.

Ten en cuenta que estas propiedades son las propiedades personalizadas del modelo que esté en el plano, por lo que deberás utilizar una plantilla de pieza con todas las propiedades que necesites para que puedan ser vinculadas correctamente.

El último paso a realizar es guardar tu formato de dibujo. Para ello debes hacer lo siguiente:

Archivo -> Guardar formato de hoja… En el menú que emerge, selecciona la ruta donde quieras almacenar tus formatos de hoja y listo! Ya estás preparado para trabajar un poco más rápido!

Si en algún momento necesitas modificar tu formato de hoja, es muy sencillo. Crea un plano con dicho formato, modifícalo a tu antojo y sobrescribe el que ya tenías creado. A continuación te dejamos un vídeo explicativo. Observa cómo al introducir la vista del modelo, el cajetín se rellena automáticamente ya que las propiedades están vinculadas a los textos introducidos:

Fácil ¿verdad? Pues anímate a probar y déjanos tus comentarios o dudas más abajo.


SERIE de Posts relacionados:

Crear formatos de hoja – (Parte 1)
Crear formatos de hoja – ¿Cómo añadir un cajetín y un logotipo a mi hoja? (Parte 2)
Crear formatos de hoja – Cajetín inteligente (Parte 3)

configurar solidworks rendimiento

5 pasos para configurar SOLIDWORKS y mejorar el rendimiento

Opciones de sistema de SOLIDWORKS

Para mejorar el rendimiento cuando trabajas con SOLIDWORKS CAD, una de las opciones que puedes hacer es echar un vistazo a la configuración propia del software para intentar optimizarla.

Veamos algunas de estas configuraciones en concreto en las opciones de sistema:

General

Si accedemos a Herramientas > Opciones, entraremos en las opciones del sistema y en el que encontraremos la primera opción: «General».

Aquí podrás desactivar las opciones que os marcamos más abajo, aunque la ganancia no será muy grande. Además, si realmente nos vemos obligados a cambiar estas configuraciones para que SOLIDWORKS funcione, lo ideal es considerar tener un sistema de más capacidad.

mejorar rendimiento de SOLIDWORKS

Por otro lado, en esta misma ventana sí que hay dos opciones que supondrán un gran impacto en el rendimiento:

  • Activar FeatureXpert intenta reparar errores automáticamente para que los componentes se carguen correctamente. Esta opción puede afectar al rendimiento, pero también es muy útil, ya que puede reconocer y reparar errores que deberían corregirse manualmente. Aunque estamos hablando de errores de reconstrucción, debe tenerse en cuenta que pueden tener un efecto significativo en el rendimiento. Los errores de reconstrucción deben ser atendidos en cuanto ocurren.
  • Activar barra de bloqueo puede usarse para excluir  características de las reconstrucciones, lo que a su vez puede mejorar el rendimiento.

Cuando un error de reconstrucción sucede, SOLIDWORKS:

  • Detiene la reconstrucción, permitiendo al usuario corregir los errores;
  • Solicita al usuario que se detenga y reconstruya para poder abordar el error o
  • Continúa la reconstrucción sin preguntar al usuario.

Como hemos dicho, los avisos de errores de reconstrucción pueden provocar ralentizaciones. Una buena opción es hacer que SOLIDWORKS te avise y tú decidas si enmendar el error o continuar con el siguiente error.

Dibujos

Los Dibujos pueden cargar de más la GPU y consumir mucha RAM. Si vamos a las opciones Dibujos > Rendimiento, podemos quitar las selecciones que haya, ya que:

  • Deseleccionando “Visualizar contenido de la vista de dibujo al arrastrar” reducirá la carga en la GPU mostrando sólo el cuadro delimitador de la vista cuando una se arrastra.
  • “Permitir actualización automática al abrir los dibujos” lo que hace es actualizar el dibujo en cuanto se abre. Si quitamos esta selección, el dibujo se abrirá más rápido,  pero necesitarás una reconstrucción posterior para actualizar el dibujo.
  • Por último, si quitamos la selección de «Guardar datos de triangulación para dibujos con vistas sombreadas y en calidad de borrador» reduciremos el tamaño del archivo ya que no guardará esos datos de triangulación. Nos saldrá un aviso para que lo tengamos en cuenta: «Si se desactiva esta opción, los datos triangulados no se guardarán con los dibujos que tengan vistas sombreadas y/o en calidad de borrador. Es posible que esto impida que estos dibujos se puedan ver utilizando el visor de SOLIDWORKS o eDrawings.»

Estilo de visualización

En esta otra opción de dibujos, podemos seleccionar «calidad de borrador» para incrementar el rendimiento mientras trabajamos con dibujos complejos como grandes ensamblajes. Sin embargo, uno de los puntos negativos es que esta opción puede hacer que la calidad de impresión empeore y que haga más difícil seleccionar las aristas de los dibujos.

opciones de solidworks para mejorar rendimiento

Visualizar/Selección

Dentro de esta opción tenemos «transparencia de ensamblaje para edición en contexto». Esta es una de las opciones que significará un gran cambio en el rendimiento. Esta opción solo afecta a los componentes que no están siendo editados. Si cambiamos la transparencia a ensamblaje OPACO ofrecerá una mejora considerable.

configurar solidworks para mejorar el rendimiento

Rendimiento

Como es lógico, en esta pestaña es donde encontraremos la mayoría de las configuraciones de rendimiento que se pueden aplicar. Veamos más detalles sobre sus opciones:

  • «Verificar al reconstruir (activar verificación de sólidos avanzada)» ofrece otro nivel de corrección de errores. Si desmarcamos esta opción mejorará el rendimiento, pero lo cierto es que esta comprobación de SOLIDWORKS puede detectar errores en modelos complejos que, de otro modo, podrían no aparecer hasta más adelante en el proceso de diseño. Lo que conlleva pérdida de tiempo de diseño.
  • La transparencia normalmente la configuramos en «baja calidad», lo que dará como resultado un diseño en pantalla similar a lo que sería mirar a través de una malla. Si a un componente no lo estamos moviendo, la pantalla no necesita actualizarse, por lo que se están utilizando menos recursos.
    Seleccionando «Alta calidad para modo de vista normal» visualizaremos de manera más limpia las partes transparentes, al tiempo que se minimiza el uso de recursos. La transparencia de baja calidad ofrecerá un mejor rendimiento, pero si no usamos la transparencia en absoluto, aumentará aún más el rendimiento.
  • Si mantenemos «Generación de curvatura» al nivel más bajo con el que se puede trabajar, ofrecerá mejor rendimiento. Lo ideal, como todo, es encontrar un equilibrio en el que puedas trabajar más cómodo.
  • Dentro de ensamblajes, vemos la opción de «automáticamente cargar componentes aligerados». Los componentes aligerados cargan la información mínima del modelo que se requiere al cargar un ensamblaje.
  • Los componentes livianos cargan la información del modelo mínimo básico requerido al cargar un ensamblaje. No existe un inconveniente real al cargar componentes aligerados, así que nuestra recomendación es tener seleccionada esta opción.
  • «Siempre solucionar subensamblajes» resolverá el ensamblaje mientras configura los componentes de los subconjuntos para que sean aligerados. Esto puede ser necesario para aquellos que quieran minimizar tiempos mientras editan los subconjuntos.
  • «Comprobar componentes aligerados desfasados» comprobará si los componentes del ensamblajehan cambiado desde la última apertura del ensamblaje. Las opciones son:
    • “No comprobar”, no comprobará si los componentes han cambiado. Obviamente el mejor rendimiento estará en esta opción, pero no se reflejarán los cambios de los componentes en los ensamblajes.
    • “Indicar” etiquetará a aquellos componentes que han cambiado con un icono en el FeatureManager. Aunque esta opción utiliza más recursos que la anterior, al menos sabremos cuándo han cambiado los componentes.
    • “Solucionar siempre” cargará todos los componentes que hayan cambiado.
  • Desactivando «Velocidad de animación en relación de posición» aumentará el rendimiento. Sin embargo, ver cómo los componentes se unen puede ser útil para confirmar que las relaciones de posición se están realizando correctamente

opciones de rendimiento en la configuracion de solidworksOtras opciones para prestar atención:

  • “Purgar los datos de configuración guardados en la caché» reducirá el tamaño de archivos y puede reducir los tiempos en que se abre, pero cargar las configuraciones una vez que el componente esté abierto será más lento.
  • “Actualizar propiedades físicas al guardar el documento» puede reducir tiempos de apertura, ya que no será necesario calcular las propiedades totales la próxima vez que el documento se abra, a menos que el componente haya cambiado. Sin embargo,  los tiempos de guardado sí que podrían ser más largos.
  • “Utilizar software OpenGL”  sólo debería ser usado si el sistema tiene una GPU no certificada o si estás solucionando problemas com la tarjeta gráfica.
  • “Sin vista previa al abrir (más rápido)” aumentará el rendimiento mientras abre el documento eliminando la vista previa gráfica.

Estas son algunas de las opciones para mejorar rendimiento de SOLIDWORKS. Si tienes alguna duda de cómo hacerlo o quieres que revisemos contigo más opciones, ¡llámanos!

formatos de hoja parte 2

Crear formatos de hoja en SOLIDWORKS – Parte 2

En esta entrada, continuaremos con el trabajo que habíamos iniciado en Crear formatos de hoja en SOLIDWORKS – Parte 1

Hoy toca crear nuestro cajetín con los campos que sean necesarios e introducir el logotipo de nuestra empresa. ¡Te será de mucha utilidad!

Vamos allá…

Agregar cajetín y logotipo de mi empresa a mis hojas de SOLIDWORKS

Recupera el archivo de formato de hoja que quieras editar y ábrelo. Nosotros partiremos del formato de hoja que ya habíamos creado.

Antes de comenzar con el trabajo más divertido, es necesario que primero te pares unos minutos a analizar cómo vas a organizar tu cajetín: ¿qué campos quieres incluir y qué tamaño aproximado quieres que tenga? Aunque parezca trivial, este paso previo te va ahorrar bastante tiempo, porque irás “a tiro fijo”.

Así es cómo lo hice yo:

Algo tan sencillo como un boceto a mano puede ayudarte mucho.

Una vez que tengamos claras las ideas, nos pondremos manos a la obra. Accedemos a la edición del formato de hoja.

Recuerda: menú Edición -> Formato de Hoja.

Fija las líneas interiores del borde, así evitarás que se desplacen cuando quieras acotar la distancia de alguna línea del cajetín contra ellas.

Haremos uso de las herramientas de croquis para dibujar el cajetín de nuestro formato de hoja, de la misma forma que haríamos al crear un croquis para una extrusión. Aprovecha los puntos finales de las líneas del borde, puesto que son una buena referencia.

Para que las divisiones de nuestro cajetín sean equidistantes, usa la herramienta Medir y después con el comando Equidistanciar entidades, crea las líneas necesarias. Aprovecha la ventaja de no tener que hacer cuentas, ¡¡SOLIDWORKS las hace por ti!!

Crea las demás líneas y acótalas a tu gusto

Selecciona las líneas de tu cajetín que no están acotadas y fíjalas. De este modo, evitarás que se muevan.

¿Qué hago ahora con estas cotas? ¡No quiero que aparezcan en mi cajetín! 😕

Fácil: selecciónalas todas, haz clic derecho y ocúltalas.

Una vez que el trazado de nuestro cajetín está finalizado, toca añadir el logotipo de nuestra empresa o cliente.

Para ello vete al menú Insertar -> Imagen, y selecciona el logotipo que desees introducir.

Por defecto la imagen se alinea con el origen del dibujo, es decir, con la parte inferior izquierda.

¿Qué opciones debo tener en cuenta?

Personalmente, creo que es muy importante mantener bloqueada la relación de aspecto. En este ejemplo mantendremos activado el campo Bloquear cociente de aspecto y desactivaremos el campo Activar herramienta de escala, porque creo que será más fácil para vosotros.

Adaptamos el tamaño del logotipo al espacio disponible para ello en nuestro cajetín y lo situamos. Si el espacio disponible es de 60mm, ajusta el tamaño de tu logotipo a 59mm, para que no pise las líneas del cajetín.

Si tu logotipo tiene un fondo, como en este caso, puedes deshacerte del mismo como te mostramos a continuación:

  • Activa el campo Definido por el usuario del apartado Transparencia
  • Haz clic en el color negro que está al lado del cuentagotas, y después haz clic sobre el fondo de tu logotipo.
  • Ahora lleva el valor de la transparencia al máximo.
  • Clic en Aceptar, y listo!!!

Así es cómo os quedará vuestro formato de hoja con el logotipo de la empresa:

poner mi logotipo en una hoja de solidworks

¿Qué os parece si en la próxima ocasión añadimos los textos para cada campo del cajetín? Y lo más importante, añadimos notas vinculadas a las propiedades del modelo que estés acotando.

¡Estate muy atento a nuestro blog para todas estos tips y novedades!


SERIE de Posts relacionados:

Crear formatos de hoja – (Parte 1)
Crear formatos de hoja – ¿Cómo añadir un cajetín y un logotipo a mi hoja? (Parte 2)

Crear formatos de hoja parte 1

Crear formatos de hoja en SOLIDWORKS – Parte 1

Personalizar formatos de hoja

Cuando se trabaja mucho con planos, poder disponer de varios formatos de hoja facilita mucho el trabajo. Es posible que cada uno de tus clientes tenga su formato propio o quizás requiera ciertas particularidades para la creación del mismo. ¡Te ayudamos a personalizar tus hojas!

Esta es la primera entrada de una serie de posts con el objetivo de enseñarte a crear tus propios formatos de hoja. Hoy empezamos con la herramienta Borde automático, que nos ayuda a crear el borde de nuestro formato según nuestros criterios.

El primer paso a realizar es crear un dibujo vacío, y seleccionar el tamaño de la hoja que queremos. En este caso partiremos de un formato ISO A3.

Accedemos a la edición del formato de hoja y eliminamos tanto el borde, desde el Feature Manager, como los demás elementos seleccionándolos de forma normal.

Una vez que dispongamos de un formato de hoja completamente limpio, accederemos a la herramienta Borde automático. Podemos encontrarla tanto en el menú contextual, haciendo clic derecho sobre la hoja, como desde el administrador de pestañas.

La primera fase de esta herramienta, ofrece la posibilidad de eliminar líneas de borde ya creadas. Esta opción está pensada para los casos en los que tengamos un borde previo dibujado, y creado con líneas, y no con esta herramienta.

En este caso (al partir de un formato completamente limpio) en este paso no haremos nada, y seleccionaremos siguiente.

A continuación configuraremos el borde por completo

Consta de 5 apartados:



1) Capa

A pesar de ser el último apartado, lo trataremos de primero por su importancia. La preselección de una capa, hace que todas las líneas que veremos en los siguientes apartados, ajusten su tipo y grosor al de la capa seleccionada.

Por tanto, si ya sabemos qué grosores queremos, es una buena práctica crear la capa con las características adecuadas.

En el ejemplo que mostramos, no haremos uso de ello puesto que queremos ajustar todas las opciones manualmente para ilustrar mejor el proceso.

2) Tamaño de zona

Se refiere al ancho de nuestras columnas y filas. Disponemos de una opción de un ancho fijo de 50mm a partir del centro del formato. Pero también podemos optar por un tamaño uniforme que varía en función de las filas y columnas establecidas.

Se puede configurar que la posición de estas filas y columnas se realice respecto al centro de la hoja o respecto al centro de los márgenes.

En el ejemplo que ilustramos, establecemos una distribución estándar respecto a los márgenes.

3) Márgenes

Tal y como su propio nombre indica, estableceremos los márgenes de nuestro formato de hoja. Lo único a tener en cuenta, es que los márgenes se refieren a la línea interior. Es decir, si establecemos un margen de 15mm, tendremos 15mm desde el borde de la hoja hasta la línea interior de nuestro borde.

En este apartado también se seleccionan el tipo de línea (continua, trazo-punto, discontinua, etc.), el grosor de la misma, y si queremos que nuestro borde disponga de doble línea o no.

En nuestro caso, seleccionamos 10mm para todos los márgenes. La línea será continua de 0,35mm y activamos la opción Borde de línea doble.

4) Borde independiente

Si activamos la opción Borde independiente, Solidworks pemite que uno de los bordes se modifique.

La diferencia con modificar el margen desde el apartado Márgenes, es que el borde modificado no afecta al tamaño de columnas/filas, ni a la situación del centro del área de dibujo.

Veamos la diferencia en las dos imágenes siguientes:

Como se puede apreciar en las imágenes, al hacer el margen izquierdo independiente y ampliarlo a 40mm, sólo la columna 8 se ve reducida.

En nuestro ejemplo, esta opción permanecerá desactivada.

5) Formato de zona

Este apartado define el tipo y grosor de la línea que forman los separadores. También la separación entre las dos líneas que forman el borde, y la longitud que tendrán los separadores centrales.

Podemos decidir mostrar u ocultar los identificadores de filas y columnas. La posición de estos identificadores puede ser modificada desmarcando la opción Equidistancia de etiqueta desde borde. De esta forma se decide a qué distancia se encontrarán los indicadores de la línea que define el margen.

Para finalizar nuestro borde, procederemos a la siguiente fase de la herramienta haciendo clic en siguiente.

Nos vamos a la última fase. Esta fase permite la adición de una máscara que servirá para ocultar alguna de las etiquetas de columna/fila. Esta máscara también afecta a los separadores.

Veamos un ejemplo:

Si únicamente queremos ocultar las letras, o únicamente los separadores, podéis crear tantas máscaras como sean necesarias:

Lo único que nos queda por hacer, es validar nuestra operación de Borde automático, y nuestro borde quedará completamente definido.

¿Qué pasa si ahora quiero modificarlo?

Simplemente vuelve a entrar en la herramienta y, si hay un borde creado con esta herramienta, podrás editarlo y modificar todos los parámetros que consideres adecuados.

¡Espero que esta herramienta te ayude con tus formatos de hoja!

En las próximas entradas veremos cómo finalizar nuestro formato añadiendo un logotipo y creando el cajetín. ¡Estate atento a nuestro blog!


SERIE de Posts relacionados:

Crear formatos de hoja – (Parte 1)
Crear formatos de hoja – ¿Cómo añadir un cajetín y un logotipo a mi hoja? (Parte 2)



¿Qué estás buscando?
Filtrar por fecha

Utilizamos cookies para mejorar la experiencia de usuario en nuestra web Política de Privacidad

Los ajustes de cookies de esta web están configurados para "permitir cookies" y así ofrecerte la mejor experiencia de navegación posible. Si sigues utilizando esta web sin cambiar tus ajustes de cookies o haces clic en "Aceptar" estarás dando tu consentimiento a esto.

Cerrar
