Toolbox en 3DEXPERIENCE SOLIDWORKS
SOLIDWORKS Toolbox es una solución práctica y efectiva para simplificar la búsqueda y selección de componentes en tus ensamblajes. Diseñada para ahorrar tiempo, evita que los diseñadores pierdan horas localizando piezas estándar, comprobando sus dimensiones o asegurando su compatibilidad. Hoy vamos a ver cómo puedes usarlas en 3DEXPERIENCE SOLIDWORKS.
SOLIDWORKS Toolbox pone a tu disposición una amplia colección de piezas estándar como tornillos, engranajes y arandelas, pensadas para acelerar el desarrollo de tus ensamblajes. Su integración con la plataforma 3DEXPERIENCE facilita la colaboración entre equipos, garantiza actualizaciones automáticas y asegura un acceso constante a datos precisos y alineados con los estándares del sector.
Problemas que resuelve SOLIDWORKS Toolbox:
- Búsqueda manual de componentes estándar: automatiza la localización de piezas como tornillos o engranajes, eliminando largas horas de trabajo y reduciendo errores.
- Inconsistencias en estándares: centraliza piezas fiables y homologadas, evitando discrepancias en calidad, especificaciones o compatibilidad entre distintos proveedores.
- Personalización ineficiente: simplifica la modificación de componentes y favorece su reutilización en futuros proyectos, optimizando los tiempos de diseño.
- Falta de integración en los equipos: facilita la colaboración al garantizar que todos los miembros trabajen con versiones actualizadas y sincronizadas, mejorando la productividad.
Por consiguiente, como ya esperaréis, SOLIDWORKS Toolbox no solo soluciona desafíos comunes en el diseño, sino que también aporta beneficios clave: ahorra tiempo gracias a su biblioteca de piezas estándar lista para usar, permite personalizar componentes manteniendo los estándares, e integra herramientas como el asistente para taladros para mayor eficiencia. Y si a esto sumamos su integración con la plataforma 3DEXPERIENCE, obtenemos una solución que fomenta la colaboración en tiempo real, asegura la estandarización y garantiza proyectos más rápidos, precisos y coordinados en cualquier ubicación.
Vamos a ver cómo configurar Toolbox en 3DEXPERIENCE SOLIDWORKS. Vamos a ello:
En SOLIDWORKS ve a herramientas > complementos
Dejamos marcada la casilla Toolbox library:

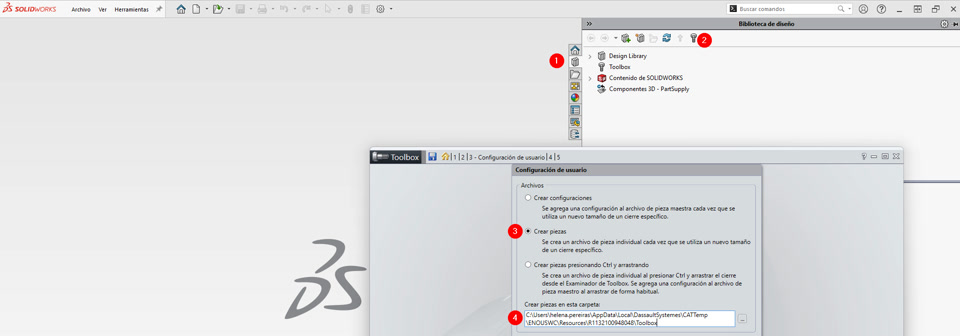

Con esto activado, podremos acceder al Toolbox desde las bibliotecas de diseño en el panel de tareas:
Para que le puedas sacar el máximo partido al Toolbox de 3DEXPERIENCE SOLIDWORKS y se adapte a tu realidad, lo recomendable es que configures sus ajustes. Para ello:
Herramientas > Opciones > Opciones del sistema > Asistente para taladros/Toolbox
Selecciona la carpeta raíz de Toolbox, que contiene todos los datos necesarios para la biblioteca de piezas estándar. Personaliza la configuración en función de sus requisitos de diseño específicos, como las dimensiones preferidas de las piezas, las unidades de medida y los estándares de diseño (ISO, ANSI, etc.).
Para asegurar que los gráficos del modelo para cada tamaño de componente del toolbox se generan y se pueden ver en 3DEXPERIENCE, se recomienda habilitar la siguiente opción de SOLIDWORKS: Opciones del sistema > ensamblajes > Actualizar gráficos del modelo al guardar archivos.
Ahora vamos a ver cómo conectarlo con 3DEXPERIENCE. Nuestra recomendación inicial es que crees un espacio colaborativo para Toolbox que debe tener visibilidad “Pública”. Te recordamos cómo crear un espacio colaborativo.
Desde el compass (1), seleccionamos 3DSpace (2); nuevo espacio de colaboración (3). Se nos abrirá una ventana (4) donde deberemos especificar la información de este espacio. Recomendamos que se llame toolbox para una mejor identificación, y su visibilidad debe ser pública:
Una vez este creado, iremos a Platform Management > Contenido > Gestión de Bibliotecas Estándar e indicaremos el espacio colaborativo en el cual queremos almacenar los componentes Toolbox dentro de 3DEXPERIENCE.
Una vez hemos realizado estas configuraciones, todos los componentes de Toolbox posteriores se guardarán automáticamente en este espacio colaborativo.
La integración de SOLIDWORKS Toolbox con la plataforma 3DEXPERIENCE permite que, al agregar o abrir ensamblajes que contienen componentes de Toolbox, la plataforma gestione automáticamente esas piezas generándolas como archivos independientes. Al guardarse en un espacio colaborativo al que tienen acceso todos los miembros del equipo, eliminamos duplicados y garantizamos actualizaciones en tiempo real.
Gracias a esta integración, la recuperación de piezas se realiza de forma eficiente, asegurando que todos trabajen con las versiones más recientes. Es uno de los puntos clave del PLM de 3DEXPERIENCE; por ejemplo, el estado de madurez de cada pieza se establece como «En Trabajo» o «Liberado», según las configuraciones de la plataforma, lo que mejora la colaboración y garantiza la coherencia en los proyectos. Todo el equipo trabaja con los mismos componentes y las mismas especificaciones.
