Si trabajas con modelos 3D en 3DEXPERIENCE, seguro que en algún momento te has preguntado cómo convertir tus archivos CAD a STEP de manera eficiente. La plataforma ofrece varias formas de hacerlo, y la mejor opción depende de dónde quieras procesar la conversión y de qué licencias tengas disponibles.

En este artículo, te contamos las tres principales maneras de exportar tus modelos a STEP, incluyendo una opción 100% en la nube que te permite liberar tu equipo mientras trabajas.

1. Motor local de SOLIDWORKS: la opción clásica

La forma más conocida de convertir un archivo a STEP es abrirlo en SOLIDWORKS y usar la opción “Guardar como” > STEP.

Si quieres que este proceso sea más rápido y menos manual, también puedes apoyarte en el Programador de Tareas de SOLIDWORKS, que permite ejecutar varias conversiones de forma automática.

Algunos puntos a tener en cuenta:

• La conversión se realiza 100% en tu equipo, así que durante el proceso los recursos de tu ordenador estarán ocupados.
• Es necesario que SOLIDWORKS esté abierto mientras se completa la exportación.

Si quieres profundizar, tenemos un post completo sobre cómo sacarle el máximo partido al Programador de Tareas de SOLIDWORKS.

2. Derived Format Converter (DFC) de 3DEXPERIENCE

El Derived Format Converter (DFC) es una herramienta incluida en los paquetes SOLIDWORKS Design Offers dentro de 3DEXPERIENCE.

DFC se instala en local y realiza las conversiones en segundo plano, siguiendo reglas que configures previamente. Por ejemplo, puedes programar que cada vez que guardes una pieza en la plataforma, se genere automáticamente un archivo STEP.

Ventajas de DFC:

• Funciona de manera invisible, sin interrumpir tu trabajo.
• No necesitas abrir SOLIDWORKS para cada conversión, aunque sí debes tener asignado el rol de SOLIDWORKS Design en 3DEXPERIENCE.
• La instalación incluye las librerías de SOLIDWORKS Design, por lo que tu equipo sigue participando en el proceso.

DFC es ideal si buscas automatizar la conversión sin bloquear tu ordenador.

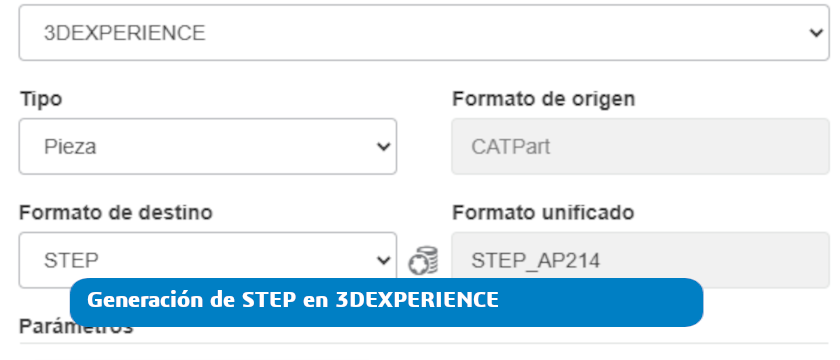

3. Conversión a STEP 100% en la nube con 3DEXPERIENCE

La opción más actual permite delegar la conversión directamente a los servidores de Dassault Systèmes, eliminando el consumo de recursos de tu ordenador.

Cómo funciona:

• No necesitas instalar nada en tu equipo.
• Los archivos se convierten directamente en los servidores de 3DEXPERIENCE.

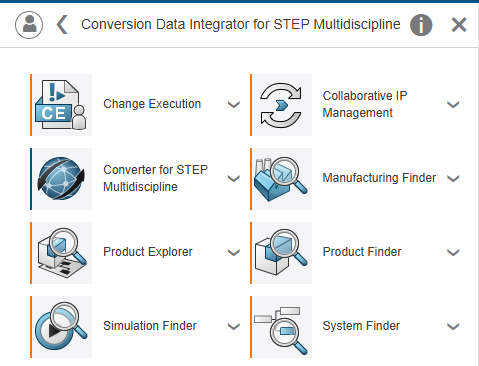

• Para usar esta opción, necesitas el rol “Conversion Data Integrator for STEP Multidiscipline”, que utiliza créditos para cada conversión (que pueden adquirirse individualmente si hace falta).

Principales beneficios:

• Ideal para empresas que manejan grandes volúmenes de archivos CAD.
• Libera tu equipo para seguir trabajando en otras tareas.
• Ofrece un flujo de trabajo escalable y eficiente, perfecto para equipos de diseño grandes o distribuidos.

Si te interesa alguna de estas opciones para exportar STEPs y quieres indagar un poco más, ¡no dudes en ponerte en contacto con nosotros! Estaremos encantados de asesorarte
