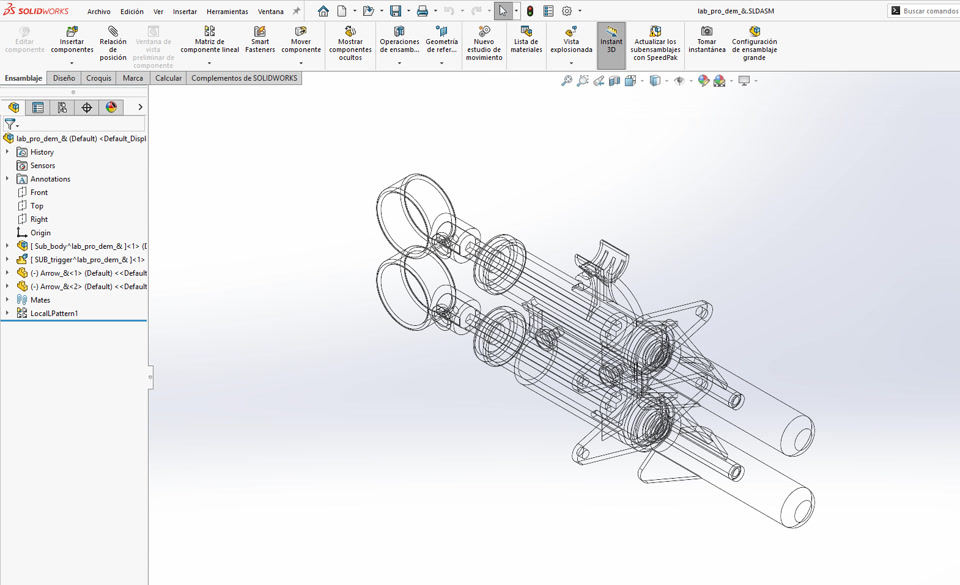

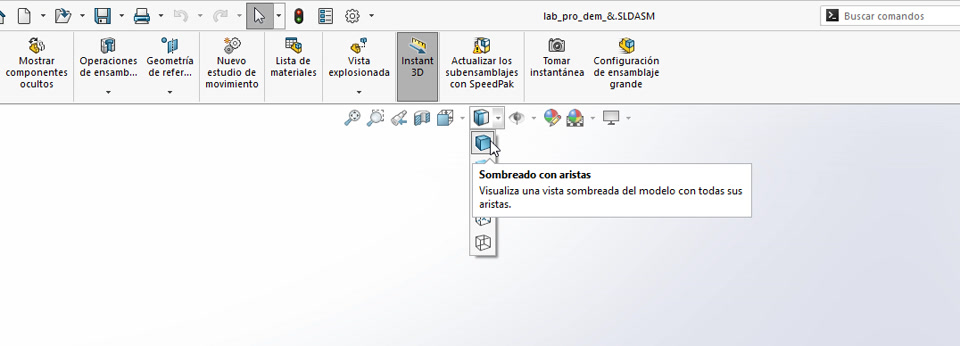

Trabajando con SOLIDWORKS, puede ser que hayas notado que con el modo de visualización ‘Sombreado con aristas’, veas únicamente la estructura alámbrica del modelo.

Si esto sucede, es muy probable que tengas un problema con la tarjeta gráfica de tu equipo.

Antes de nada, debes comprobar en esta web si tu equipo y tu tarjeta gráfica están dentro de la lista de estaciones de trabajo certificadas por el fabricante. Es muy importante que verifiques esta página antes de adquirir un ordenador pensado para trabajar con SOLIDWORKS.

Para intentar solucionar el problema de visualización en ‘Sombreado con aristas’ de SOLIDWORKS, sigue los siguientes pasos:

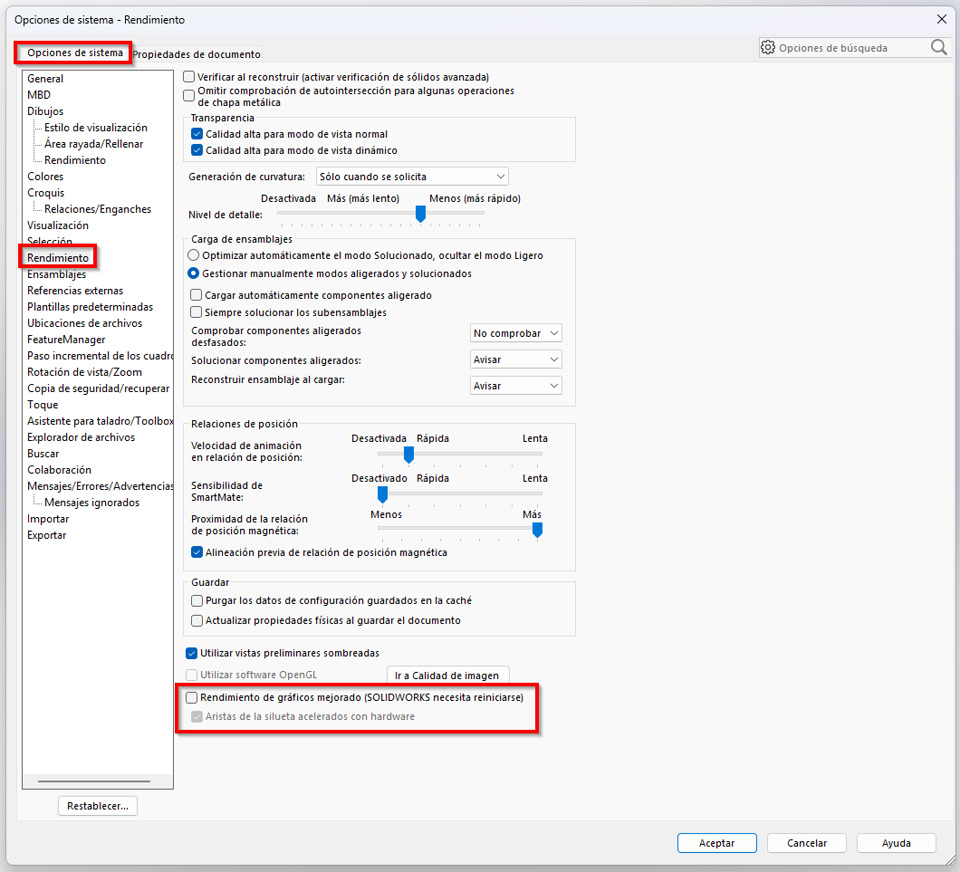

1. Ve a Opciones > Opciones del sistema > Rendimiento y desactiva la opción «Rendimiento de gráficos mejorado (SOLIDWORKS necesita reiniciarse). Recuerda que para que este cambio se haga efectivo deberás cerrar SOLIDWORKS y volver a abrirlo.

Si esto no soluciona el problema, vamos a probar otra opción.

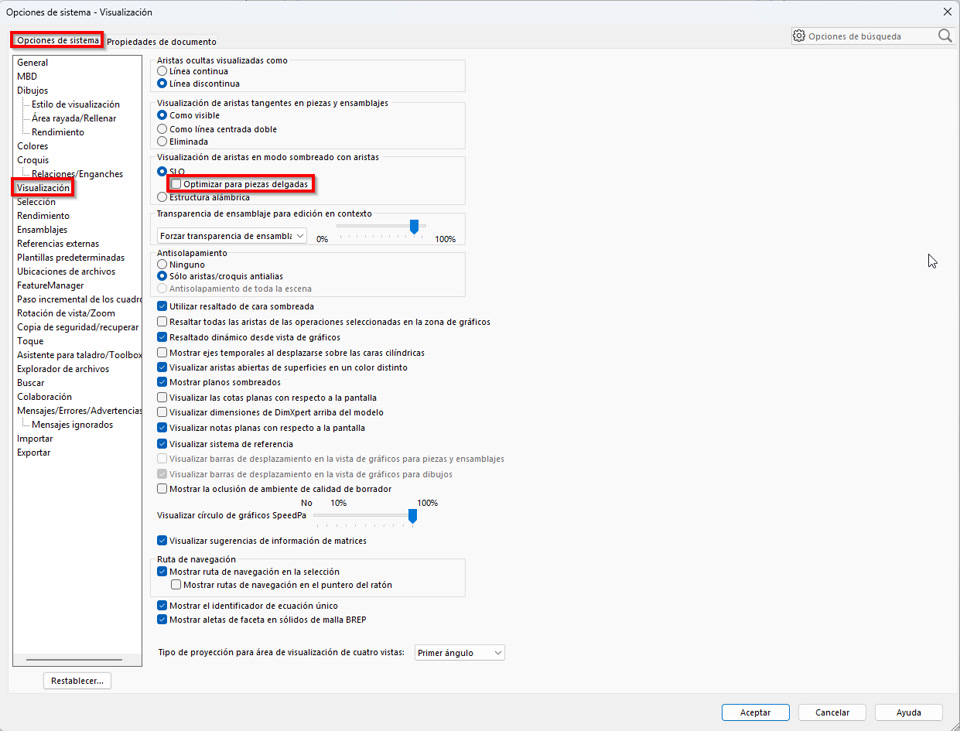

2. Ve a Opciones > Opciones del sistema > Visualización > Visualización de aristas en modo sombreado con aristas y desactiva la opción «Optimizar para piezas delgadas»:

Si tras estas modificaciones el rendimiento del programa sigue sin ser el deseado, comprueba que el controlador de tu tarjeta gráfica está actualizado en una versión adecuada para trabajar con SOLIDWORKS.

Recuerda que, si tienes un contrato de mantenimiento activo con Easyworks, puedes escribirnos a soporte@easyworks.es y estaremos encantados de ayudarte con este o cualquier otro problema/consulta.
