Si trabajas con SOLIDWORKS de escritorio, tienes una herramienta de simulación incluida que quizá no conozcas: SimulationXpress. No requiere compras adicionales y activarla es cuestión de minutos. Con ella podrás hacer análisis estructurales básicos directamente sobre tus piezas, sin salir de SOLIDWORKS, para validar rápidamente si tu diseño soportará las condiciones previstas.

SimulationXpress ofrece una herramienta de primer pase, muy fácil de usar, para el análisis de tensiones. Su gran ventaja es que puede ayudarte a reducir costes y acortar el tiempo de salida al mercado al probar tus diseños en el mismo entorno de SOLIDWORKS recurrir a pruebas físicas costosas y lentas.

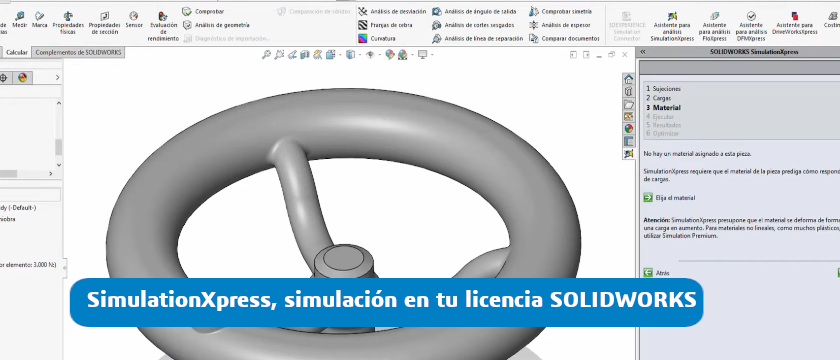

Por ejemplo, quizá quieras examinar los efectos de una fuerza sobre un grifo. SimulationXpress simula el ciclo de diseño y proporciona resultados de tensión, indicando zonas críticas y grado de seguridad en puntos concretos. En base a esto, puedes reforzar áreas débiles o eliminar material sobrante, optimizando peso y coste.

SimulationXpress está disponible en todas las licencias de escritorio de SOLIDWORKS (Standard, Professional y Premium). Activarlo es muy sencillo: abre un archivo de pieza (sólido), ve a Herramientas > Productos Xpress > SimulationXpress, y sigue el asistente para activarlo en tu cuenta SOLIDWORKS.

Si lo prefieres, puedes aprender a activarlo y usarlo en nuestro curso online completamente gratuito.

Hasta donde llega SimulationXpress

SimulationXpress realiza análisis estáticos lineales básicos sobre piezas individuales, aplicando cargas y fijaciones, y calculando desplazamientos, tensiones y factor de seguridad. La interfaz de su asistente es intuitiva y te guía paso a paso para:

• Especificar sujeciones, cargas y material.
• Ejecutar la simulación.
• Visualizar resultados deformados, zonas críticas y factor de seguridad.
• Generar informes en Word o eDrawings.

Condiciones que admite:

• Aplicar cargas de fuerza o presión sobre caras y fijar geometría estáticamente.
• Obtener resultados con vistas animadas y resúmenes claros.

SimulationXpress utiliza la misma tecnología de simulación que SOLIDWORKS Simulation, lo que garantiza resultados fiables siempre que:

• Las propiedades del material sean las correctas.
• Las cargas y sujeciones representen con precisión las condiciones reales de trabajo.

Es ideal para validar rápidamente si una pieza resiste las condiciones previstas, detectar zonas críticas, optimizar material y comparar versiones de diseño.

Ahora bien, es importante señalar que SimulationXpress es una simulación muy ajustada, pensada para casos sencillos:

• Solo analiza piezas sólidas individuales (no ensamblajes ni piezas multicuerpo).
• Condiciones de carga y fijación básicas, sin conexiones realistas.
• Mallado uniforme y global, sin refinamiento local.
• Resultados limitados a tensiones, desplazamientos y factor de seguridad, sin postprocesado avanzado.

Te dejamos un vídeo para que veas que fácil es activarlo:

¿Y si necesitas más?

Cuando tus diseños requieren análisis más complejos como ensamblajes, simulaciones no lineales, térmicas, fatiga, contacto avanzado, refinamiento de malla o estudios superiores… es el momento de dar el salto a SOLIDWORKS Simulation Standard, Professional o Premium.
