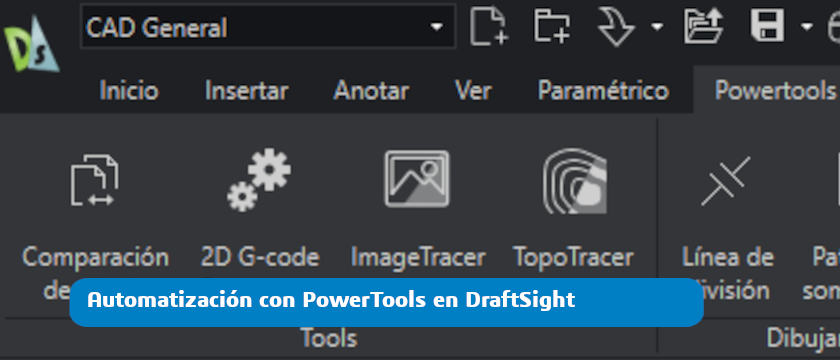

Automatización con PowerTools en DraftSight
En DraftSight, PowerTools marca la diferencia entre cumplir un plazo y superarlo, ya que permite automatizar tareas repetitivas y agilizar los flujos de trabajo más exigentes. ¿Pero qué es exactamente? PowerTools es un completo conjunto de comandos pensado para agilizar los flujos de trabajo más exigentes en DraftSight, permitiendo que los proyectistas se centren en lo realmente importante: diseñar.
Las PowerTools están diseñadas para reducir de forma drástica el número de clics y pasos necesarios en tareas habituales del día a día. Un buen ejemplo de ello, como se aprecia en el vídeo, es la función Pattern Hatch, que va mucho más allá del sombreado tradicional:
- Uso de bloques como patrones: en lugar de simples líneas, es posible emplear bloques existentes, como mobiliario, símbolos técnicos o elementos normalizados, para rellenar áreas.
- Control preciso de la alineación: permite definir con exactitud la escala y el ángulo de rotación de los bloques dentro del patrón.
- Interactividad total: muestra una vista previa en tiempo real antes de aplicar definitivamente el patrón, evitando pruebas innecesarias.
El resultado es un proceso más rápido, visual y controlado.
Funcionalidades clave de Powertools para ganar productividad en DraftSight
Más allá de la gestión avanzada de patrones, PowerTools incorpora herramientas que transforman por completo la forma de trabajar con los dibujos:
- Image Tracer: convierte imágenes rasterizadas en entidades vectoriales totalmente editables, ideal para logotipos o planos escaneados.
- TopoTracer: genera automáticamente curvas de nivel a partir de imágenes topográficas.
- G-Code Generator: crea archivos de control numérico directamente desde el dibujo CAD, facilitando la conexión con procesos de fabricación.
| Comando | Función principal |
|---|---|
| Pattern Hatch | Rellena áreas utilizando bloques, imágenes o referencias externas en lugar de líneas simples. |
| Image Tracer | Automatiza la vectorización de logotipos o croquis escaneados. |
| Batch Print | Permite imprimir múltiples archivos y hojas de forma simultánea. |
| Draw Compare | Identifica visualmente las diferencias entre dos revisiones de un mismo dibujo. |
La implementación de PowerTools no solo supone un ahorro de tiempo considerable, sino que también contribuye a estandarizar la calidad de los entregables en toda la organización. Una ventaja clave en entornos profesionales donde la eficiencia, la coherencia y la fiabilidad del CAD marcan la diferencia.
