¿Qué problemas puedes detectar con simulación antes de fabricar?
Resumen: La simulación nos permite detectar con tiempo errores que normalmente aparecen durante la fabricación, el montaje o incluso cuando el producto ya ha llegado al mercado. Las herramientas de simulación nos ayudan a validar los diseños antes de construir el primer prototipo. En este artículo analizamos los principales errores que una simulación puede identificar, sus limitaciones y cómo contribuye a reducir costes, acelerar el desarrollo y mejorar la fiabilidad de los productos.
Muchas veces lo que nos parece perfecto en pantalla falla en cuanto toca el mundo real. En ingenería es una situación más frecuente de lo que parece. Puedes diseñar una pieza que cumple todas las dimensiones del plano, se ensambla correctamente y en general, supera la revisión del modelo CAD pero a la hora de fabricar presenta deformaciones excesivas, se rompe antes de lo previsto o vibra de más.
Son errores comunes, pero cuando estos problemas se descubren después de fabricar el primer prototipo, el coste ya no se limita a modificar un modelo 3D. Es necesario repetir mecanizados, fabricar nuevas piezas, retrasar el proyecto e incluso replantear parte del diseño.
La simulación de ingeniería permite adelantarse a estos escenarios al detectar posibles errores. Mediante técnicas como el análisis por elementos finitos (FEA), predecimos cómo responderá un componente frente a cargas, presiones, temperaturas o vibraciones antes de que exista físicamente.
Eso no significa que la simulación elimine todos los riesgos ni que sustituya por completo a los ensayos físicos. Su verdadero valor consiste en identificar los errores cuando todavía es rápido, económico y sencillo corregirlos. Entonces debemos hacernos la pregunta, fruto de la que nace este artículo… ¿qué errores puede detectar realmente una simulación antes de fabricar?
Los errores más habituales que una simulación puede detectar antes de fabricar
Rotura por exceso de tensión
Una pieza puede parecer perfectamente diseñada y, aun así, romperse la primera vez que entra en servicio. La causa suele estar en que las tensiones generadas durante el funcionamiento superan la resistencia del material en algún punto concreto.
Este tipo de fallo no siempre es evidente a simple vista. Es habitual que aparezca alrededor de taladros, cambios bruscos de sección o zonas donde se concentran los esfuerzos.
Un análisis estructural permite localizar esas áreas críticas y comprobar si el diseño dispone del margen de seguridad necesario antes de fabricar el primer prototipo.
📊 Análisis recomendado
Estático
Evalúa las tensiones, las deformaciones y el factor de seguridad cuando las cargas permanecen constantes o varían muy lentamente.
Deformaciones excesivas
No hace falta que una pieza se rompa para que deje de cumplir su función.
En muchos diseños, el verdadero problema aparece cuando un componente se deforma más de lo previsto. Un soporte puede perder rigidez, un mecanismo dejar de alinearse correctamente o una tapa dejar de sellar aunque el material siga trabajando dentro de sus límites.
Calcular estos desplazamientos antes de fabricar permite comprobar si el comportamiento real será compatible con los requisitos del diseño y evitar modificaciones cuando el producto ya está en producción.
Falta de rigidez
Dos piezas pueden soportar exactamente la misma carga y ofrecer resultados completamente distintos.
Mientras una apenas se deforma, la otra flexiona lo suficiente como para afectar al funcionamiento del conjunto. Esto ocurre con frecuencia en bastidores, soportes, estructuras soldadas o piezas aligeradas en exceso.
Evaluar la rigidez durante la fase de diseño permite reforzar únicamente las zonas necesarias, evitando añadir material donde no aporta ninguna mejora.
Consejo de ingeniería
Si una pieza se deforma demasiado, la solución no siempre consiste en aumentar el espesor. A menudo basta con añadir un nervio, modificar la geometría o elegir un material más adecuado.
Factor de seguridad insuficiente
Que una pieza resista las cargas previstas no significa necesariamente que el diseño sea fiable.
Siempre existen incertidumbres: variaciones en las cargas, diferencias entre materiales, errores de fabricación o condiciones de trabajo que cambian con el tiempo. El factor de seguridad sirve precisamente para medir ese margen.
Si el valor obtenido es demasiado bajo, probablemente convenga revisar el diseño antes de enviarlo a producción.
Error habitual
Buscar un factor de seguridad muy elevado no siempre mejora el diseño. En muchos casos solo consigue aumentar el peso, el consumo de material y el coste de fabricación.
Fallos por fatiga
Una de las roturas más difíciles de entender es aquella que aparece después de meses de funcionamiento en una pieza que, aparentemente, nunca ha estado sobrecargada.
La explicación suele estar en la fatiga. Cada ciclo de carga genera un pequeño daño que, con el paso del tiempo, puede terminar originando una grieta y, finalmente, la rotura del componente.
Este tipo de análisis resulta especialmente útil en ejes, bisagras, soportes, chasis o cualquier elemento sometido a cargas repetitivas.
📊 Análisis recomendado
Fatiga
Permite estimar la vida útil de un componente sometido a cargas cíclicas e identificar zonas donde podrían aparecer grietas con el paso del tiempo.
Riesgo de pandeo
No todas las estructuras fallan porque el material se rompa. Algunas pierden estabilidad mucho antes.
Es lo que ocurre con el pandeo. Un perfil esbelto sometido a compresión puede deformarse de forma brusca incluso cuando las tensiones todavía están lejos del límite resistente del material.
Calcular la carga crítica de pandeo permite identificar estos riesgos antes de fabricar y corregir el diseño cuando todavía es sencillo hacerlo.
📊 Análisis recomendado
Pandeo (Buckling)
Determina la carga a partir de la cual una estructura puede perder estabilidad debido a esfuerzos de compresión.
Vibraciones y resonancia
Si una máquina vibra más de lo esperado, el problema no siempre está en el motor o en el proceso de fabricación.
En muchos casos, la causa es que la frecuencia natural de la estructura coincide con la frecuencia de funcionamiento del equipo. Cuando esto ocurre aparece la resonancia, un fenómeno capaz de generar ruido, pérdida de precisión e incluso acelerar la fatiga del material.
Conocer las frecuencias naturales del diseño ayuda a evitar estos problemas antes de construir el producto.
📊 Análisis recomendado
Modal
Calcula las frecuencias naturales y los modos de vibración de una estructura para detectar posibles fenómenos de resonancia.
Concentraciones de tensión
Las roturas rara vez aparecen en el centro de una pieza. Lo habitual es que comiencen en pequeños detalles geométricos que pasan desapercibidos durante el diseño.
Un radio demasiado pequeño, una ranura o un taladro pueden concentrar gran parte de los esfuerzos y convertirse en el origen de una grieta.
Localizar estas zonas críticas permite modificar la geometría antes de fabricar y reducir significativamente el riesgo de fallo.
Problemas térmicos
La temperatura también forma parte del diseño.
Los cambios térmicos provocan dilataciones, contracciones y variaciones en las propiedades mecánicas de los materiales. En determinadas aplicaciones, estos efectos pueden alterar el funcionamiento del conjunto o generar tensiones adicionales.
Analizar el comportamiento térmico resulta especialmente importante en equipos sometidos a grandes variaciones de temperatura o a fuentes continuas de calor.
📊 Análisis recomendado
Térmico
Evalúa cómo afectan la temperatura y la transferencia de calor al comportamiento del diseño y de los materiales.
Sobredimensionamiento del diseño
No todos los errores consisten en quedarse corto. En ingeniería también es habitual diseñar piezas más robustas de lo necesario.
Aunque pueda parecer una opción segura, un componente sobredimensionado consume más material, pesa más y suele ser más caro de fabricar. Además, ese exceso de masa puede afectar al rendimiento del conjunto o incrementar los costes de transporte y mecanizado.
La simulación ayuda a identificar las zonas que apenas soportan carga para optimizar la geometría sin comprometer la resistencia ni la seguridad del diseño.
Idea clave
Una buena simulación no solo ayuda a evitar fallos. También permite fabricar productos más ligeros, eficientes y competitivos.

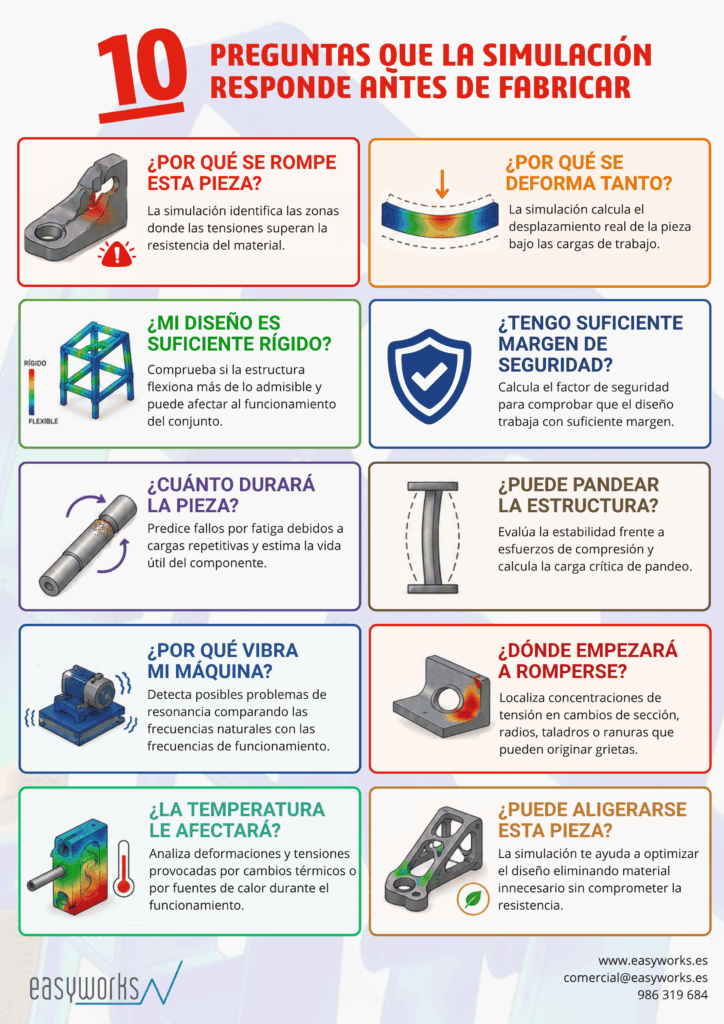

Te dejamos una infografía que hemos hecho al respecto y que resume estos 10 errores que la simulación te ayuda a detectar 🙂
¿Puede la simulación sustituir a un prototipo físico?
La simulación ha reducido de forma considerable la necesidad de fabricar prototipos físicos en muchas industrias. Pero esto no quiere decir que ya no se haga prototipado.
En la práctica, ambos métodos se complementan. La simulación permite descartar diseños que no cumplen los requisitos antes de invertir en fabricación, mientras que los ensayos físicos sirven para validar el comportamiento del producto final en condiciones reales.
Cuanto más madura es la simulación durante el desarrollo, menos iteraciones físicas suelen ser necesarias.
| Simulación | Prototipo físico |
|---|---|
| Detecta problemas antes de fabricar | Valida el comportamiento real |
| Bajo coste por iteración | Coste elevado |
| Resultados rápidos | Fabricación más lenta |
| Facilita optimizaciones | Confirma el diseño final |
Buenas prácticas para validar un diseño
Antes de dar un diseño por válido, comprueba que…
- Las cargas representan el uso real del producto.
- El material asignado es el correcto.
- Las condiciones de contorno son realistas.
- El factor de seguridad es suficiente.
- Las deformaciones cumplen los requisitos funcionales.
- Se han revisado las zonas de concentración de tensiones.
- Si es necesario, los resultados se contrastarán mediante ensayos físicos.
En general, validar un diseño antes de fabricar no consiste únicamente en comprobar que una pieza no se rompe. También implica asegurarse de que funcionará correctamente durante toda su vida útil, con el nivel de seguridad, precisión y fiabilidad esperado.
La simulación se ha convertido en una herramienta clave para conseguirlo porque permite detectar estos errores cuando todavía son rápidos y económicos de corregir. Cuanto antes se identifican los problemas de diseño, menor es el coste de solucionarlos y mayor la probabilidad de que el producto llegue al mercado sin retrasos ni modificaciones de última hora.
FAQs errores que puede detectar la simulación
¿Qué significa validar un diseño en ingeniería?
Validar un diseño consiste en demostrar, mediante cálculos, simulaciones o ensayos, que un producto cumplirá su función en las condiciones reales de uso antes de fabricarlo. El objetivo es reducir el riesgo de fallos, minimizar modificaciones posteriores y garantizar que el diseño satisface los requisitos técnicos.
¿Qué diferencia hay entre verificar y validar un diseño?
Verificar un diseño significa comprobar que cumple las especificaciones y requisitos definidos durante el desarrollo. Validar implica confirmar que el producto funcionará correctamente en las condiciones reales para las que ha sido diseñado. Un diseño puede estar correctamente verificado y, aun así, no estar validado.
¿Por qué es importante validar un diseño antes de fabricar?
Detectar un problema durante la fase de diseño siempre resulta más económico que hacerlo una vez fabricado el prototipo o iniciada la producción. La validación ayuda a reducir costes, acortar los plazos de desarrollo y disminuir el riesgo de fallos en servicio.
¿Qué errores puede detectar una simulación antes de fabricar?
Dependiendo del tipo de análisis, una simulación puede detectar problemas como exceso de tensión, deformaciones, falta de rigidez, fatiga, pandeo, vibraciones, concentraciones de tensión, efectos térmicos o sobredimensionamiento del diseño.
¿Puede una simulación sustituir a un prototipo físico?
No siempre. La simulación permite validar virtualmente gran parte del comportamiento del diseño y reducir el número de prototipos físicos necesarios. Sin embargo, en muchos proyectos sigue siendo recomendable realizar ensayos para verificar el comportamiento del producto real o cumplir requisitos normativos.
¿Qué tipo de simulación se utiliza para validar una pieza?
Depende del problema que se quiera analizar. Los estudios estáticos son los más habituales para evaluar tensiones y deformaciones, pero también pueden emplearse análisis de fatiga, pandeo, frecuencia natural, térmicos o de dinámica de fluidos (CFD), entre otros.
¿La simulación garantiza que una pieza no se romperá?
No. La simulación ofrece una predicción basada en las condiciones de carga, materiales y restricciones definidas por el usuario. Si esos datos no representan correctamente la realidad, los resultados también serán incorrectos. Por ello, es fundamental definir adecuadamente el modelo y, cuando sea necesario, contrastarlo con ensayos físicos.
¿Qué información se necesita para realizar una simulación?
Como mínimo, es necesario disponer del modelo CAD, las propiedades del material, las cargas que actuará sobre la pieza y las condiciones de sujeción o apoyo. Cuanto más fieles sean estos datos a las condiciones reales de trabajo, más fiables serán los resultados obtenidos.
¿Qué industrias utilizan simulación para validar diseños?
La simulación se utiliza en sectores como maquinaria industrial, automoción, aeronáutica, energía, bienes de equipo, estructuras metálicas, fabricación de utillajes, electrónica o dispositivos médicos, entre muchos otros.
¿Qué ventajas ofrece validar un diseño mediante simulación?
La simulación permite detectar problemas antes de fabricar, reducir el número de prototipos físicos, optimizar el consumo de material, acortar los tiempos de desarrollo y tomar decisiones de diseño con mayor respaldo técnico.
¿Cuándo conviene externalizar una simulación?
Externalizar un análisis puede ser una buena opción cuando la empresa no dispone de personal especializado, necesita validar un diseño puntual, requiere estudios avanzados o busca una revisión independiente antes de fabricar.
¿Qué relación existe entre el análisis por elementos finitos (FEA) y la validación de diseños?
El análisis por elementos finitos (FEA) es una de las técnicas más utilizadas para validar diseños de forma virtual. Permite estimar cómo responderá una pieza o conjunto frente a diferentes condiciones de carga antes de fabricar un prototipo.
¿Qué software se utiliza para validar diseños mediante simulación?
Existen diferentes herramientas de simulación CAE para validar diseños, desde soluciones integradas en el entorno CAD, como SOLIDWORKS Simulation, hasta plataformas avanzadas como SIMULIA, utilizadas para análisis multifísicos de mayor complejidad. La elección dependerá del tipo de estudio, la precisión requerida y las necesidades de cada proyecto.
