Simulación estática lineal con SOLIDWORKS Premium

SOLIDWORKS Premium ofrece la posibilidad de testear un modelo mediante un análisis estático gracias a la simulación estática lineal.

Muchas veces surge la necesidad de probar nuestro modelo antes de sacarlo al mercado. En muchos caso, esto implicaría, por ejemplo, el desarrollo de prototipos lo que agregaría altos costes en tiempo y dinero, además de alargar la salida al mercado del producto. Esta casuística se puede ver resuelta con facilidad utilizando la Simulación estática lineal que trae incluida la licencia Premium de SOLIDWORKS CAD.

La opción de la simulación estática lineal también la encontramos dentro de la 3DEXPERIENCE en el rol de 3DEXPERIENCE SOLIDWORKS Simulation Designer, el cual es complementario al rol principal que aporta SOLIDWORS Connected.

La simulación estática lineal permite a los diseñadores, de manera eficiente y rápida, validar la calidad, el rendimiento y la seguridad del modelo que se está desarrollando, sin necesidad de salirse del entorno de diseño.

La Simulación estática lineal se basa en los siguientes principios:

  • Se supone que el material es lineal. Esto se traduce en que la tensión es lineal respecto a la deformación. Si se usa este tipo de modelo lineal, la máxima tensión que puede soportar el material no se limita a la última tensión del material. La fluencia del material no está contemplada en la simulación lineal, si no en la simulación no lineal disponible en SOLIDWORKS Simulation Premium.
  • Las deformaciones estructurales son pequeñas. El significado de esto reside en que la Simulación estática trabaja bajo la condición de que las deformaciones sean “pequeñas”, que no afecten a la rigidez del material. En la realidad la deformación de un material bajo la acción de una carga hace que la rigidez del material se vea afectada.
  • Las cargas son estáticas. La Simulación lineal supone que las cargas no cambian durante el tiempo.

La perfecta integración entre el diseño CAD y la simulación permite que, una vez se define el estudio de simulación, cualquier cambio en la pieza se verá reflejada en la simulación y únicamente habrá que ejecutarse el estudio de nuevo para ver como se comportan los nuevos cambios.

A continuación un ejemplo de como sería una simulación utilizando la simulación estática que aporta la licencia de SOLIDWORKS Premium.

1º Definición del caso a estudiar (Cargas, sujeciones, materiales…)

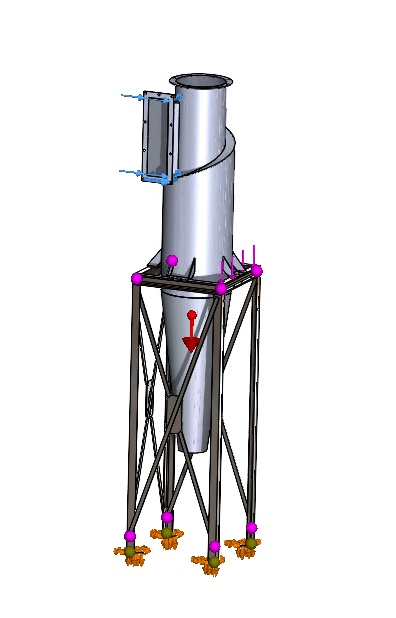

Simulación estática lineal: definición del caso a estudiar (Cargas, sujeciones, materiales...)

2º Definición y creación de mallado (Malla tipo sólido, shell y tipo viga)

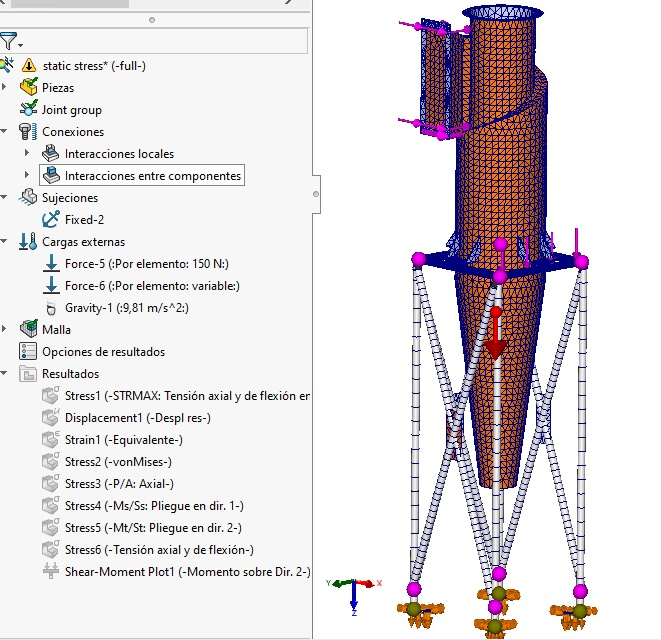

Simulación estática lineal: definición y creación de mallado (Malla tipo sólido, shell y tipo viga)

3º Ejecución y evaluación de los resultados

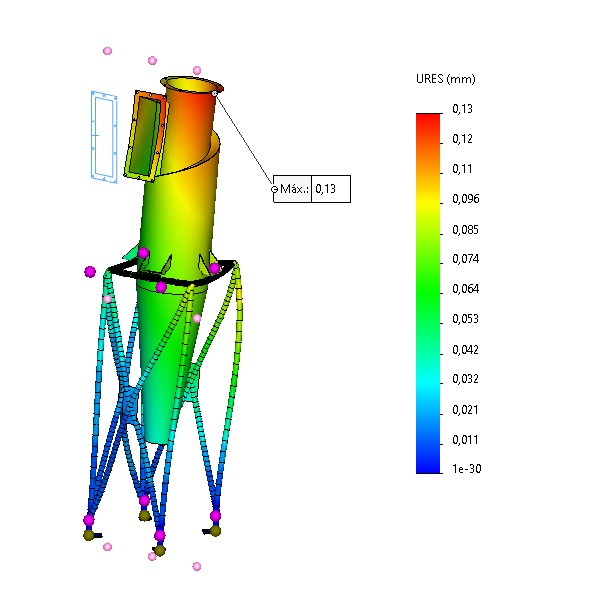

Simulación estática lineal: ejecución y evaluación de los resultados

Beneficios de la Simulación

Reducir los beneficios de la simulación a olvidarse de prototipados o a que los diseñadores no necesiten salir del entorno de diseño sería quedarme corto. Por ello, os dejo un breve resumen de todos las ventajas que conlleva la simulación estructural:

  • Conocimiento del comportamiento mecánico del producto.
  • Optimización de la geometría.
  • Optimización del material utilizado.
  • Obtención de piezas con mejor comportamiento en uso.
  • Reducción de las iteraciones de modificaciones geométricas de moldes.
  • Reducción del número de prototipos fabricados en la fase de diseño.
  • Ahorro económico.
  • Se acorta el proceso de desarrollo-salida al mercado del producto o servicio.

Hasta aquí el post de hoy. Espero que os haya sido de ayuda. Recordad que si queréis empezar a trabajar con SOLIDWORKS Simulation, pero os veis perdidos, en Easyworks disponemos de formaciones con las aprender a manejar esta herramienta.
