Cómo añadir y configurar etiquetas de vista en SOLIDWORKS (manual y automático)
Resumen rápido

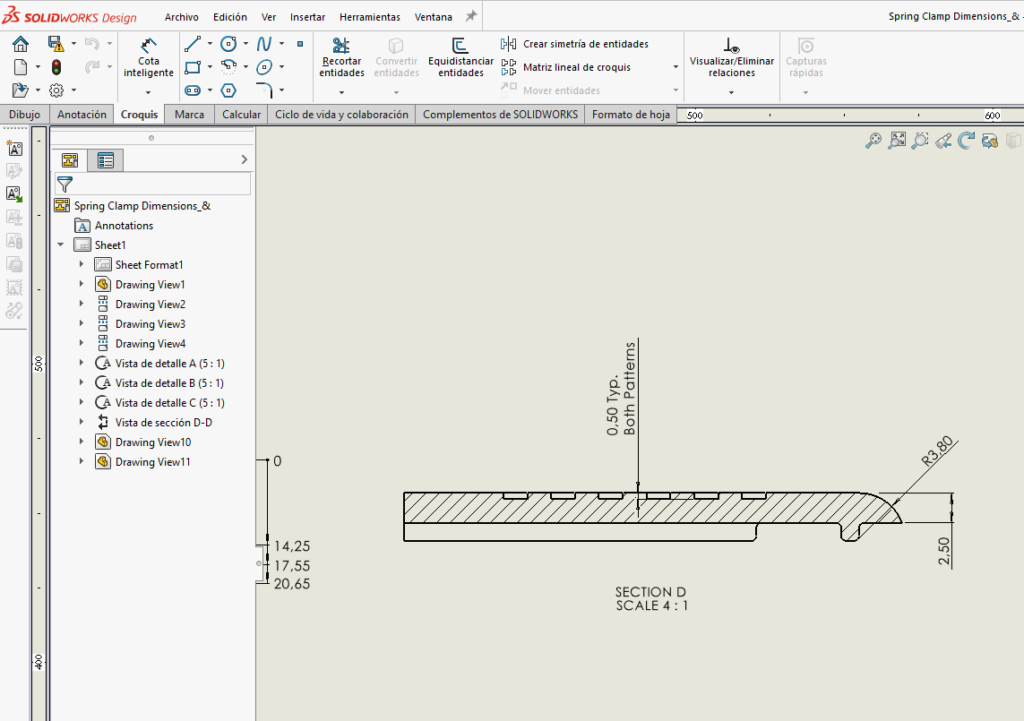

Las etiquetas de vista en SOLIDWORKS permiten identificar y estructurar vistas en dibujos técnicos. Se pueden añadir manualmente desde cada vista o configurar de forma automática desde las opciones del documento. Se utilizan para nombrar elementos como:
- Cortes (ej. Corte A-A)
- Detalles (ej. Detalle B)
- Vistas auxiliares u ortográficas
Su función no es decorativa: son elementos inteligentes que mantienen la trazabilidad entre la vista del plano y su origen en el modelo 3D.
Función principal de las etiquetas de vista
Las etiquetas permiten:
- Identificar rápidamente cada vista del plano
- Mantener la coherencia entre dibujo y modelo
- Evitar errores de interpretación en fabricación o revisión
- Mejorar la legibilidad de planos complejos
Cómo añadir etiquetas de vista en SOLIDWORKS
Existen dos formas de trabajar con etiquetas: manual y automática.
1. Método manual (vista ya creada)
Si la vista existe pero no tiene etiqueta, puedes añadirla así:
Pasos:

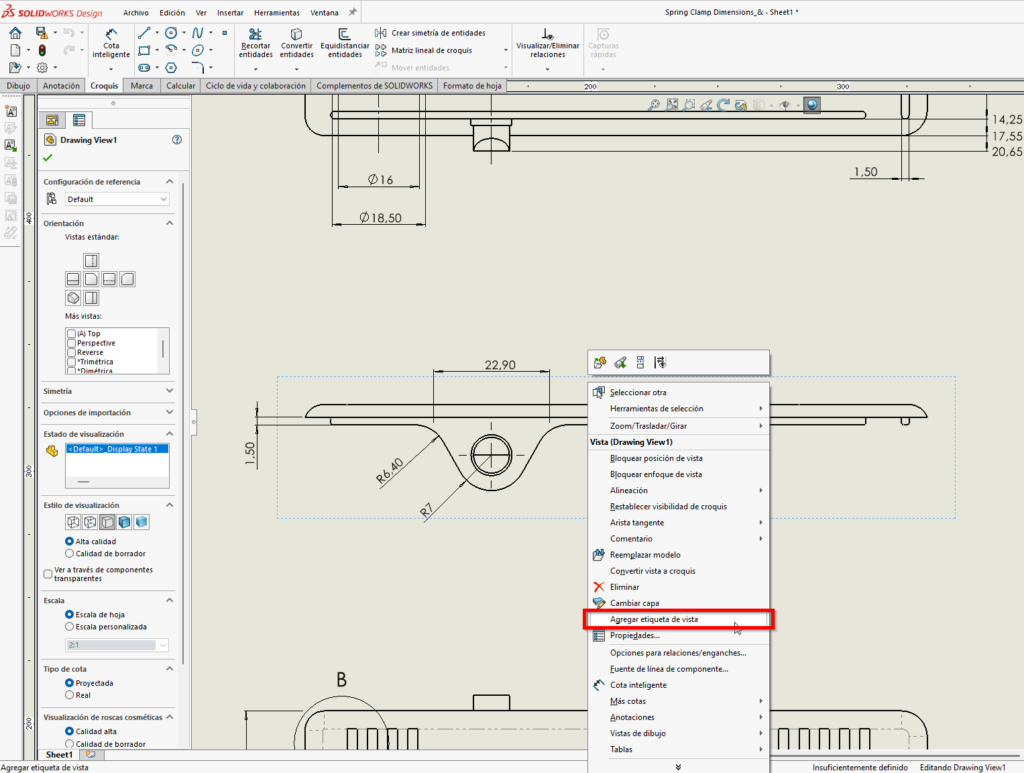

1. Haz clic derecho sobre la vista en el dibujo

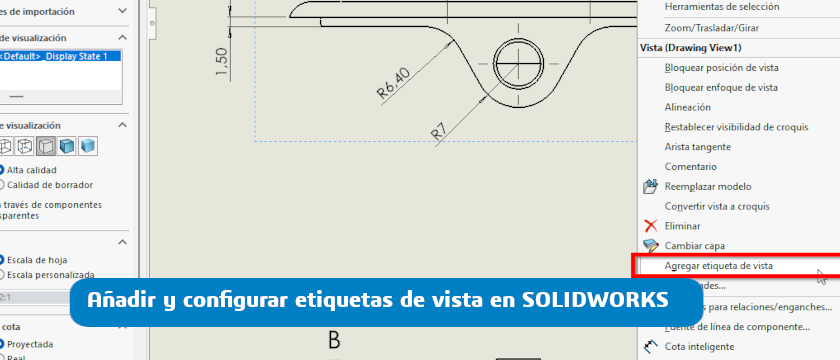

2. Selecciona “Agregar etiqueta de vista”

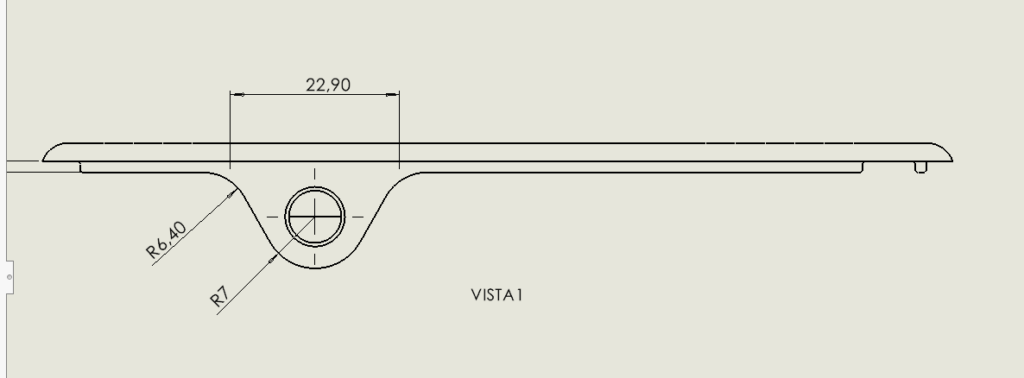

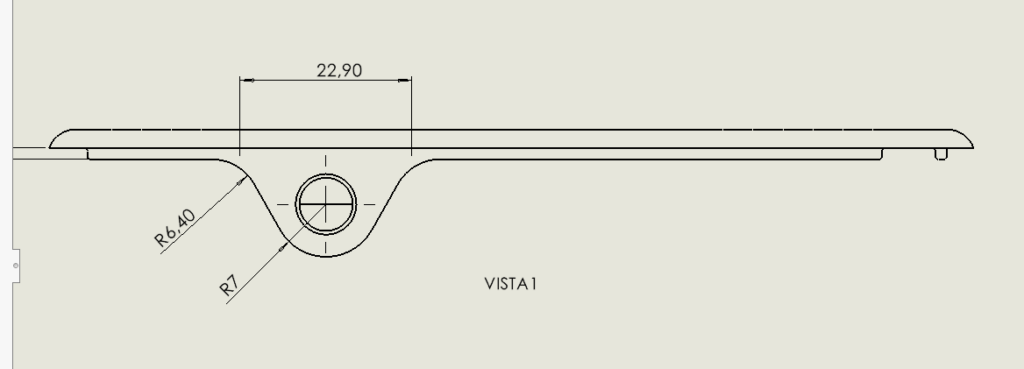

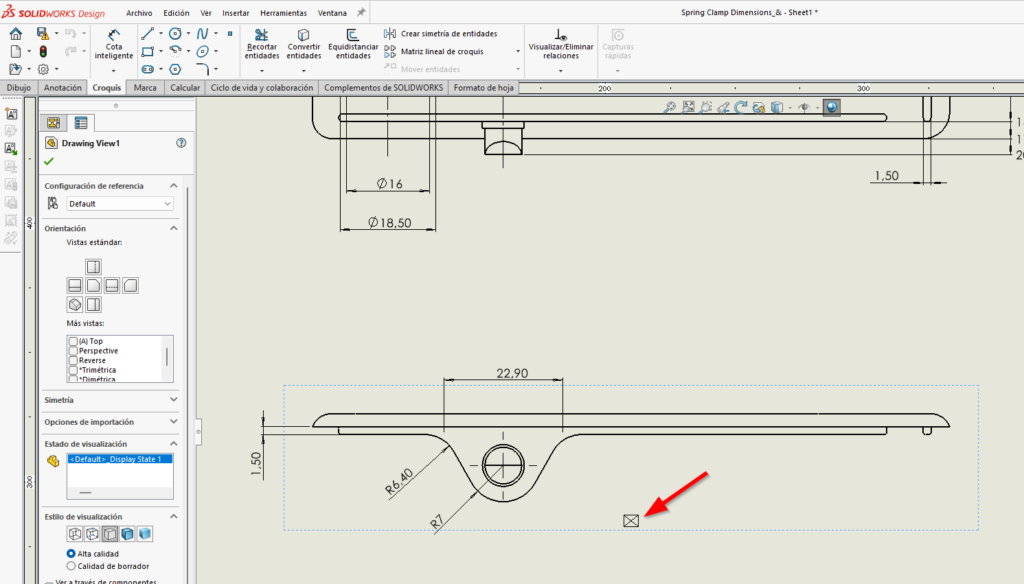

3. Se mostrará un icono indicando que la etiqueta ha sido creada correctamente:
Edición de la etiqueta de vista en SOLIDWORKS
Haz clic derecho sobre el icono y selecciona:

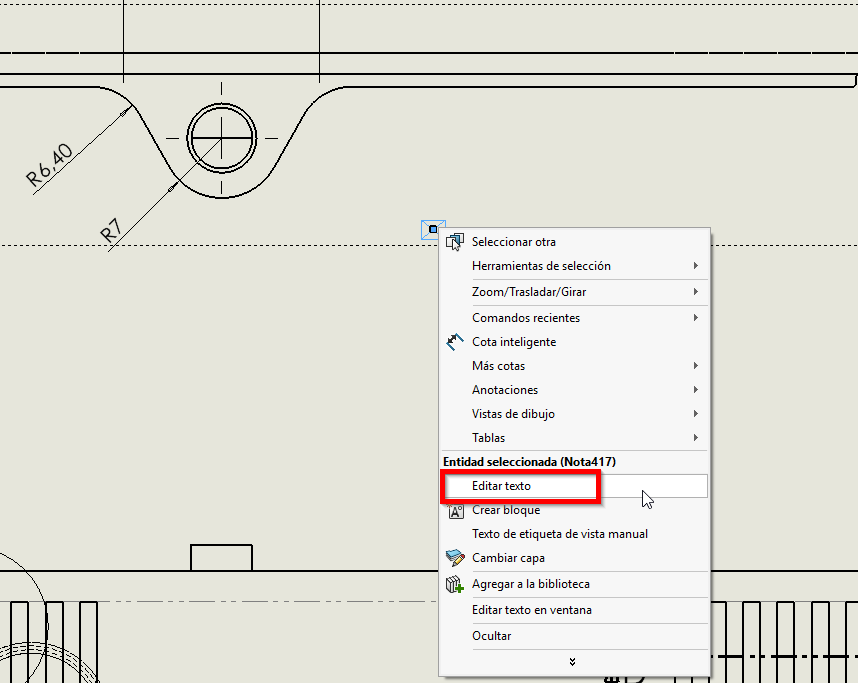

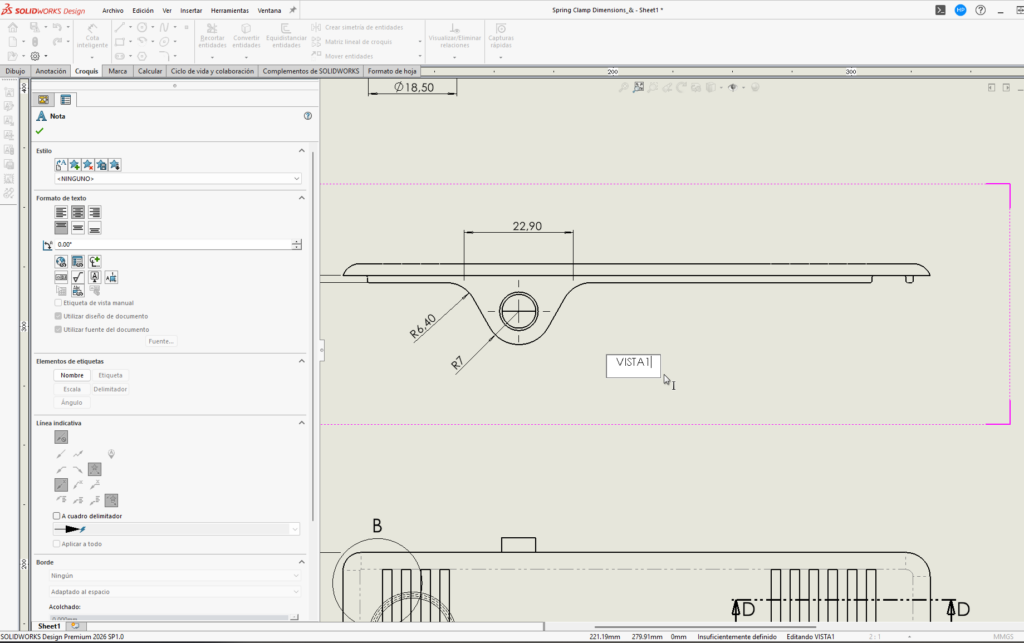

- Editar texto → modificación básica

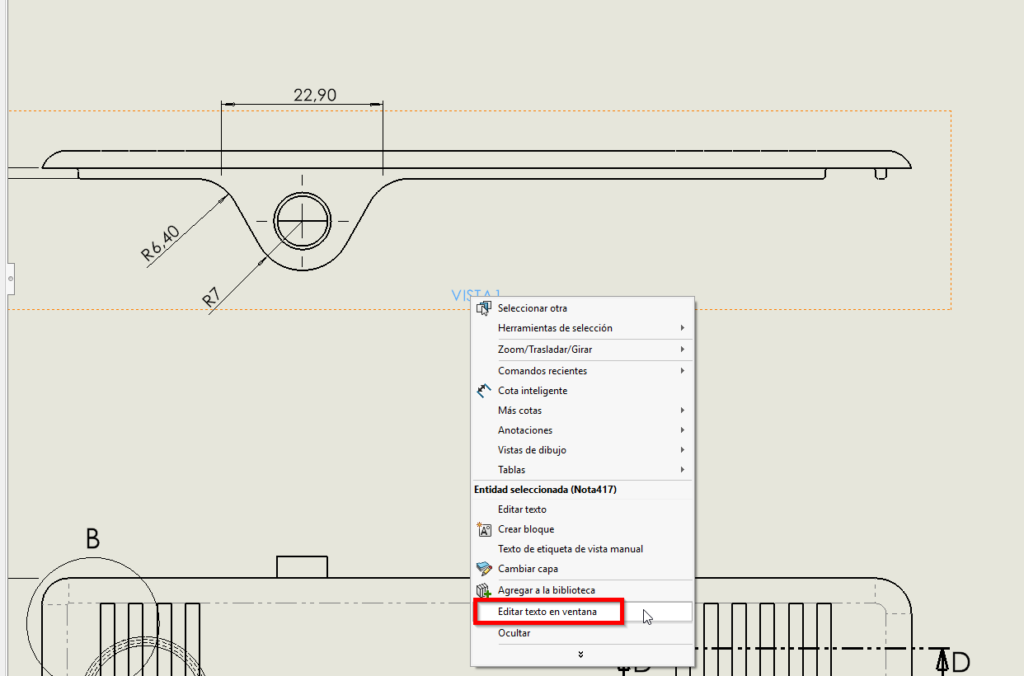

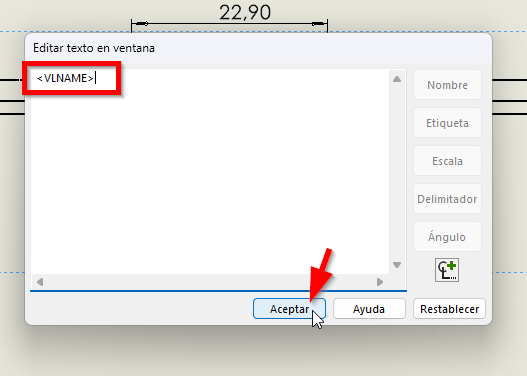

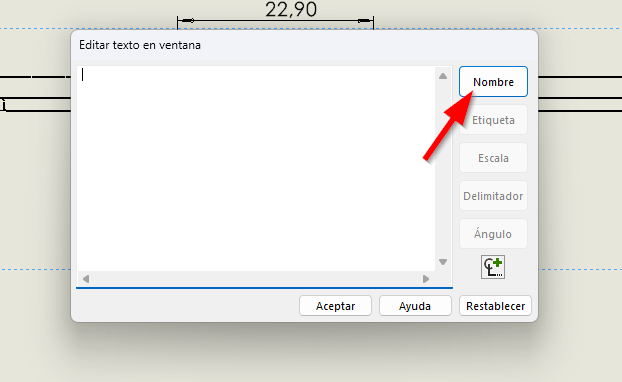

- Editar texto en ventana → permite añadir información adicional como nombre o escala (si aplica)
2. Método automático (recomendado)
Puedes configurar SOLIDWORKS para que genere etiquetas automáticamente al crear vistas.

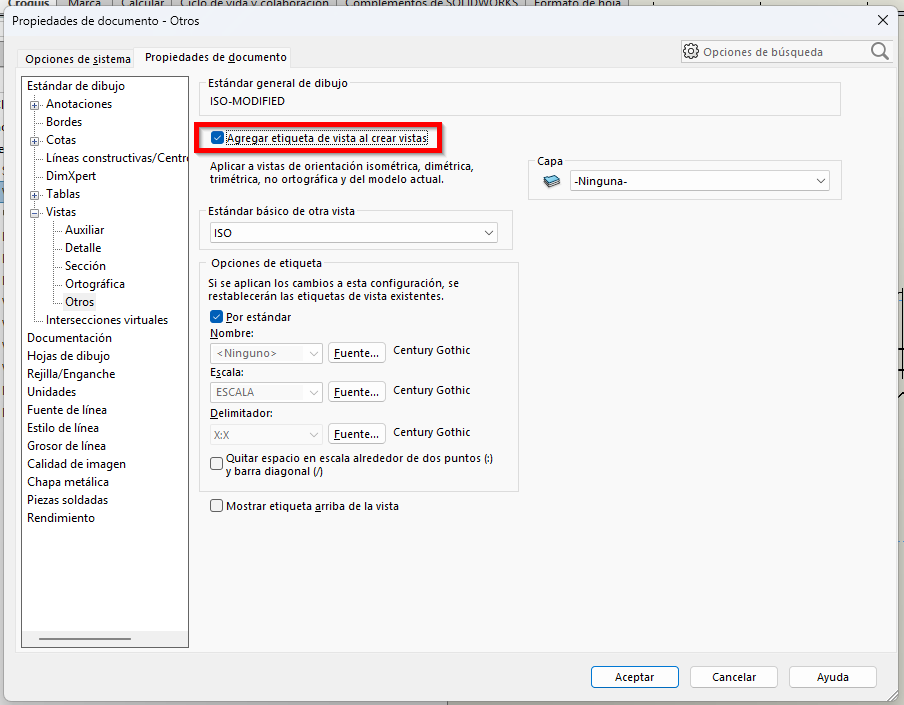

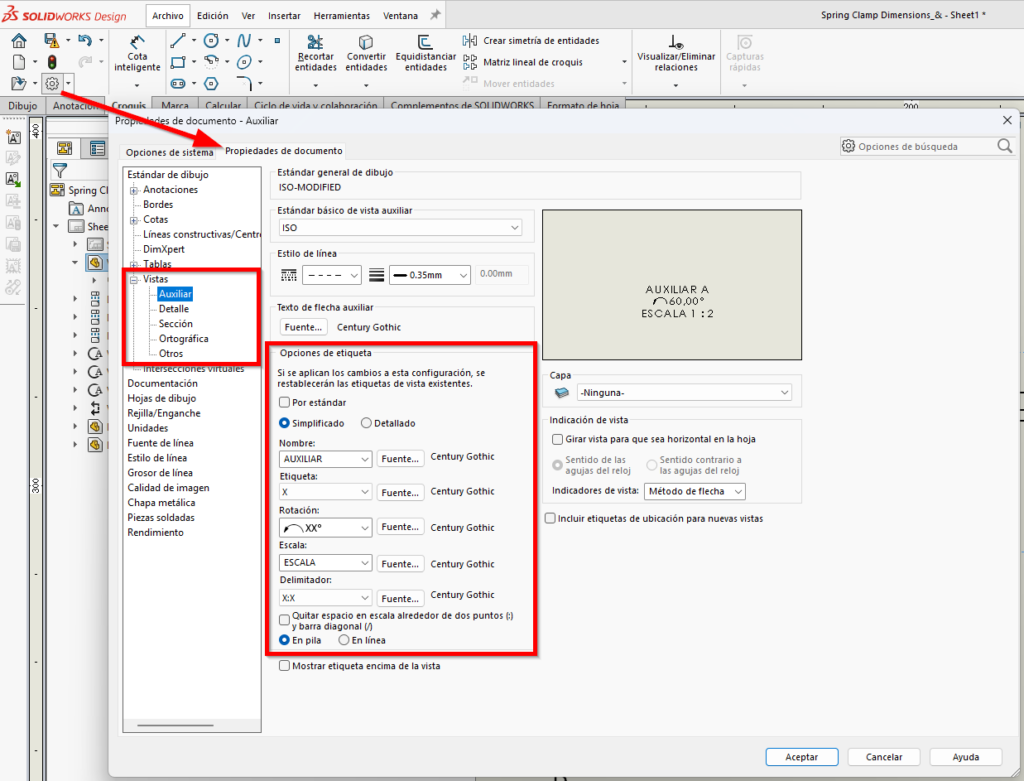

Configuración:
- Ir a Opciones del sistema
- Entrar en Propiedades de documento
- Seleccionar Vistas
- Activar la opción:
- “Agregar etiqueta de vista al crear vistas”
A partir de ese momento, todas las nuevas vistas incluirán su etiqueta de forma automática.
Buenas prácticas en la gestión de etiquetas
- Evitar editar manualmente etiquetas salvo necesidad
- Mantener una nomenclatura coherente en todo el proyecto
- Activar el modo automático en entornos industriales o de producción
- Revisar que las vistas ortográficas estén correctamente etiquetadas
