3DEXPERIENCE DraftSight

3DEXPERIENCE DraftSight es una solución profesional de diseño y dibujo en 2D que combina la potencia de DraftSight con las ventajas de la colaboración en la nube. Permite crear, editar, visualizar y marcar dibujos en 2D desde cualquier lugar, con acceso seguro y centralizado a los archivos DWG mediante la plataforma 3DEXPERIENCE.

Ofrece una interfaz de usuario familiar, una curva de aprendizaje mínima y funciones avanzadas de gestión de datos, control de versiones y colaboración entre equipos. Ideal para empresas que buscan mejorar la trazabilidad, el control documental y la eficiencia en entornos distribuidos.

Accede a tus diseños en 2D con la flexibilidad de la nube y potencia tu productividad con una solución preparada para los retos actuales del diseño colaborativo.

¿Qué quieres hacer ahora?

Solicitar demo

Pedir presupuesto

Ebook: Autocad a Draftsight

¿Cuál es el paquete de DRAFTSIGHT que más te conviene?

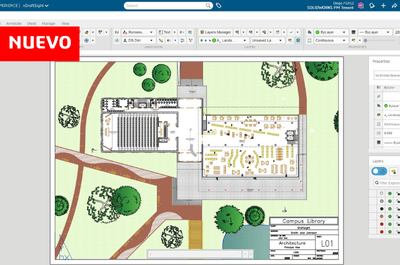

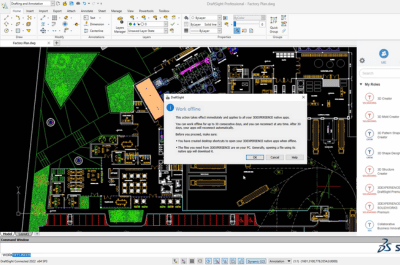

3DEXPERIENCE DraftSight Professional

Solución avanzada de creación de bocetos de CAD 2D con herramientas de productividad potentes que ahorran tiempo. Se conecta directamente con la plataforma 3DEXPERIENCE, permitiendo gestionar archivos en la nube, colaborar en tiempo real y controlar versiones de forma centralizada. Además, incluye una API para personalizar y automatizar tareas.
Ideal para equipos de diseño que necesitan colaboración, trazabilidad y control documental.

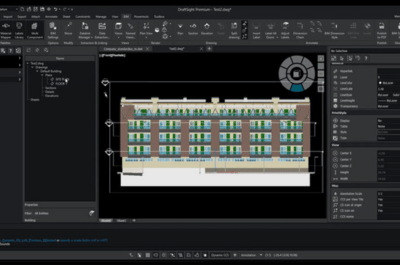

3DEXPERIENCE DraftSight Premium

Una sólida experiencia de dibujo 2D y diseño 3D, conectada con la plataforma 3DEXPERIENCE para gestionar archivos en la nube, controlar versiones y colaborar en tiempo real. Ideal para proyectos de modelado, creación de prototipos, fabricación, corte por láser e impresión 3D, con trazabilidad y seguridad en todo el proceso.
Destinado a diseñadores, empresas, fabricantes y equipos que necesitan control y colaboración en sus proyectos.

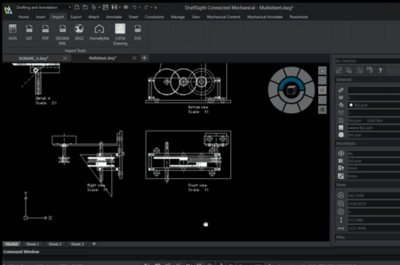

3DEXPERIENCE Draftsight Mechanical

Todas las funciones de la versión Premium con herramientas específicas para el diseño mecánico. Crea, gestiona, comparte y actualiza dibujos que contengan o requieran componentes mecánicos tradicionales en formato DWG. Todo ello con conexión directa a la plataforma lo que garantiza trazabilidad, control de versiones y colaboración eficiente entre departamentos.
Para diseñadores, empresas y fabricantes que trabajan con documentación técnica compleja.

DraftSight Creator

Solución basada en navegador que permite crear, editar, visualizar y colaborar en archivos DWG 2D directamente desde 3DEXPERIENCE, sin necesidad de software de escritorio. Ideal para trabajar y compartir planos desde cualquier lugar, con funciones esenciales de dibujo y revisión técnica. Posibilidad de importar archivos desde el equipo local o desde 3DDrive, y trabajar en espacios colaborativos en la nube.
Perfecto para equipos que necesitan agilidad, accesibilidad y colaboración en proyectos con documentación 2D.

Matriz de DRAFTSIGHT

Funciones más importantes		3DEXPERIENCE DraftSight Professional	3DEXPERIENCE DraftSight Premium	3DEXPERIENCE DraftSight Mechanical
Herramientas básicas	Ver herramientas comunes en todas las versiones Herramientas de dibujo (Línea, Polilínea, Arco, Círculo, Elipse, Tabla, Sombreado, Nube de revisión, Bloque, y más) Herramientas de modificación (Mover, Copiar, Girar, Matriz, Escalar, Recortar, Chaflán, Dividir, y más) Capas, Bloques, Grupos, Impresión Pegado en la capa activa Vista previa de capas Edición de splines con vértices de ajuste y de control Relleno de sombreado y degradado Eliminación de entidades duplicadas Modificación rápida (Copiar, Mover, Girar, Escalar) Vista de líneas de centro Navegador Herramientas de tabla (Autorrelleno, Tablas partidas, Edición de tablas) Lazo de selección Espaciado de cotas Cambio de unidad de dibujo Mostrar/Ocultar barra de menús
Herramientas de productividad	Ver herramientas comunes en todas las versiones Toolbox (Lista de materiales, Tabla de revisiones, Elementos mecánicos, Taladros, Símbolos de soldadura/superficie/acabado, y más) Biblioteca de recursos de diseño Impresión por lotes Paletas de herramientas Fusión de capas Comparación de dibujos Patrones (Lineal, Polar, por trayectoria) Acotación automática y organización de cotas Paleta de cotas Cálculo de propiedades de masa Métodos de entrada rápida Uso de fórmulas en celdas de tablas Congelación de capas por ventana gráfica Administrador de atributos de bloque Generador de código G (G-Code) Recorte potente (Power Trim) Trazador de imágenes (Image Tracer) Empaquetar y llevar (Pack and Go) Publicar en formato DWF Administrador de estilo visual
Herramientas de productividad	Ver herramientas avanzadas Aplanar (Flatten) Paleta de estructura de bloques Elementos con múltiples visibilidades Restricciones dimensionales para bloques Crear y editar bloques personalizados Administrador de conjuntos de planos (Sheet Set Manager) Herramientas 3D (Modelado 3D, Boceto 3D, Edición de sólidos, Mallas, y más) Restricciones
Diseño mecánico	Desplegar todas las herramientas Abrir, editar y crear archivos mecánicos DWG Crear y editar listas de materiales (BOM) Editar y crear referencias de piezas Insertar anotaciones de globos de referencia de piezas Aplicar automáticamente referencias de piezas a los elementos de Toolbox Soporte para normas de dibujo técnico (ANSI, ISO, DIN, JIS y BSI)
BIM	Desplegar todas las herramientas Importar archivos IFC y RVT con el Navegador BIM Aplicar filtros BIM con el Navegador BIM Asignar sombreado (hachurado) a materiales BIM Visualizar propiedades de entidades BIM en paleta Gestión de anotaciones BIM en dibujos, acotación y publicación Extracción de datos BIM
Herramientas de interoperabilidad	Ver todas las herramientas comunes Visualización de bloques dinámicos Biblioteca de bloques dinámicos (listos para usar) Importación automática/visual de LISP Integración con 3DEXPERIENCE® Marketplace Integración con HomeByMe Conectores para 3DEXPERIENCE, DELMIA®, SOLIDWORKS® Electrical, PDM Referencia PDF (PDF Underlay) Importación/Conversión y referencia de archivos DGN Importación de dibujos CATIA® Importación de PDF
Herramientas de interoperabilidad	Edición de bloques dinámicos Vinculación de datos – Excel a DraftSight™ Exportar DWG a DGN Importación STEP
Personalización	Interfaz de programación de aplicaciones (API) Modo oscuro Grabación de macros
Personalización	Iconos SVG escalables para pantallas HD
Colaboración en la nube	Ver herramientas comunes en todas las versiones Colaboración en comunidad y equipo Feeds de comunidad públicos, privados y secretos Comunidades de grupos de usuarios Comunidades de soporte técnico Herramientas de paneles de control Almacenamiento en la nube (3DDrive, Google Drive, OneDrive y más) Visualización de dibujos
Colaboración en la nube	Desplegar todas las herramientas Marcado de dibujos Colaboración estructurada Gestión de archivos en la nube Gestión del ciclo de vida del producto (PLM) Organización del diseño con editor de marcadores Gestión de órdenes de cambio Herramientas de gestión de proyectos Flujo de trabajo y seguimiento documental
